火电厂电气培训课件VIP免费

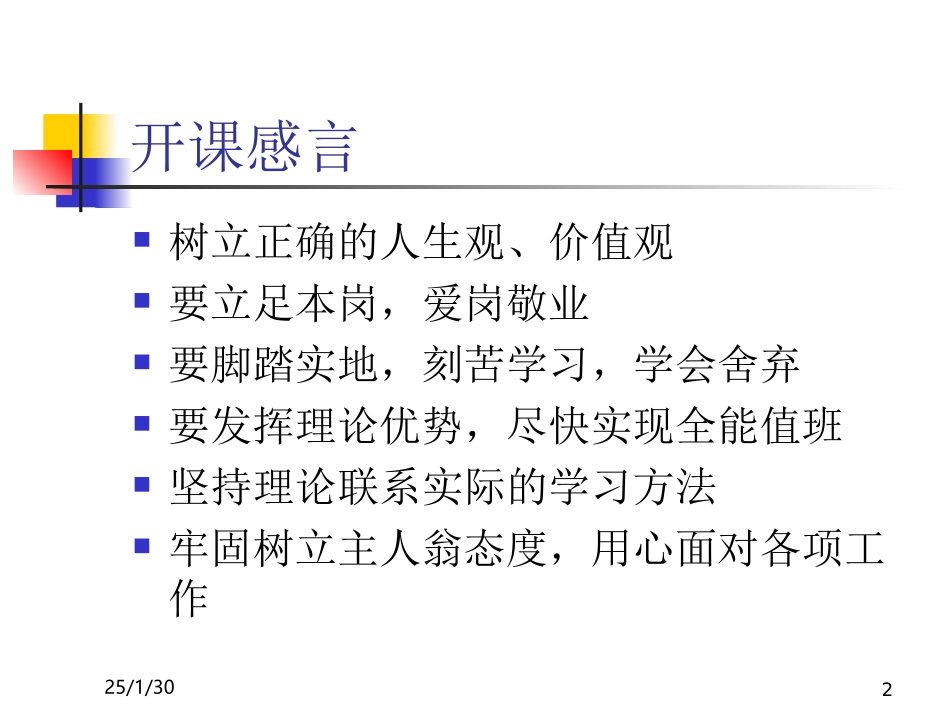

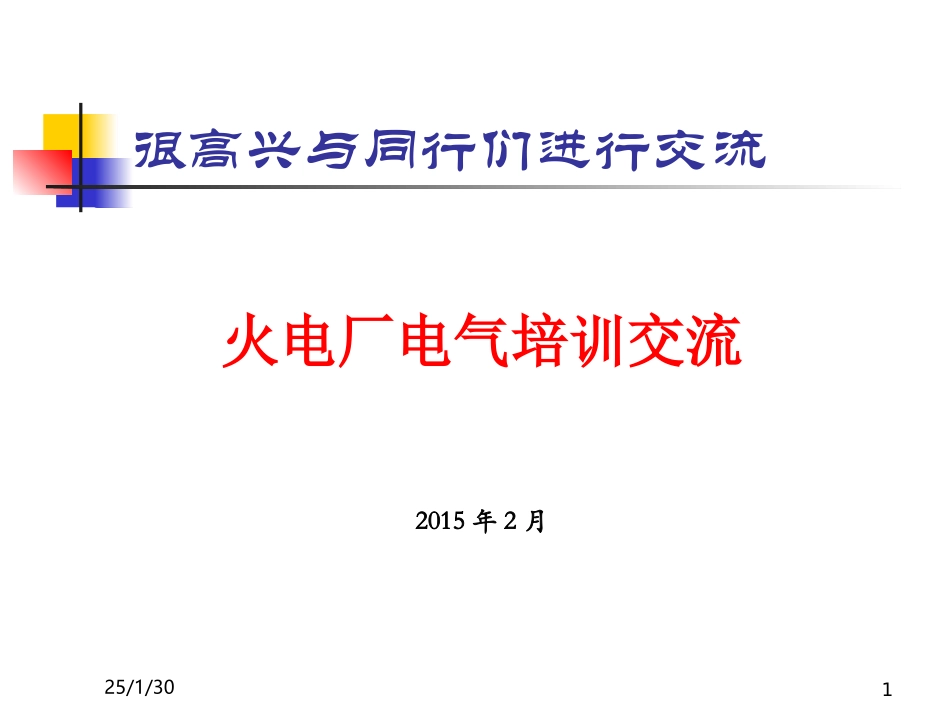

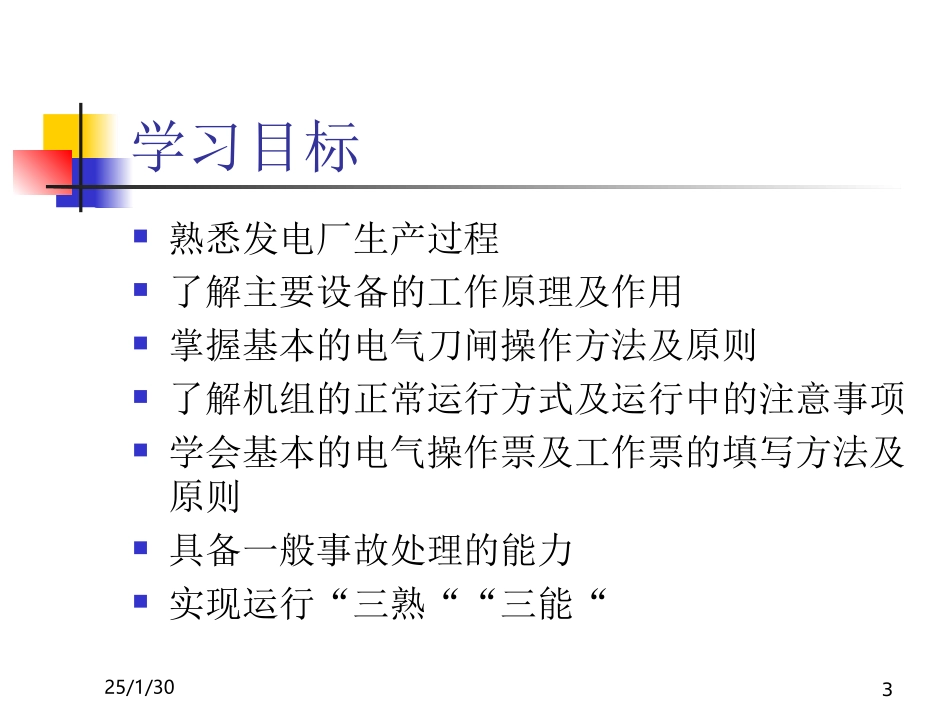

25/1/301很高兴与同行们进行交流火电厂电气培训交流2015年2月25/1/302开课感言树立正确的人生观、价值观要立足本岗，爱岗敬业要脚踏实地，刻苦学习，学会舍弃要发挥理论优势，尽快实现全能值班坚持理论联系实际的学习方法牢固树立主人翁态度，用心面对各项工作25/1/303学习目标熟悉发电厂生产过程了解主要设备的工作原理及作用掌握基本的电气刀闸操作方法及原则了解机组的正常运行方式及运行中的注意事项学会基本的电气操作票及工作票的填写方法及原则具备一般事故处理的能力实现运行“三熟““三能“25/1/304运行“三熟“熟悉设备系统和基本原理熟悉操作和事故处理熟悉本岗位的规程和制度25/1/305运行“三能“能正确进行操作和分析运行状况能及时发现故障和排除故障能掌握一般的维修技能25/1/306火力发电厂生产过程25/1/30725/1/308发电机中的能量转换过程汽轮机的转子与发电机的转子通过连轴器联在一起。当汽轮机转子转动时便带动发电机转子转动。励磁系统提供直流电给发电机的转子线圈，使转子成为电磁铁，周围产生磁场。当发电机转子旋转时，磁场也是旋转的，发电机定子内的导线就会切割磁力线感应产生电流。这样，发电机便把汽轮机的机械能转变为电能。电能经变压器将电压升压后，由输电线送至电用户25/1/309火力发电厂电气主要设备发电机及励磁系统变压器（主变、高变、低变）电动机（直流、交流）配电装置（断路器、母线、刀闸、电压互感器、电流互感器、避雷器、电缆、电气闭锁装置）直流系统交流不停电电源系统继电保护及自动装置25/1/3010什么是电气设备的额定值任何一个电器设备，为了安全可靠的工作，都必须有一定的电流、电压和功率的限制和规定值。这种规定值就称为额定值。25/1/3011什么叫电流？我们知道，水能在管中流动，我们管它叫水流。同样，电子也能在导线中流动，这种电子的流动就叫做电流。电流一般用符号"I"表示。水在流动中有高低之分，电在流动中也有强弱之别。电流一般用电流强度来表示。电流强度在数值上等于一秒钟内通过导线横截面的电量的大小。通常所说的电流大小，就是指电流强度的大小。一般表示电流强度的单位是安培，简称安，用符号"A"表示。在有些电路中流过的电流很小，通常用毫安、微安来计量。它们之间的换算关系是：1安培=1000毫安（mA）1毫安=1000微安（μA）25/1/3012什么叫电压？在电路中，任意两点之间的电位差称为这两点的电压。电压用符号"U"表示。电压的高低，一般是用单位伏特表示，简称伏，用符号"V"表示。高电压可以用千伏（kV）表示，低电压可以用毫伏（mV）表示。它们之间的换算关系是：1千伏（kV）=1000伏（V）1伏（V）=1000毫伏（mV）25/1/3013什么是功率？功率是指物体在单位时间内所做的功，即功率是表示做功快慢的物理量。求功率的公式为功率=功/时间求功率的公式也为P=W/t=UI=I方RP表示功率，单位是“瓦特”，简称“瓦”，符号是“w”。W表示功，单位是“焦耳”，简称“焦”，符号是“J”。25/1/3014什么叫电阻？电线内通过电流时，电子在导线内运动受着一定的阻力，这种阻力叫做电阻。电阻用符号"R"表示，表示电阻大小的单位是欧姆，简称欧，用符号"Ω"表示。测量大电阻值可用千欧（KΩ）或兆欧（MΩ）。它们之间的换算关系是：1千欧（KΩ）=1000欧（Ω）1兆欧（MΩ）=1，000，000欧（Ω）25/1/3015什么叫电容1？电容的主要物理特征是储存电荷。由于电荷的储存意味着能的储存，因此也可说电容器是一个储能元件，确切的说是储存电能。两个平行的金属板即构成一个电容器。电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐。25/1/3016什么叫电容2？电容一般用符号“C“来表示。电阻的基本单位是：F（法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容F的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF25/1/3017什么是电感1？电感是导线内通过交流电流时，在导线...
