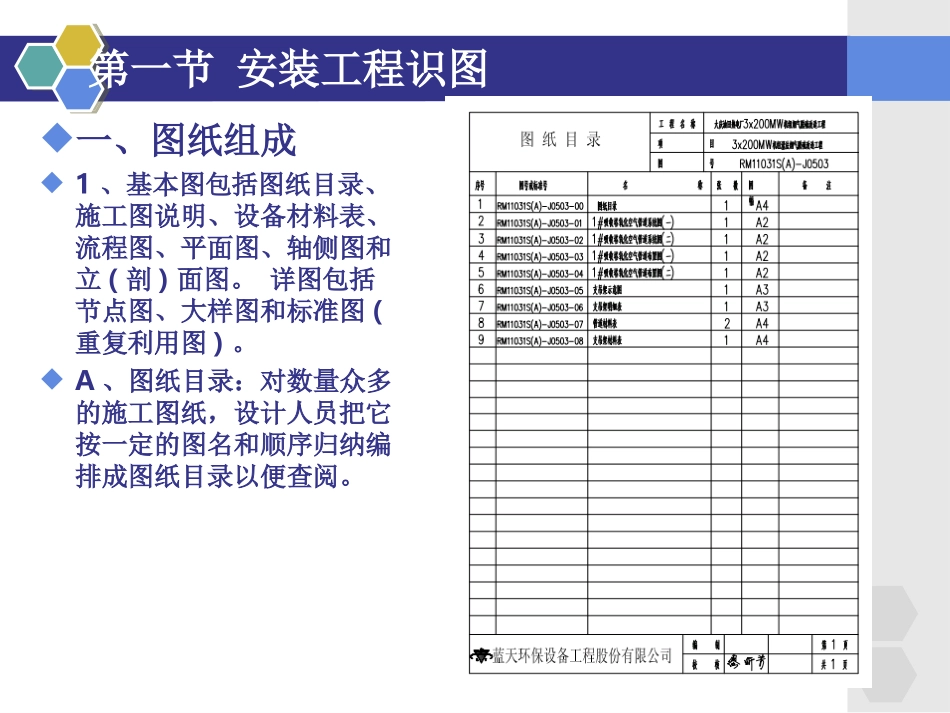

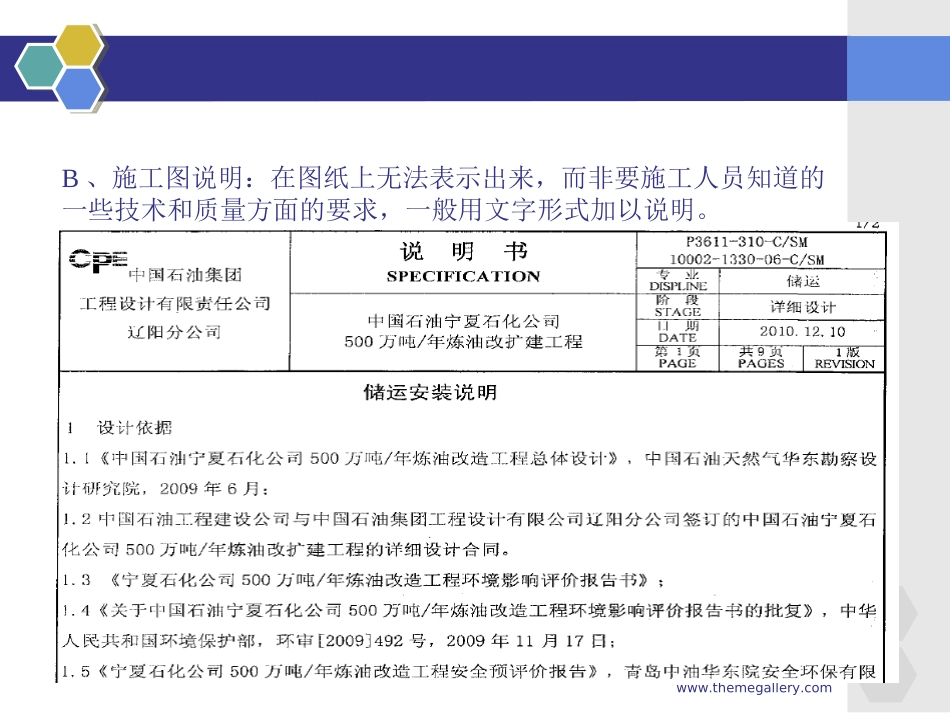

管道组成件基础知识一、图纸组成1、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。详图包括节点图、大样图和标准图(重复利用图)。A、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。第一节安装工程识图www.themegallery.comB、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。www.themegallery.comC、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。以上三点是文字说明，但是施工图纸不可缺少的组成部分。D、流程图：是对一个生产系统的工艺变化过程的表示。通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。www.themegallery.comE、平面图：施工图中的基本图。主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。www.themegallery.comF、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。www.themegallery.com2、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。标准图：(重复利用图)具有通用性质的图样。它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。一般由国家或有关部门出版标准图集。二、通过识图应了解的几个问题：1、工程概况：对工程内容进行总体了解，比如一座转油站，有泵房、罐区、加热炉区，以及连接几个大区的平面管网和与之配套的采暖系统、给排水系统。2、各系统规定所用的材质、介质的工作压力、温度等，了解管道的焊缝等级，以便满足对焊口的处理(热处理及无损探伤)。3、根据编制说明和蓝图，了解管道所处的位置(地上、地下、沟内、沟外)，以及对管道防腐、刷油、保温的要求。三、符号及图例：1、线型：粗实线：主要管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线点划线：定位轴线，中心线粗虚线：地下管线，被设备所遮盖的管线虚线：设备内辅助管线，自控仪表连接线，不可见轮廓线波浪线：管件、阀件断裂处的边界线2、常用图例：见表2－2－1AAA、标题栏：项目：具体的工程名称图名：本张图纸的名称和主要内容设计号：设计部门对该工程的编号图号：本专业图纸的编号顺序B、比例：管道施工图中常用比例：1：25、1：50、1：100、1：200、1：5003、施工图的表示方法：www.themegallery.comC、标高：管道高度用标高表示。在立(剖)面图中，为表明管子的垂直间距一般只注写相对标高而不注写间距尺寸。管道的相对标高，以建筑物低层室内地坪为正负零。安装时要求土建队在室内沿墙体或柱子弹上标高+500mm标高线。对于管径较大的管子，不仅可注管子中心的标高，也可注管低和管顶的标高。管中心标高：管顶标高：管底标高：D、坡度、方向标：www.themegallery.com四、管道安装图的识图：工程图纸是设计人员对所设计工程全部意图的表达，识图则是技术人员了解工程情况重要而关键的一步，也是预算人员从事施工图预算编制的首要条件和环节。管道的单双线图：管道施工图从图纸上可分为单线图和双线图。在图形中仅用两条线条表示管子和管件形状的方法叫做双线表示法，由它画成的图样称双线图，另外由于管子的截面尺寸要小的多，所以在小比例的施工图中，往往把管子的壁厚和空心的管腔全部看成是一条线的投影。这种在图形中用单根粗实线来表示管子和管件的图样，通常叫做单线表示法，由它画成的图样称为单线图。下面将重点学习管道单线图的表示方法。五、管道施工图纸通常采用的是俯视图表示方法水平表示是一根直线，垂直表示根据投影原理，它的平面投影表示成一个圆或者在圆里加一个圆点。图纸中水平管表示图纸中垂直立管表示或者管...
