GB 50235—2010工业金属管道工程施工规范VIP免费

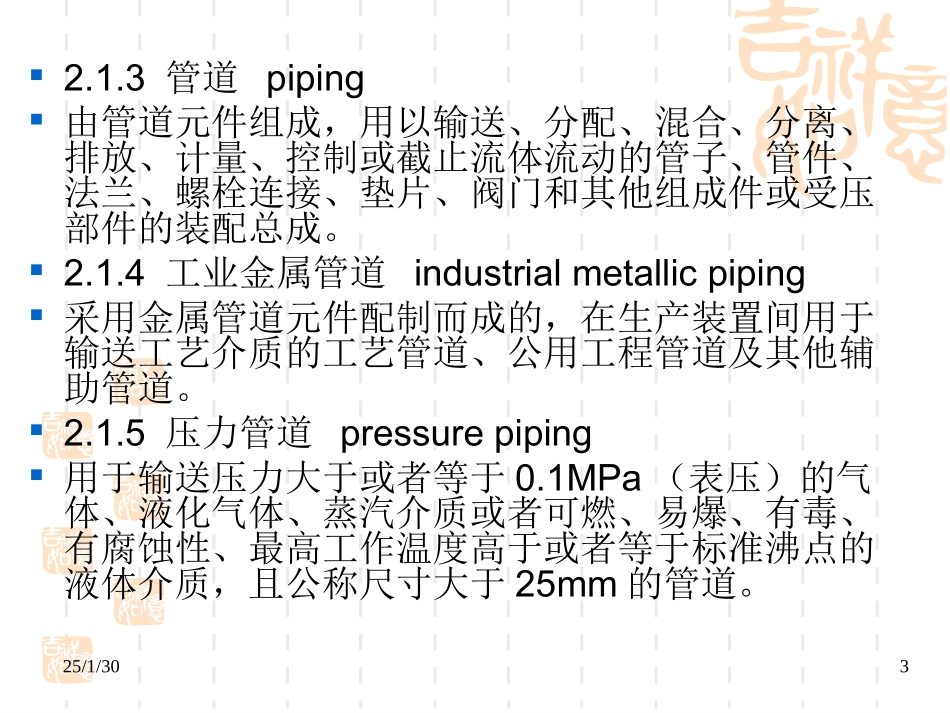

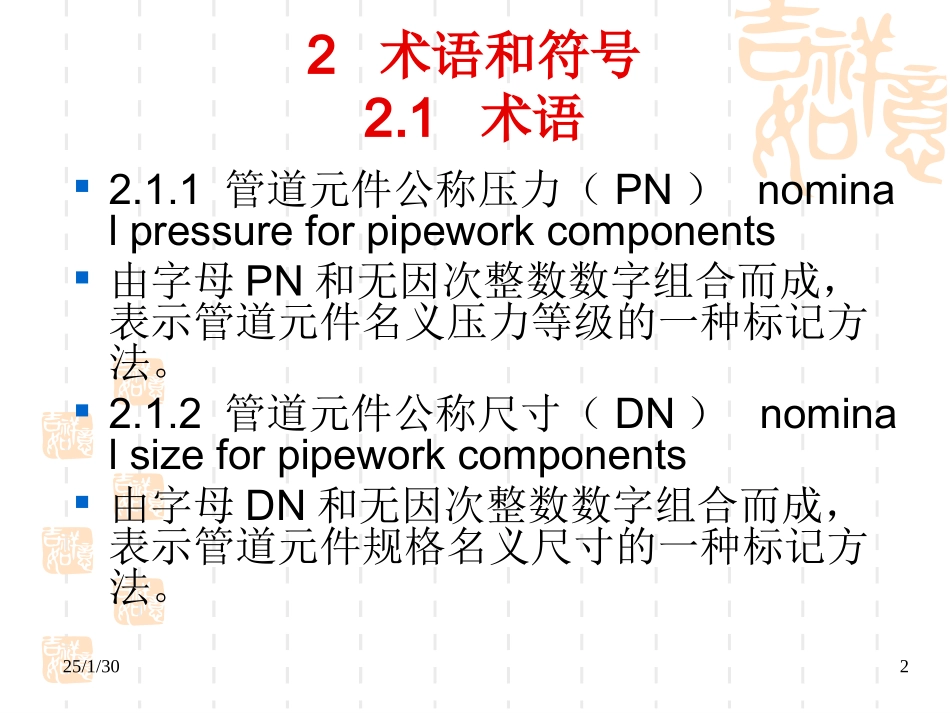

25/1/301GB50235—2010工业金属管道工程施工规范研讨讲义2010-08-18发布2011-06-01实施25/1/3022术语和符号2.1术语2.1.1管道元件公称压力（PN）nominalpressureforpipeworkcomponents由字母PN和无因次整数数字组合而成，表示管道元件名义压力等级的一种标记方法。2.1.2管道元件公称尺寸（DN）nominalsizeforpipeworkcomponents由字母DN和无因次整数数字组合而成，表示管道元件规格名义尺寸的一种标记方法。25/1/3032.1.3管道piping由管道元件组成，用以输送、分配、混合、分离、排放、计量、控制或截止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。2.1.4工业金属管道industrialmetallicpiping采用金属管道元件配制而成的，在生产装置间用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。2.1.5压力管道pressurepiping用于输送压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称尺寸大于25mm的管道。25/1/3042.1.6管道元件pipeworkcomponents管道元件系指连接或装配成管道系统的各种组成件的总称。包括管道组成件和管道支承件。2.1.7管道组成件pipingcomponents用于连接或装配成压力密封、内含流体的管道系统中的管道元件。包括管子、管件、法兰、垫片、紧固件、阀门、安全保护设施以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器、管路中的仪表（如孔板）和分离器等。2.1.8管件fittings与管子一起构成管道系统本身的零部件的统称。包括弯头、弯管、三通、异径管、活接头、翻边短节、接管座、法兰、堵头、封头及活接头等25/1/3052.1.9管道支承件pipe-supportingelements将管道的自重、输送流体的重量、由于操作压力和温差所造成的荷载以及振动、风力、地震、雪载、冲击和位移应变引起的荷载等传递到管架结构上去的管道元件。包括管道安装件和附着件。2.1.10安装件fixtures将负荷从管子或管道附着件上传递到支承结构或设备上的管道元件。它包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。25/1/3062.1.11附着件structuralattachments用焊接、螺栓连接或夹紧等方法附装在管子上的零件。它包括管吊、吊（支）耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。2.1.12斜接弯头（虾米腰弯头）mitre（mitreelbow）由梯形管段或钢板焊接制成，具有与管子纵轴线不相垂直斜接而形似虾米腰的弯头。25/1/3072.1.13管道加工machiningofpipe管道装配前的预制工作。包括切割、螺纹成形、开坡口、成型、弯曲、焊接等。2.1.14热弯hotbending温度高于金属临界点AC1时的弯管操作。2.1.15冷弯coldbending温度低于金属临界点AC1时的弯管操作。2.1.16热态紧固tighteninginhotcondition防止管道在工作温度下，因受热膨胀导致可拆连接处泄漏而进行的紧固操作。25/1/3082.1.17冷态紧固tighteningincoldcondition防止管道在工作温度下，因冷缩导致可拆连接处泄漏而进行的紧固操作。2.1.18压力试验pressuretest以液体或气体为介质，对管道逐步加压，达到规定的压力，以检验管道强度和严密性的试验。2.1.19泄漏性试验leaktest以气体为介质，在设计压力下，采用发泡剂、显色剂、气体分子感测仪或其他手段等检查管道系统中泄漏点的试验。2.1.20复位recoveringtheoriginalstate已安装合格的管道，拆开后重新恢复原有状态的过程。25/1/3092.1.21轴测图axonometricdrawing将管道按照轴测投影的方法，绘制以单线表示的管道空视图。2.1.22自由管段pipe-segmentstobeprefabricated在管道预制过程中，按照单线图选择确定的可以先行加工的管段。2.1.23封闭管段pipe-segmentsfordimensionadjustment在管道预制过程中，按照单线图选择确定的、经实测安装尺寸后再行加工的管段。25/1/30102.2符号[σ]1——试验温度下，管材的许用应力；[σ]2——设计温度下，管材的许用应力；D——管子外径；D2——弯管褶皱...
