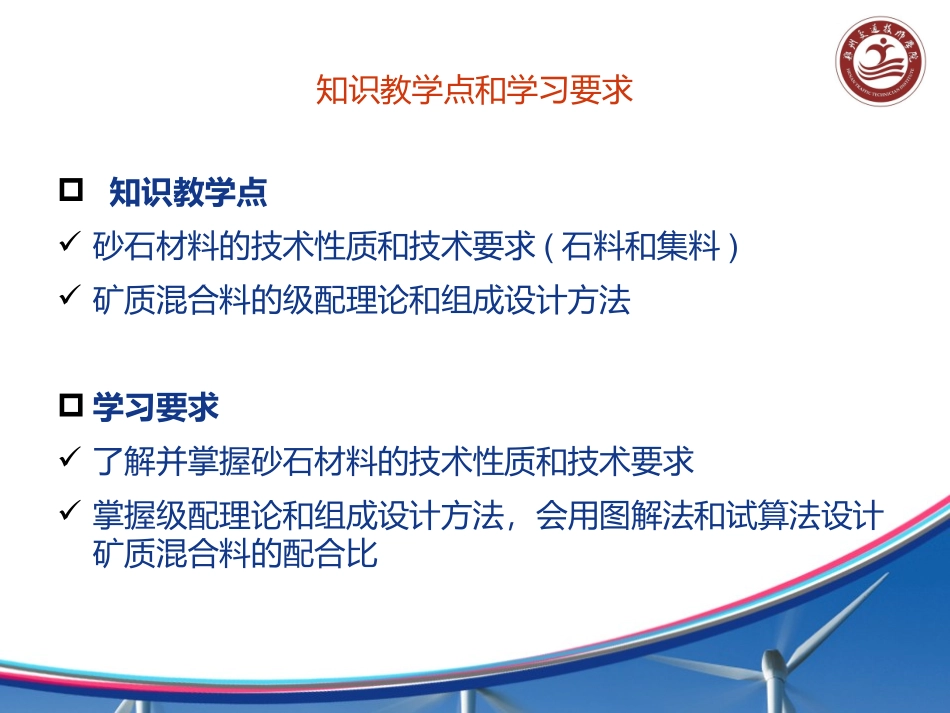

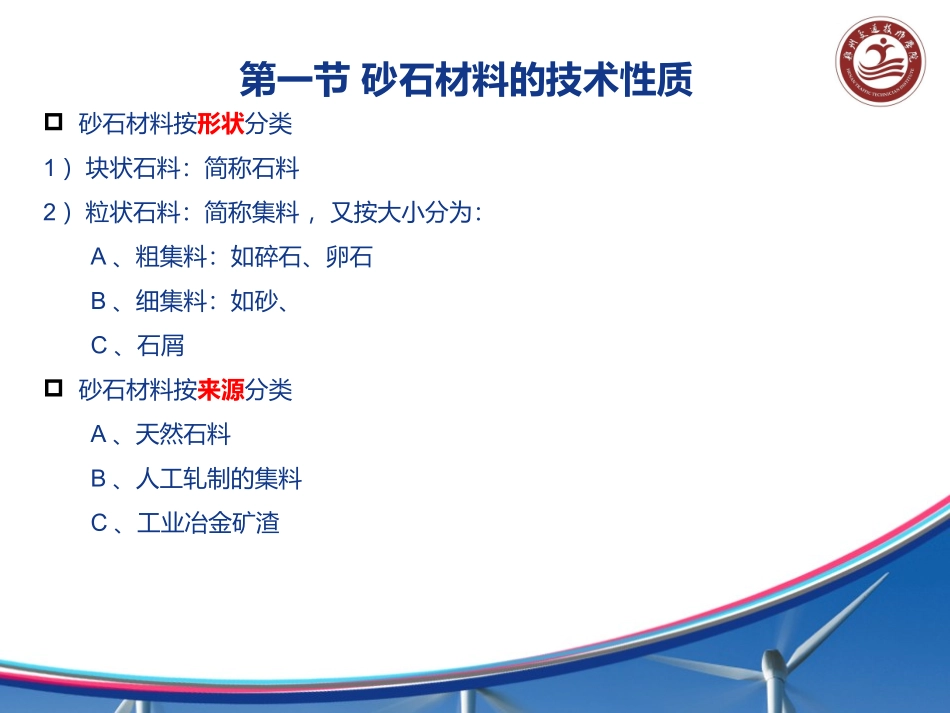

道路建筑材料第一章砂石材料郑州交通技师学院交通工程系付丽知识教学点和学习要求知识教学点砂石材料的技术性质和技术要求(石料和集料)矿质混合料的级配理论和组成设计方法学习要求了解并掌握砂石材料的技术性质和技术要求掌握级配理论和组成设计方法，会用图解法和试算法设计矿质混合料的配合比第一节砂石材料的技术性质砂石材料按形状分类1）块状石料：简称石料2）粒状石料：简称集料，又按大小分为：A、粗集料：如碎石、卵石B、细集料：如砂、C、石屑砂石材料按来源分类A、天然石料B、人工轧制的集料C、工业冶金矿渣第一节砂石材料的技术性质石路面中国现存最早，并且保存良好的是隋代赵州安济桥又称赵州桥。桥为敞间圆弧石拱，净跨37.02m。第一节砂石材料的技术性质第一节砂石材料的技术性质碎石砂工业废渣骨料封闭孔隙（体积为）Vn)开口孔隙（体积为Vi）固体物质（体积为Vs）孔隙体积：V0=Vi+Vn材料在自然状态下总体积V=Vs+V0（一）岩石的技术性质1.岩石内部组成结构：A.矿质实体B.开口孔隙C.闭口孔隙石料组成结构外观示意图一、石料的技术性质与技术要求一、岩石的技术性质2.岩石的技术性质物理性质、力学性质、化学性质（1）物理性质：物理常数（真实密度、毛体积密度、孔隙率）吸水性（吸水率、饱和吸水率）抗冻性（耐候性、腐蚀性）1）物理常数（1）真密度：是岩石在规定条件下，烘干岩石矿质实体单位体积的质量，用t表示。因故Vs—固体物质的体积M---岩石的质量（g）ms—岩石矿质实体的质量（g）一、岩石的技术性质stvsmMmsstvM一、岩石的技术性质测定方法：李氏比重瓶法测定，将石料磨细至全部过0.25mm的筛孔，然后将其装入比重瓶中，利用已知比重的液体置换石料的体积。（2）毛体积密度：在规定条件下，烘干岩石（包括孔隙在内）的单位体积的质量。V----岩石的毛体积（g/cm3）其它符号同前一、岩石的技术性质可分为干密度、饱和密度和天然密度相互之间如何换算？一、岩石的技术性质（3)孔隙率：岩石的孔隙率是指孔隙体积占总体积的百分率n----岩石料的孔隙率V0-----岩石的孔隙体积（cm3）。如何推算孔隙率公式？一、岩石的技术性质2）吸水性：（1）吸水率:20±2℃℃和大气压状态下，是岩石在规定条件下，岩石试样最大的吸水质量与烘干岩石试件质量之比。质量吸水率：体积吸水率：W体=（m2-m1）/VρWWx.Vx------石料的质量、体积吸水率（%）m1-------石料试件烘干至恒重时的质量（g）m2--------石料试件吸水至恒重时的质量（g）(2)饱和吸水率：200±20C，在强制条件下，岩石试样最大的吸水质量与烘干岩石试件质量之比，以百分率表示m`2--试件经强制吸水后的质量（g)m1---同前一、岩石的技术性质2）吸水性吸水性—饱水系数定义：岩石吸水率与饱和吸水率之比（0.5~0.8）。意义：一般来说，石料的饱水系数越大，常压下吸水后留余的空间就越少，岩石越容易被冻胀破坏，其抗冻性就越差。吸水性—影响因素影响因素：孔隙大小、孔隙构造特征规律：一般来说，孔隙结构相同的石料，孔隙率越大，吸水率越大；表观密度越大的石料，孔隙越小，吸水率也越小；（一）石料的技术性质—物理性质一、岩石的技术性质吸水率:是指在规定条件下，试件最大吸水质量与烘干石料试件质量之比。（测试方法：将已知质量的干燥试件逐层加水至浸没，用自由吸水法测定其吸水后的质量）饱和吸水率:是指在强制条件下，石料试件最大吸水质量与烘干试件质量之比。（测试方法：将已知质量的干燥试件用煮沸法和真空抽气法强制饱水，测定其饱水后的质量）一、岩石的技术性质3）抗冻性：抵抗大气自然因素目前主要考虑抗冻性，常用抗冻性标号表示，测定经过冻(-150C,4h)、融(200±50C,4h)循环，质量损失不超过5%，抗压强度不超过25%的次数。(1)耐久性（原耐候性）定义：是指石料承受干湿、冻融等环境条件及交通条件的变化不老化、不劣化的抵抗能力。检测试验：T0241-1994抗冻性试验：石料在浸水条件下，经多次冻结与融化作用后测定试件的质量损失以及单轴饱水抗压强度的变化。（指标：冻融系数、质量损失率和外观变化）T0241-1994坚固性试验：...
