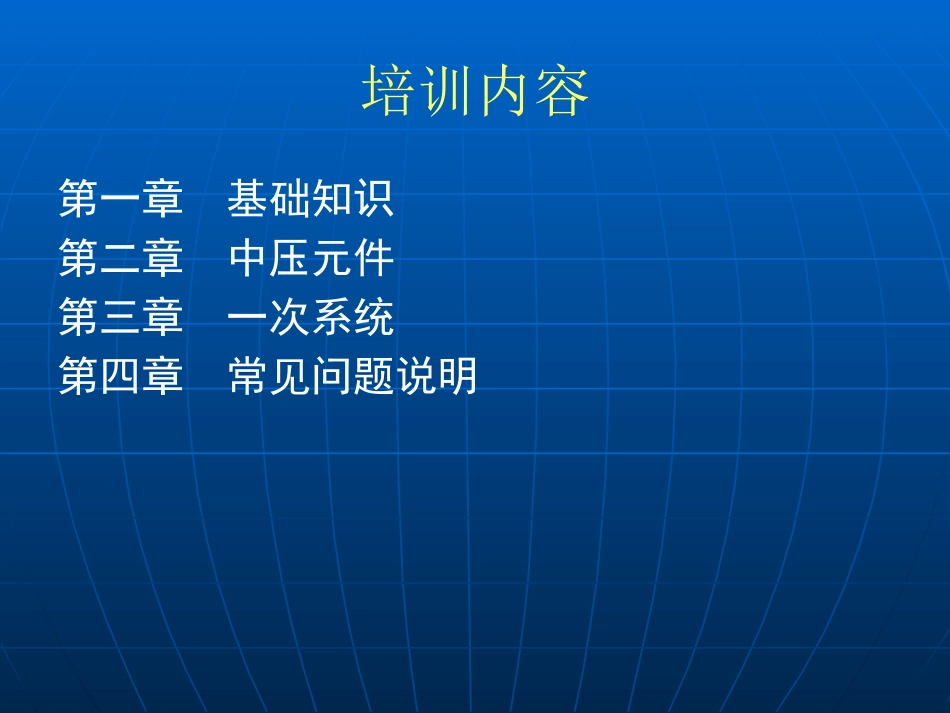

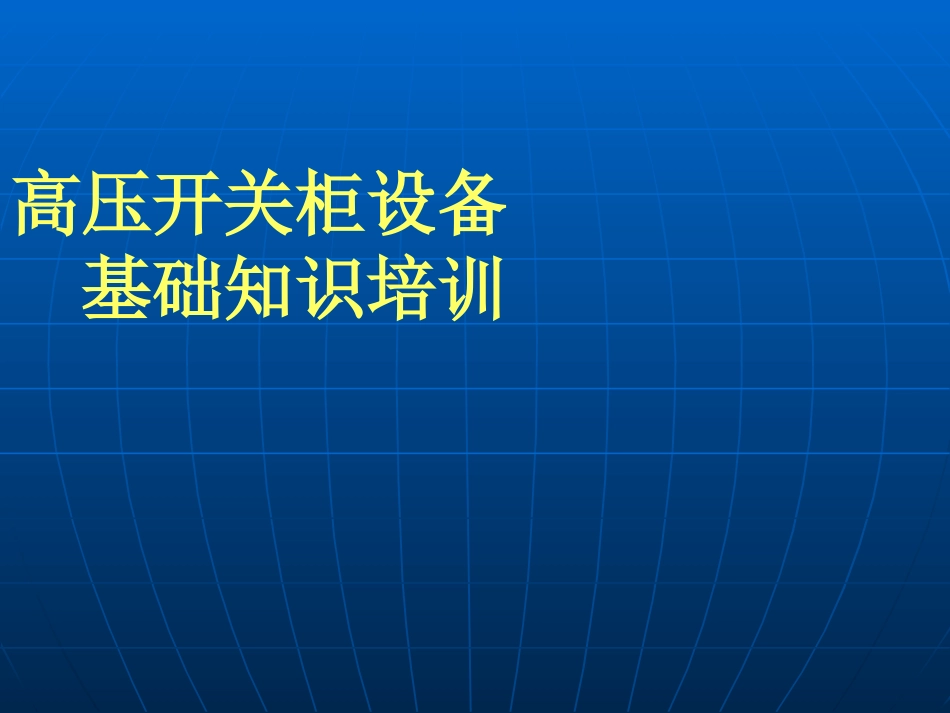

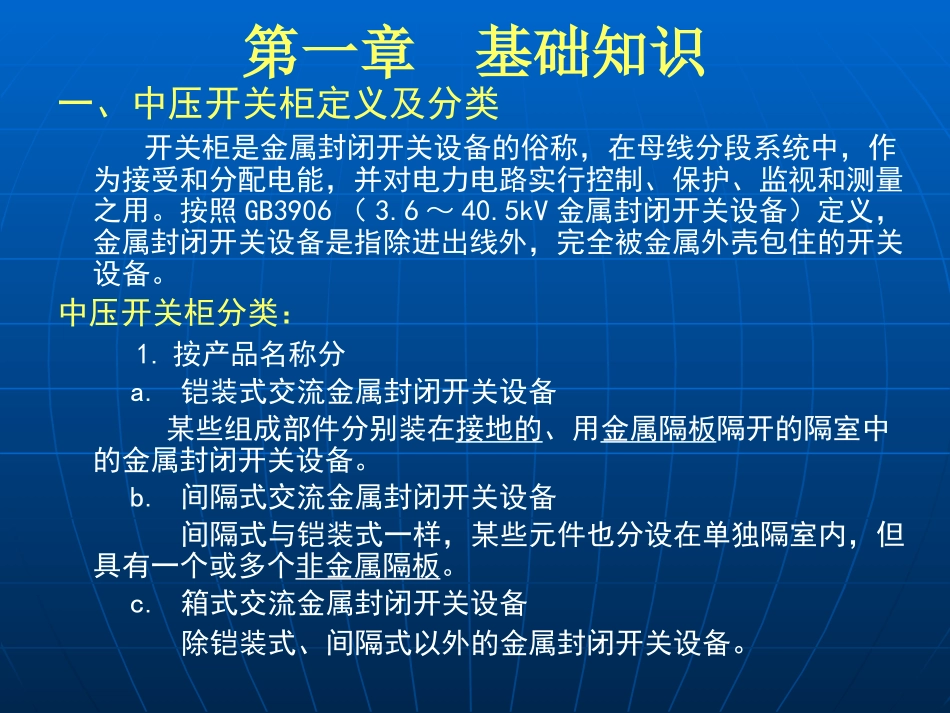

高压开关柜设备基础知识培训培训内容第一章基础知识第二章中压元件第三章一次系统第四章常见问题说明第一章基础知识一、中压开关柜定义及分类开关柜是金属封闭开关设备的俗称，在母线分段系统中，作为接受和分配电能，并对电力电路实行控制、保护、监视和测量之用。按照GB3906（3.6～40.5kV金属封闭开关设备）定义，金属封闭开关设备是指除进出线外，完全被金属外壳包住的开关设备。中压开关柜分类：1.按产品名称分a.铠装式交流金属封闭开关设备某些组成部件分别装在接地的、用金属隔板隔开的隔室中的金属封闭开关设备。b.间隔式交流金属封闭开关设备间隔式与铠装式一样，某些元件也分设在单独隔室内，但具有一个或多个非金属隔板。c.箱式交流金属封闭开关设备除铠装式、间隔式以外的金属封闭开关设备。2.按结构特征分a.固定式SF6负荷开关、真空负荷开关、压气负荷开关等均采用固定安装方式。特点：运行可靠，维修不方便。b.移开式断路器手车、PT手车、计量手车、隔离手车等均采用移开安装方式。特点：检修方便，梅花触头容易发生故障。3.按使用场所分a.户内我们公司大部分产品都是户内产品b.户外箱式变、户外交流高压隔离开关、柱上真空断路器ZW32-12二、开关柜型号命名开关柜型号是根据由国家机械工业部发布的行业标准《JB/T8754高压开关设备型号编制办法》来命名。JB/T8754标准为推荐性而非强制性，因此开关柜命名不一定完全遵循本标准。公司主要开关柜产品：按标准命名：KYN44-12(KYN28-12)KYN44A-40.5Fit-12KYN28-12KYN61-40.5SF6充气柜1.开关柜全型号组成（简化）1.1.第1位为产品名称，见下表K:铠装式交流金属封闭开关设备J:间隔式交流金属封闭开关设备X:箱式交流金属封闭开关设备1.2.第2位为结构特征，见下表Y:移开式G:固定式1.3.第3位为使用场所，见下表N:户内W:户外1.4.第4位为设计序号，按产品型号证书发放的先后顺序用阿拉伯数字表示，由型号颁发单位统一编排。（西高所）1.5.第5位为改进顺序号，按改进先后顺序用A、B、C……表示，由型号颁发单位统一编排。1.6.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。1.7.第7位为主开关类型，见下表（S）——配少油断路器；（L）——配SF6断路器（Z）——配真空断路器；（F）——配负荷开关（F.R）——配负荷开关+熔断器组合；（J.R）——配接触器+熔断器组合；（F-C）（G）——配隔离开关；1.8.第8位为主开关所配用的操动机构类别。常用弹簧操动机构T。1.9.第9位为开关柜的额定电流，以安培值表示（A）。1.10.第10位为开关柜的额定短路开断电流或额定短时耐受电流，以千安值表示（kA）。实例“KYN28-12（Z）/T1250-31.5”型号解读K——铠装式交流金属封闭开关设备Y——移开式N——户内44——设计序号12——额定电压（12kV）(Z)——配真空断路器T——采用弹操机构1250——额定电流（1250A）31.5——额定短路开断电流（31.5kA）三、开关柜额定值2.额定绝缘水平衡量开关设备绝缘水平两个非常重要指标：额定短时工频耐受电压（1min）和额定雷电冲击耐受电压。GB3906-2006《3.6kV~40.5kV交流金属封闭开关设备和控制设备》GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》DL/T404-2007《3.6kV~40.5kV交流金属封闭开关设备和控制设备》DL/T593-2006《高压开关设备和控制设备标准的共用技术要求》1.额定电压额定电压为开关设备所在系统的最高电压上限。标准值：3.6，7.2，12，24，40.5。（我们常说的6，10，35，110，220kV等是指系统的标称电压，而不是设备的额定电压）GB/T是指推荐性国家标准（GB/T），“T”在此读“推”。推荐性国标是指生产、交换、使用等方面，通过经济手段或市场调节，而自愿采用的国家标准。耐压参数《3.6kV~40.5kV交流金属封闭开关设备和控制设备》(DL/T404-2007)5.106对最小空气间隙的要求:单纯以空气作为绝缘介质的金属封闭开关设备和控制设备，相间和相对地的最小空气间隙应满足下述要求:额定电压(kV)3.67.2122440.5相间和相对地(mm)75100125180300带电体至门(mm)105130155210330以空气和绝缘板组成的复合绝缘作为绝缘介质的金属封闭开关设备和控制设备，带电体与绝缘板之间的最小空气间...
