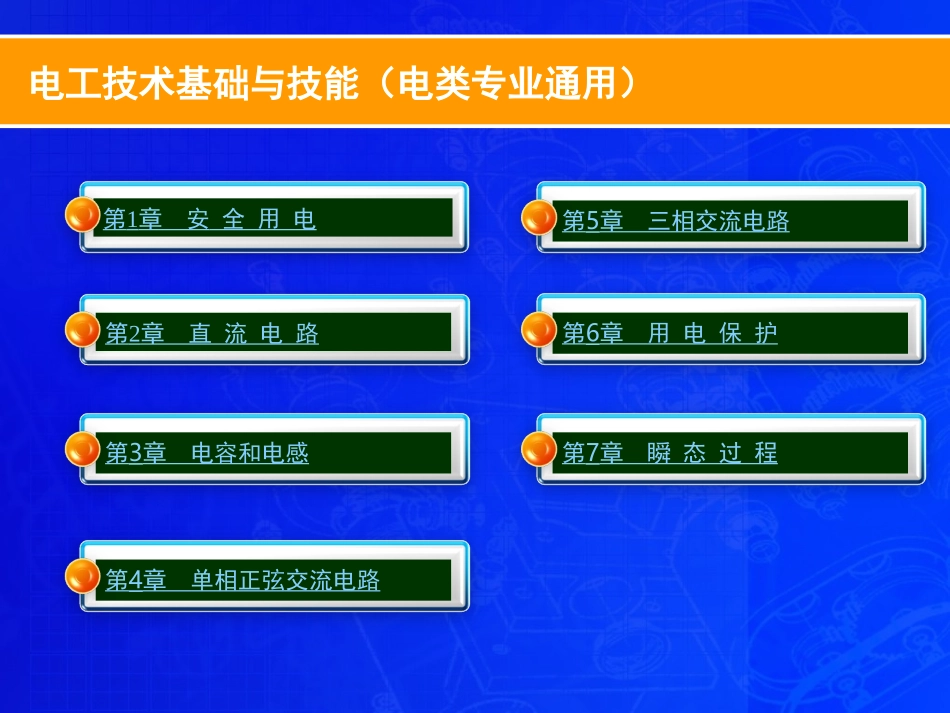

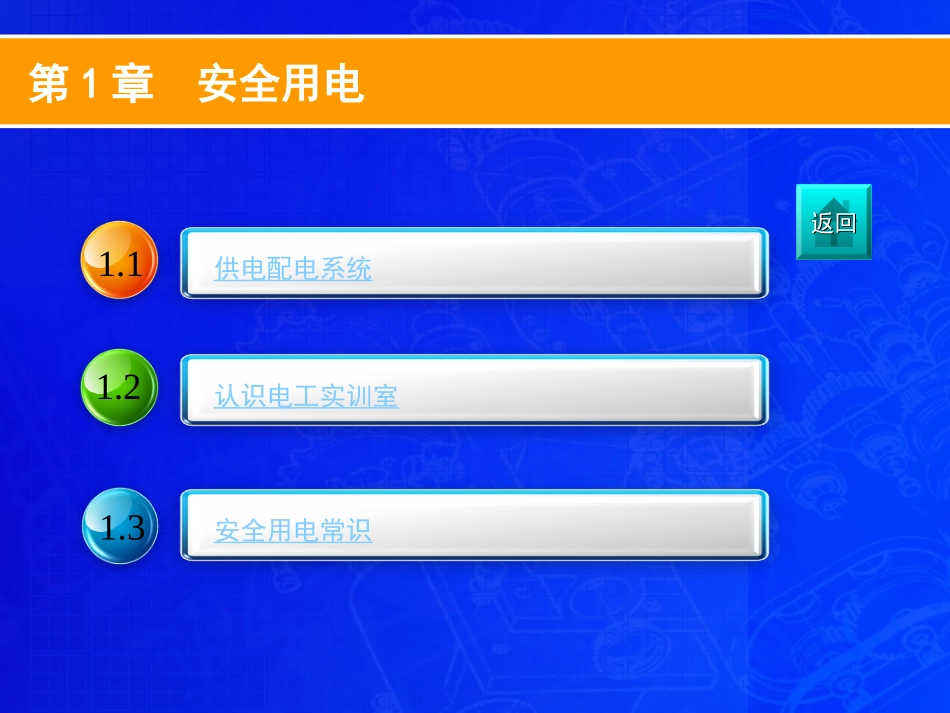

电工技术基础与技能（电类专业通用）电工技术基础与技能（电类专业通用）第1章安全用电第5章三相交流电路第4章单相正弦交流电路第3章电容和电感第2章直流电路第6章用电保护第7章瞬态过程返回返回第1章安全用电供电配电系统1.1认识电工实训室1.2安全用电常识1.3第1章安全用电返回返回1.1供电配电系统电能由发电厂产生，通过输电线输送，最后分配给各个生产单位及其他用户，这就构成了发电、输电和配电的完整系统。发电厂按照所利用的能源种类可分为水力、火力、风力、核子能、太阳能、沼气等几种。现在世界各国建造得最多的，主要是水力发电厂和火力发电厂。我国主要利用火力发电。我国国家标准中规定输电线的额定电压为35kV、110kV、220kV、330kV、500kV等。第1章安全用电1.1供电配电系统如下图所示的是一个发电、输电和配电系统的简图。电能通过输电线末端的发电厂变电所分配给各工业企业和城市。工业企业设有区域变电所和工厂变电所（小规模的企业往往只有一个变电所）。区域变电所将电能分配到各车间，再由工厂变电所或配电箱（配电板）将电能分配给各用电设备。发电、输电和配电系统简图第1章安全用电在工业企业中，用电设备直接使用的电源，绝大多数是低压电源，一般是线电压为380V、中性点接地的三相电源。动力负载一般是对称三相负载，采用三相三线制；照明等单相负载虽在连接时尽量分配在三相上，但很难做到时时对称，因此采用三相四线制，这是应用最多的低压供电系统。电源设备的额定电压一般比用电设备的额定电压高5％，以补偿部分线路电压降。例如，用电设备额定电压为380V，而变压器的额定输出电压则为400V。我国交流电力网额定频率为50Hz，偏差不应超过±0.2Hz。1.1供电配电系统1.2.1常用电工工具1.2认识电工实训室第1章安全用电1.试电笔试电笔是检验导线和电气设备是否带电的一种电工常用工具，是广大电工常用的安全工具，通常分为螺丝刀式和钢笔式两种，其结构图下图所示。试电笔的外形结构返回返回第1章安全用电1.2认识电工实训室使用试电笔时，必须按照如右图所示的正确方法进行操作，以手指触及尾部的金属体，使氖管小窗背光朝向自己，便于观察；要防止金属探头部分触及皮肤，以避免触电。当用验电器测试带电体时，电流经带电体、验电器、人体到大地形成通电回路，只要带电体与大地之间的电位差超过60V，验电器中的氖管就会发光。试电笔检测电压的范围为60~500V。试电笔使用时的握法1.2.1常用电工工具第1章安全用电1.2认识电工实训室2.螺钉旋具螺钉旋具又称螺丝刀，它是一种紧固或拆卸螺钉的工具。按照其功能和头部形状不同可分为一字螺钉旋具和十字螺钉旋具，如下图所示。按握柄材料的不同，又可分木柄和塑料柄两大类。螺钉旋具的外形1.2.1常用电工工具3.钳子钳子根据用途可分为：钢丝钳、尖嘴钳、斜口钳、卡线钳、剥线钳和网线压线钳等。1）钢丝钳钢丝钳又叫平口钳、老虎钳，是电工用于剪切或夹持导线、金属丝、工件、金属薄板的常用钳类工具。电工钢丝钳由钳头和钳柄两部分组成，钳头由钳口、齿口、刀口和铡口4部分组成，如下图所示为钢丝钳的外形。第1章安全用电1.2认识电工实训室钢丝钳的外形图1.2.1常用电工工具钢丝钳的不同部位有不同的用途：钳口用来弯绞或钳夹导线线头或其他金属、非金属物体；齿口用来紧固或松动螺母；刀口用来剪切导线、起拔铁钉或剖削软导线绝缘层；铡口用来铡切电线线芯、钢丝或铅丝等软硬金属，其用途右图所示。第1章安全用电1.2认识电工实训室钢丝钳的用途1.2.1常用电工工具第1章安全用电1.2认识电工实训室2）尖嘴钳及偏口钳（1）尖嘴钳。尖嘴钳的头部尖细，适用于狭小的工作空间操作。尖嘴钳有铁柄和绝缘柄两种。其中绝缘柄为电工用尖嘴钳，绝缘柄的耐压为500V，其外形、构造下图所示。尖嘴钳的外形和构造1.2.1常用电工工具第1章安全用电尖嘴钳的握法如下图所示。尖嘴钳的规格以其全长的毫米数表示，有130mm、160mm、180mm等几种。1.2认识电工实训室尖嘴钳的握法1.2.1常用电工工具第1章安全用电1.2认识电工实训室（2）偏口钳。偏口钳又称斜口钳或断线钳，其头部扁斜，钳柄有铁柄、管柄和绝缘柄3种型式，其中电工用的绝缘柄断线...
