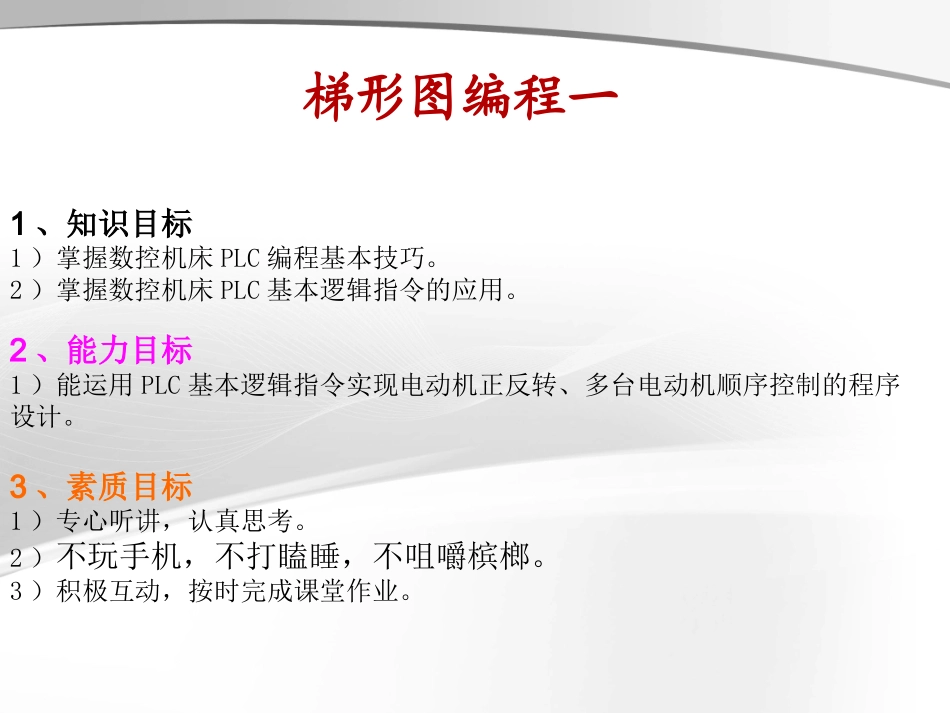

数控机床PLC梯形图编程基本指令二、基本逻辑指令应用一、编程的基本规则与技巧三、本次课小结1、知识目标1）掌握数控机床PLC编程基本技巧。2）掌握数控机床PLC基本逻辑指令的应用。2、能力目标1）能运用PLC基本逻辑指令实现电动机正反转、多台电动机顺序控制的程序设计。3、素质目标1）专心听讲，认真思考。2）不玩手机，不打瞌睡，不咀嚼槟榔。3）积极互动，按时完成课堂作业。梯形图编程一一、编程的基本规则与技巧一、编程的基本规则与技巧1、编程的基本规则触点只能与左母线相连，不能与右母线相连；线圈只能与右母线相连，不能直接与左母线相连，右母线可以省略；线圈可以并联，不能串联连接；应尽量避免双线圈输出。梯形图编程一2、编程的技巧并联电路上下位置可调，应将单个触点的支路放下面。0LDX41LDX12ANDX23ORB4OUTY00LDX11ANDX22ORX23OUTY0X1Y0Y0X4X2好！不好！X1Y0Y0X2X4ORB一、编程的基本规则与技巧一、编程的基本规则与技巧梯形图编程一2、编程的技巧串联电路左右位置可调，应将单个触点放在右边。0LDX11LDX22ORX43ANB4OUTY00LDX21ORX42ANDX13OUTY0X1Y0Y0X2X4好！不好！X1Y0Y0X2X4ANB一、编程的基本规则与技巧一、编程的基本规则与技巧梯形图编程一2、编程的技巧双线圈输出的处理X1Y0Y0X2Y0Y0X4Y0Y0……X1Y0Y0X2X4一、编程的基本规则与技巧一、编程的基本规则与技巧梯形图编程一2、编程的技巧线圈并联电路中，应将单个线圈放在上边。X1Y0Y0X2Y1Y10LDX11MPS2ANDX23OUTY04MPP5OUTY10LDX11OUTY12ANDX23OUTY0好！不好！X2Y0Y0X1Y1Y1MPSMPP一、编程的基本规则与技巧一、编程的基本规则与技巧梯形图编程一2、编程的技巧桥形电路的化简方法：找出每条输出路径进行并联X1Y0Y0X2X4X3X5X1X1X4X5X3Y0Y0X2X5X3一、编程的基本规则与技巧一、编程的基本规则与技巧梯形图编程一二、基本逻辑指令应用二、基本逻辑指令应用1、电动机的连续运转控制思路电动机的额定电流较大，PLC不能用直接控制主电路，需要主电路。找出所有输入量和输出量，接入I/O接线图。为了扩大输出电流，采用继电器输出方式。热继电器的常闭触点可以作为输入信号进行过载保护，也可以在输出进行保护。梯形图和指令表。梯形图编程一1、电动机的连续运转FRFUKMQSM3~电源开关接触器主触点热继电器热元件熔断器三相异步电动机L1L2L3主电路二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一1、电动机的连续运转I/O接线图启动按钮SB1－X1停止按钮SB2－X2SB1KM1SB2COM1Y1COMX1X2FR运行接触器KM－Y1FRX3热继电器的常闭触点可以作为输入信号进行过载保护，也可以在输出进行保护热继电器电源二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一1、电动机的连续运转梯形图X1X1X2X2Y1Y1指令表程序启动自锁停止X1X1Y1Y1Y1Y1X2X2END步序指令地址0LDX11ORY12ANIX23OUTY14END时序图输出线圈二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一电动机的连续运转1、电动机的连续运转二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一常闭触点输入信号的处理电气原理图KMKMSB1SB2端子接线图X2X1SB1SB2COM常闭触点梯形图X1X1Y1Y1Y0Y0X2X2常开触点1、电动机的连续运转二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一2、电动机的正反转控制FUKM1QS正转接触器反转接触器L1L2L3主电路KM2FRMM3~3~注意调相注意调相二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一I/O接线图正转启动SB2-X0反转启动SB3-X1停止SB1-X2KM2SB2KM1SB3SB1KM2KM2KM1KM1电源FRFR正转接触器KM1-YI反转接触器KM2-Y2正转互锁反转互锁Y1COMX0X1X2Y2COM12、电动机的正反转控制二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一梯形图指令表0LDX11ORY12ANIX23ANIX14ANIY25OUTY16LDX17ORY28ANIX29ANIX010ANIY111OUTY212END正转反转X0Y1Y1X2Y2X1X1Y2Y2X2Y1X0END2、电动机的正反转控制二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一电动机的正反转控制2、电动机的正反转控制二、基本逻辑指令应用二、基本逻辑指令应用梯形图编程一注意I/O接线图中的硬件互锁梯形图中的软件...
