2017-销售土建知识培训(电梯)VIP免费

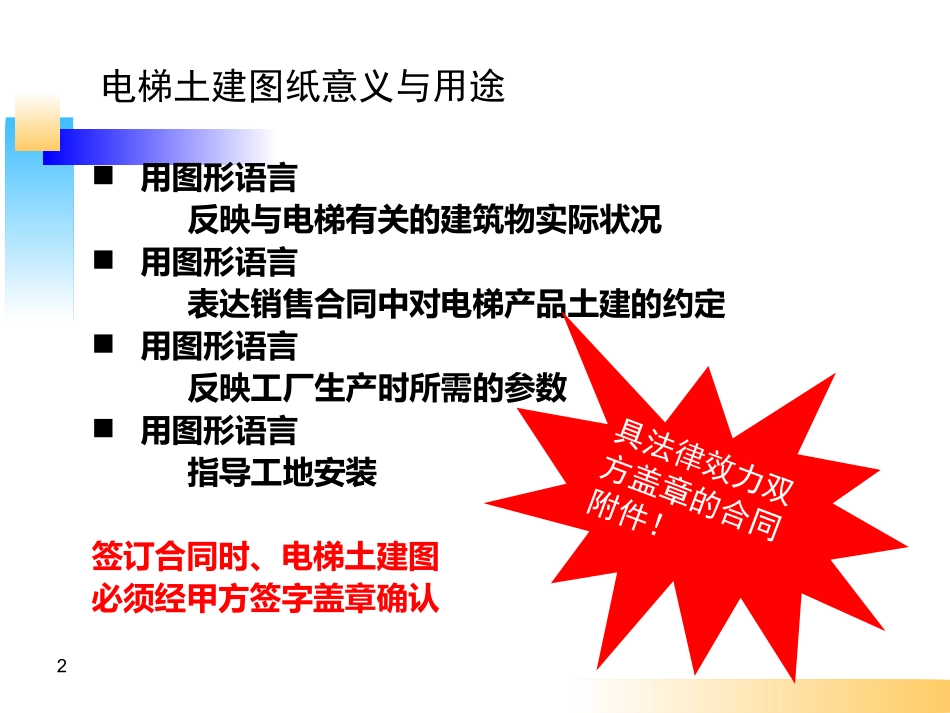

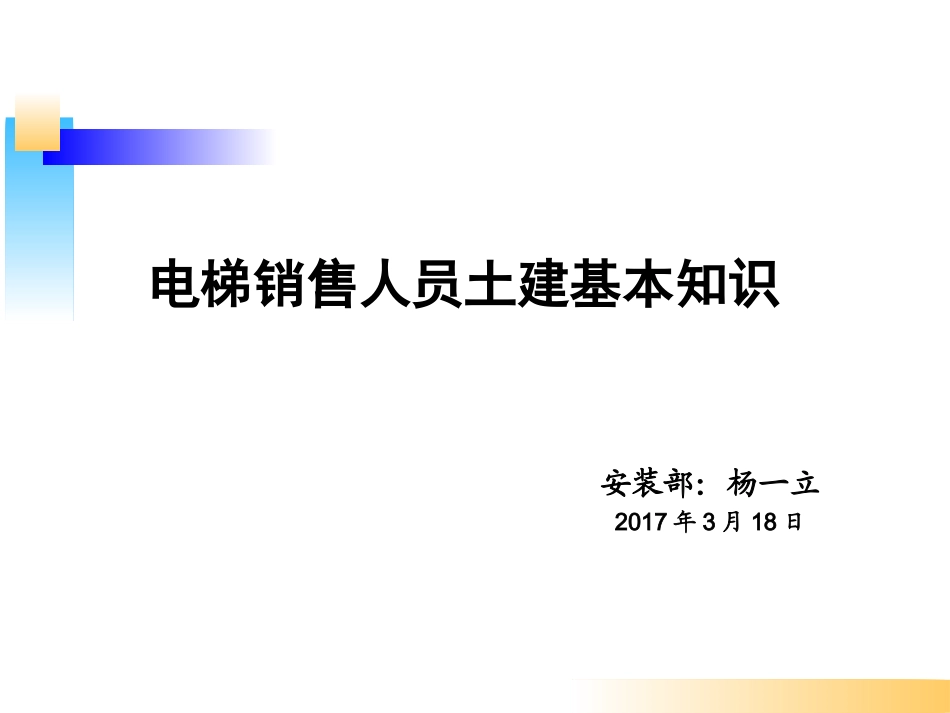

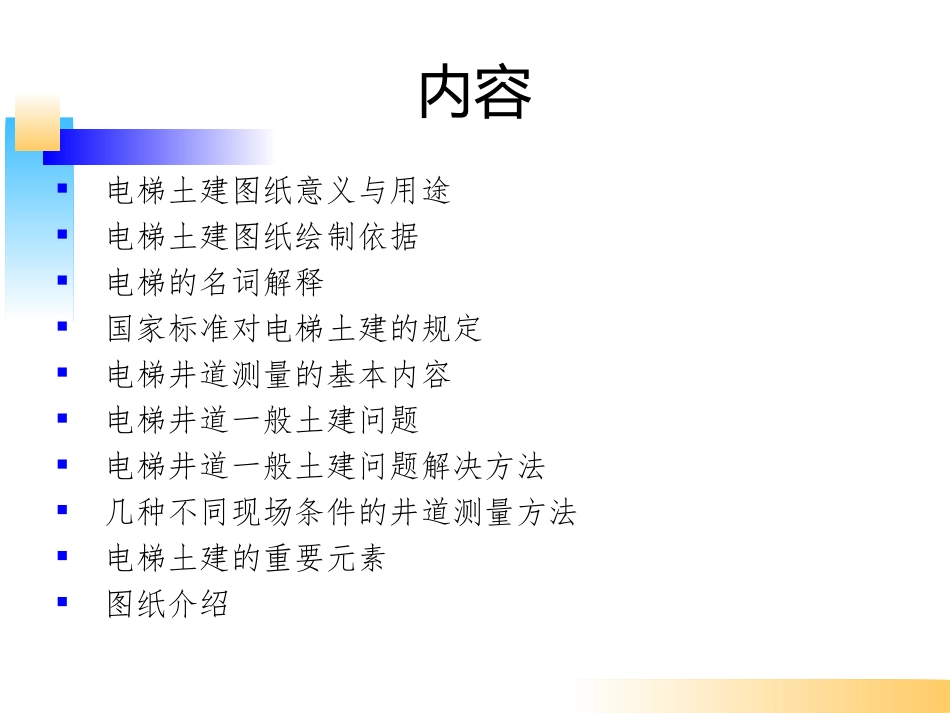

电梯销售人员土建基本知识安装部：杨一立2017年3月18日内容电梯土建图纸意义与用途电梯土建图纸绘制依据电梯的名词解释国家标准对电梯土建的规定电梯井道测量的基本内容电梯井道一般土建问题电梯井道一般土建问题解决方法几种不同现场条件的井道测量方法电梯土建的重要元素图纸介绍2电梯土建图纸意义与用途用图形语言反映与电梯有关的建筑物实际状况用图形语言表达销售合同中对电梯产品土建的约定用图形语言反映工厂生产时所需的参数用图形语言指导工地安装签订合同时、电梯土建图必须经甲方签字盖章确认具法律效力双方盖章的合同附件！3电梯土建图纸绘制的依据电梯电梯土建图纸绘制申请表－销售提供（必须）建筑蓝图或者现场实测尺寸－销售提供（如有）非标确认方案－销售提供（如有）工厂的产品手册及技术文件有关各类电梯的相应国家标准电梯专家会议纪要及方案-销售提供（如有）电梯的名词解释电梯：运行在至少两列垂直的或倾斜角小于15度的刚性导轨之间的具有一个厢体的服务于规定楼层的固定升降设备。电梯的提升高度：从底层端站楼面至顶层端站楼面之间的垂直距离。基站：轿厢无投入运行指令时停靠的层站。层间距离：两个相邻停靠层站层门地坎之间的距离。井道宽度：平行于轿厢宽度方向井道壁内表面之间的水平距离。井道深度：垂直于井道宽度方向井道壁内有之间的距离。底坑深度：由底层端站地板到井道底坑地板之间的垂直距离。顶层高度：由顶层端站地板至井道顶板下最突出构件之间的垂直距离。轿厢宽度：平行于轿厢入口宽度的方向，在距轿厢底1m高处测得的轿厢壁两个内表面之间的水平距离。轿厢深度：垂直于轿厢宽度的方向，在距轿厢底部1m高处测得的轿厢壁两个内表面之间的水平距离。轿厢高度：从轿厢内部测得地板至轿厢顶部之间的垂直距离（轿厢顶灯罩和可拆卸的吊顶在此距离之内）。中分门：层门或轿门，由门口中间各自向左、右以相同速度开启的门。旁开门：层门或轿门的两扇门，以两种不同速度向同一侧开启的门。左开门：面对轿厢，向左方向开启的层门或轿门。右开门：面对轿厢，向右方向开启的层门或轿门。垂直中分门：层门或轿厢的门，由门口中间以相同速度各自向上、下开启的门。有齿轮曳引机：电动机通过减速齿轮箱驱动曳引轮的曳引机。无齿轮曳引机：电动机直接驱动曳引轮的曳引机。自动扶梯：带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备。自动人行道：带有循环运行（板式或带式）走道，用于水平或倾斜角不大于12度输送乘客的固定电力驱动设备。倾斜角：梯级、踏板或胶带运行方向与水平面构成的最大角度。自动扶梯提升高度：自动扶梯进出口两楼层底板之间的垂直距离。理论输送能力：自动扶梯或自动人行道，在每小时内理论上能够输送的人数。国家标准对电梯土建的规定1、井道的封闭a、建筑物中，要求井道有助于防止火焰蔓延，该井道应由无孔的墙、底板和顶板完全封闭起来。只允许有以下述开口：层门开口；通往井道的检修门、井道安全门以及检修活板门的开口；火灾情况下，气体和烟雾的排气孔；通风孔；井道与机房或与滑轮间之间必要的功能开口。b、当相邻两层门地坎间的距离大于11m时，其间应设置井道安全门，以确保相邻地坎间距离不大于11m。c、检修门、井道安全门和检修活板门均不应向井道内开启，应装设有钥匙开启的锁。上述门开启后，不用钥匙亦能将其关闭和锁住。以上门即使在锁住的情况下，也应能不用钥匙从井道内部将其打开。以上门应具有与层门一样的机械强度，且应符合相关建筑防火规范的要求。d、井道应适当通风，井道不能用于非电梯用房的通风。建议井道顶部的通风口面积至少为井道截面积的1%。2、井道壁的强度要求a、为保证电梯的安全运行，井道壁应具有一不定的机械强度，即用一个300N的力，均匀分布在5cm2的圆形或方形面积上，垂直用用在井道壁的任一点上，应无永久变形；弹性变形不大于15mm。3、底坑底面的强度a、底坑的地面应能支撑每根导轨的作用力：导轨自重加安全钳动作瞬间的反作用力。K1g(P+Q)。b、轿厢缓冲器支座下的底坑地面应能承受满载荷轿厢静载4倍的作用力。4g（P+Q）。c...
