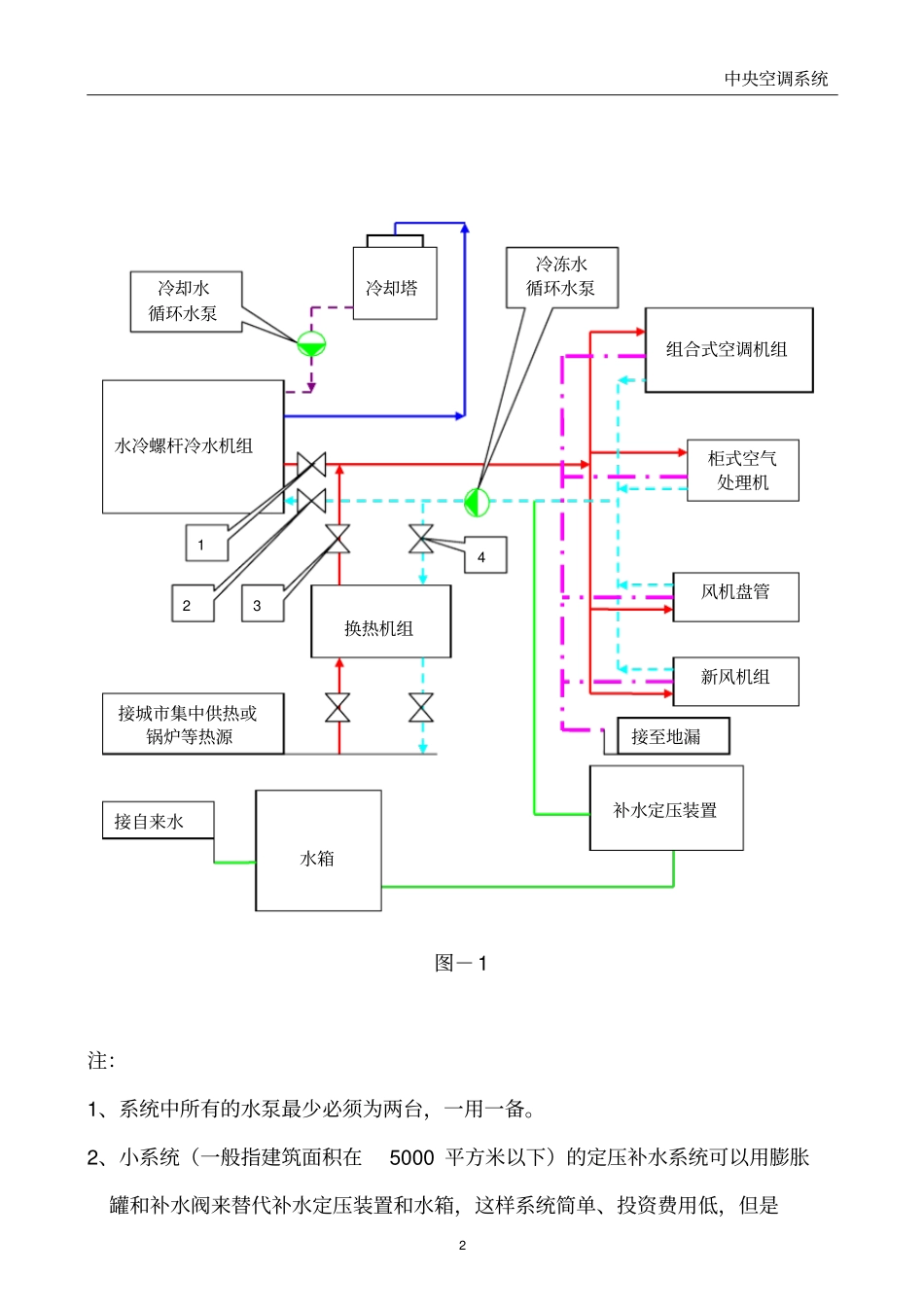

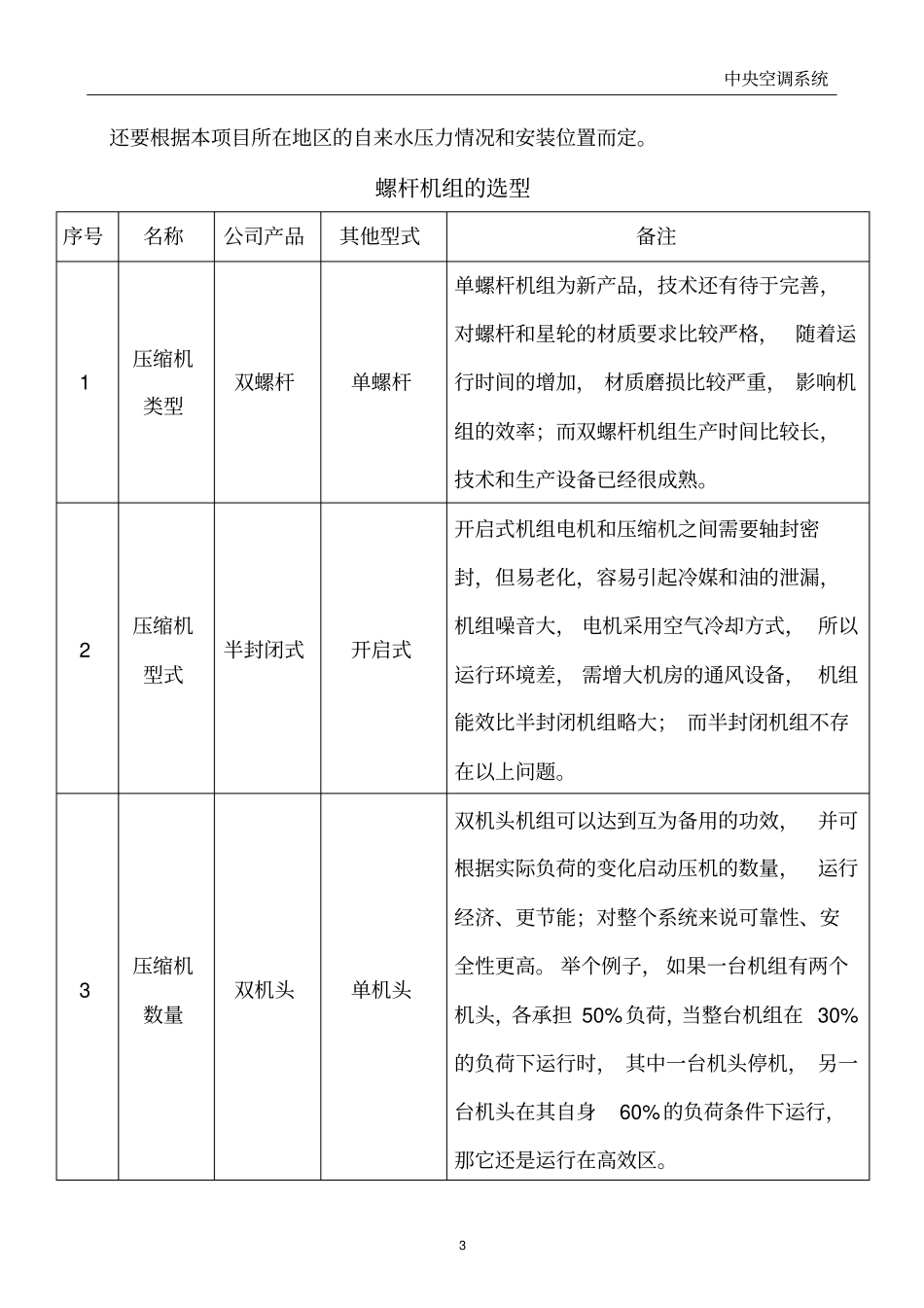

中央空调系统1第一章水冷螺杆冷水机组＋末端系统主要特点：1、需要专用机房；2、需要冷却塔等复杂的冷却水系统；3、冬季供暖需要额外的热源（城市集中供热或锅炉等），一般是利用城市集中供热经过板式换热器换热后得二次水供暖，冬、夏季利用同一末端系统；4、初投资费用相对较低，一般在200元/平方米左右；5、对经常性部分使用的建筑物运行经济性较差；6、能效比一般在5左右；7、设备生产技术成熟、安装技术也很成熟；8、需要专业人员进行日常的维护工作，维护费用比较高；9、目前常用的水冷螺杆冷水机组有：（1）水冷干式半封闭双螺杆冷水机组（2）水冷满液式半封闭双螺杆冷水机组（3）水冷开启式双螺杆冷水机组（4）水冷单螺杆冷水机组本系统的示意图如图－1所示。夏季：阀门1、2开启，阀门3、4关闭冬季：阀门1、2关闭，阀门3、4开启中央空调系统2图－1注：1、系统中所有的水泵最少必须为两台，一用一备。2、小系统（一般指建筑面积在5000平方米以下）的定压补水系统可以用膨胀罐和补水阀来替代补水定压装置和水箱，这样系统简单、投资费用低，但是水冷螺杆冷水机组冷却塔组合式空调机组柜式空气处理机风机盘管换热机组接城市集中供热或锅炉等热源1234新风机组冷却水循环水泵冷冻水循环水泵补水定压装置水箱接自来水接至地漏中央空调系统3还要根据本项目所在地区的自来水压力情况和安装位置而定。螺杆机组的选型序号名称公司产品其他型式备注1压缩机类型双螺杆单螺杆单螺杆机组为新产品，技术还有待于完善，对螺杆和星轮的材质要求比较严格，随着运行时间的增加，材质磨损比较严重，影响机组的效率；而双螺杆机组生产时间比较长，技术和生产设备已经很成熟。2压缩机型式半封闭式开启式开启式机组电机和压缩机之间需要轴封密封，但易老化，容易引起冷媒和油的泄漏，机组噪音大，电机采用空气冷却方式，所以运行环境差，需增大机房的通风设备，机组能效比半封闭机组略大；而半封闭机组不存在以上问题。3压缩机数量双机头单机头双机头机组可以达到互为备用的功效，并可根据实际负荷的变化启动压机的数量，运行经济、更节能；对整个系统来说可靠性、安全性更高。举个例子，如果一台机组有两个机头，各承担50%负荷，当整台机组在30%的负荷下运行时，其中一台机头停机，另一台机头在其自身60%的负荷条件下运行，那它还是运行在高效区。中央空调系统44蒸发器型式干式满液式干式机组技术成熟，造价低，需要冷媒量少；而满液式机组技术相对不是很成熟，因回油问题容易烧压机，冷媒在管外容易引起压机液击现象，减少压机的使用寿命，冷媒充注量大，并容易泄漏，机组运行稳定性和可靠性差，满液式螺杆机组配件价格也较高，后期维修维护成本较高。5冷媒R22R134a、R407C等R22冷媒的使用各方面都比较成熟，价格低，单位容积制冷量比较大，使用时间由于环保的要求受限制，但是在我国，在机组的使用寿命内是完全不受限制的。其他冷媒环保型比较好，但单位容积制冷量比R22要小，即达到相同的制冷量需要制冷机组更大的排气量和热交换面积，其中R407C为混合冷媒，若机组有一点泄漏，机组内的冷媒混合比例就发生了变化，所以整个机组的冷媒就必须放掉重新充注，因此设备造价高。6调节方式分级调节无极调节无极调节一般都是滑阀调节，由于为无极调节，滑阀运动量较大，在机组运行一段时间后会产生磨损，不仅导致泄漏，影响效率，而且有潜在危险（排气阀在上部）。分级调节与多机头相配合，调节级数增多，同时避中央空调系统5免了滑阀调节的泄漏问题。组合式空调机组接风管示意图组合式空调机组送风管回风管新风管送风口回风口中央空调系统6卧式或立式空气处理机组接风管示意图卧式或立式新风机组接风管示意图卧式或立式新风机组新风管排风管新风管新风口排风口排风机卧式或立式空气处理机组送风管回风管送风口回风口中央空调系统7吊顶式空气处理机组接风管示意图吊顶式新风机组吊顶式新风机组新风管排风管新风管新风口排风口排风机吊顶式空气处理机组送风管回风管送风口回风口中央空调系统8风机盘管接风管示意图送风管送风口回风口风机盘管风机盘管风机盘管侧送风口中央空调系统9风机盘管加新风系统平...
