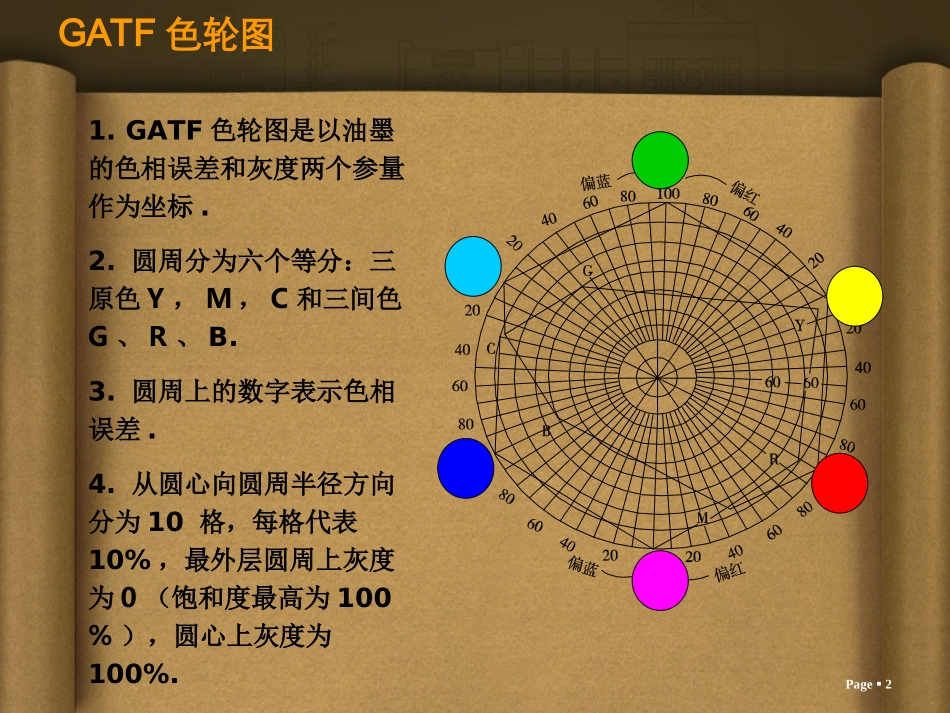

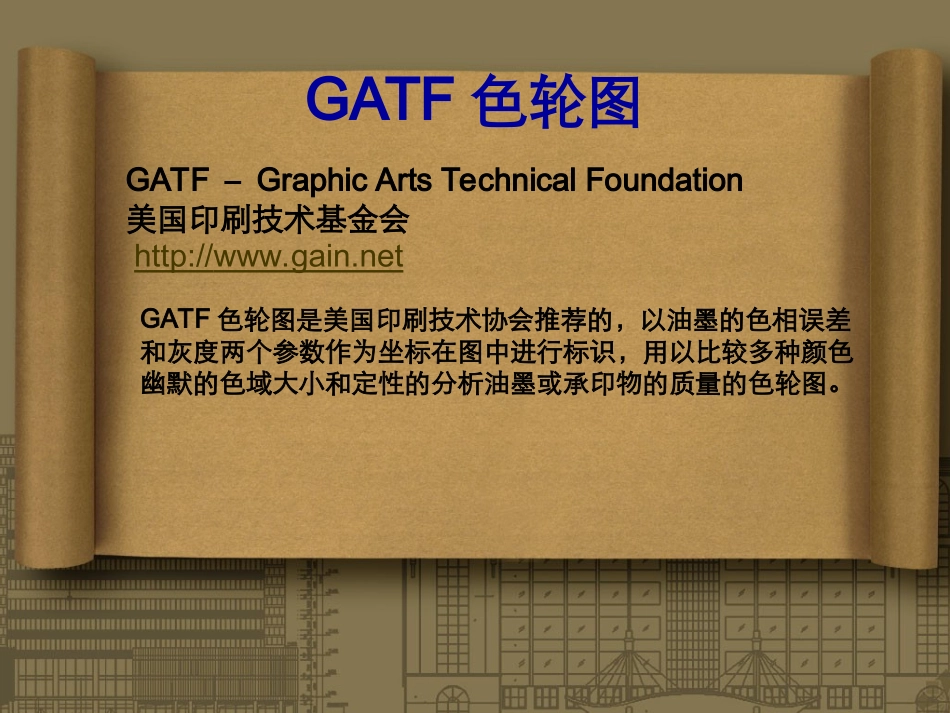

GATF色轮图GATF－GraphicArtsTechnicalFoundation美国印刷技术基金会http://www.gain.netGATF色轮图是美国印刷技术协会推荐的，以油墨的色相误差和灰度两个参数作为坐标在图中进行标识，用以比较多种颜色幽默的色域大小和定性的分析油墨或承印物的质量的色轮图。Page2GATF色轮图1.GATF色轮图是以油墨的色相误差和灰度两个参量作为坐标.2.圆周分为六个等分：三原色Y，M，C和三间色G、R、B.3.圆周上的数字表示色相误差.4.从圆心向圆周半径方向分为10格，每格代表10%，最外层圆周上灰度为0（饱和度最高为100%），圆心上灰度为100%.Page3评价实现原理色相误差4灰度色效率色强度321Page4评价实现原理色强度三个滤色片中密度数值最高的一个，也是油墨主密度值它决定了油墨颜色的饱和度，也影响着套色的间色和复色色相的准确性和中性灰是否能够达到平衡。一般工艺条件下要求：黄墨DYB：1.00～1.10品红墨DMG：1.30～1.40青墨DCR：1.4～1.50黑墨DBK：1.5～1.60Page5评价实现原理色相误差（色偏）由于油墨的颜色不纯，使得对光谱的选择吸收不良，产生不应有密度，从而造成色相误差。各种原色都可以用R,G,B滤色片测量，得到高中低三个密度值，计算公式如下：色相误差＝（D中－D低）/（D高－D低）*100%以青墨为例，其色相误差为：色相误差＝（0.50-0.14）/（1.23-0.14）*100％＝33％Page6评价实现原理灰度油墨中含有非彩色的成分，由于低密度值处又不应有吸收造成的，只能起消色作用。计算公式：灰度＝D低/D高*100%灰度对油墨的饱和度影响很大，灰度越小，油墨的饱和度越高。Page7评价实现原理色效率一种原色油墨应当吸收1/3的色光，完全反射2/3的色光。因为油墨存在不应有吸收和吸收不足，使得色效率下降。色效率=1－(D低+D中)/(2×D高)×100%Page8评价实施办法一密度测量二锚点Page9评价实施办法密度测量45°1.23滤色片τ(λ)[红、绿、蓝]光电管s(λ)密度显示透镜光源S(λ)纸张油墨ρ(λ)0.500.14分别测出三原色C,M,Y和三间色R,G,B在红绿蓝三个滤色片下的密度值即可Page10评价实施办法描点1对于Y、M、C三原色的色相误差以零为标准，在确定这一色相误差偏离原色坐标的方向时，以哪个滤色片测得的密度值最小为依据，即表示某颜色较多的反射了该滤色片的色光，故偏靠该滤色片的方向，即色相误差就偏向该滤色片的颜色。色别DRDGDBM0.151.20.53例如M，色相误差为46%，最小密度值是由红滤色片测得的，故确定坐标时应往红方向偏46%。灰度坐标由外往里计算为12%，这样就可确定M点。Page11评价实施办法描点2对于R、G、B的色相误差以100为标准，因为理想的绿色在绿滤色片的密度值应为0，而在红和蓝滤色片下的密度应呈现最高值，理想绿色的色相误差可以计算得出为：所以实际叠印绿色的色相误差为32.9%，其最小密度值是由蓝滤色片测得（本色滤色片的密度值除外），故该绿色应偏向蓝色方向，在32.9%的位置上。灰度坐标仍然由外往里计算为36.5%这样就确定了G点。Page12评价实施办法同理可以描出其余四个Y,K,R,B在色轮图中的位置如图所示Page13评价标准将图中所作YRMBCG连接起来构成的六边形就这组三原色油墨的色域。该六边形越大，则油墨色域大色效率越高。而图中正六边形表示的是一组完全理想的彩色油墨.Page14评价标准GATF色轮图采用色相误差和灰度两个坐标，直观清晰，很容易理解，尽管这种方法并不能象CIE系统那样精确，但是在印刷上用来分析油墨的颜色的印刷性，却是很受欢迎和有效的。GATF色轮图可以将印刷三原色（CMY)和三间色（RGB）的密度，色相误差和灰度值。因为油墨不是太理想，分布六边形不规则不会与整个理想六边形颜色图一样。因此使用GATF方法进行不规则六边形分布显示印刷三原色和复合色信息，就可以得到印刷油墨呈色性能和印刷颜色对比强度的分析，六边形区域越大说明印刷油墨与工艺控制越好。
