M1432B万能外圆磨床使用操作规程VIP免费

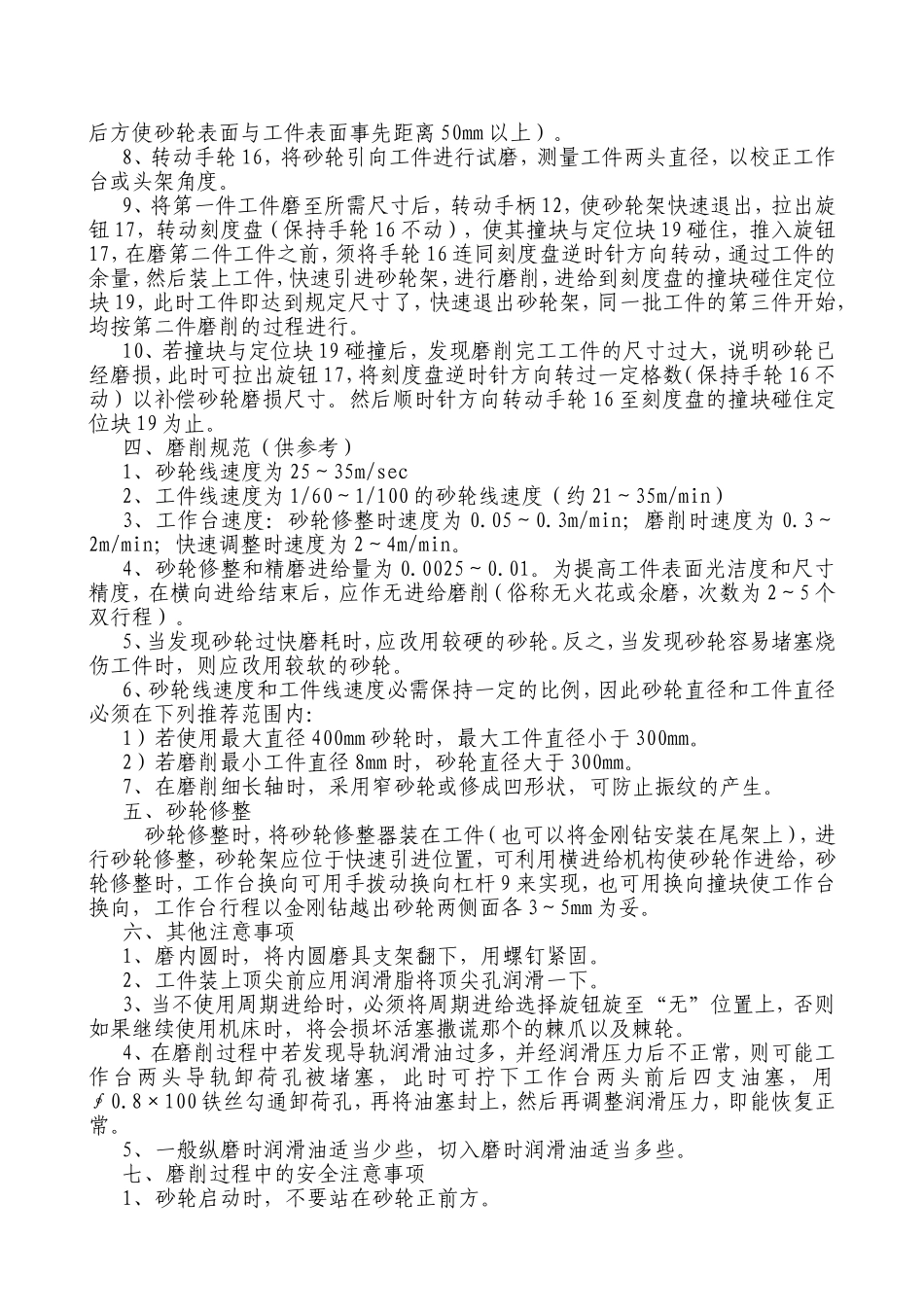

M1432B万能外圆磨床使用操作规程机床开动前，操作者必须熟悉本机床性能、规格、安全使用要求，各手柄位置及其作用，机械、电气、液压传动原理的相互关系及其动作的先后顺序，各种保险及连锁装置等。一、机床开动前须知1、按“机床润滑图表”在各处加规定的润滑油（脂）。2、按“一般电气设备的保养和维护”逐项检查。3、熟悉“安全使用要求”。4、熟悉“一般液压设备的故障产生原因及消除方法”。5、用手动检查全部机械的动作情况，保证没有不正常现象。6、保持手轮、手柄、开头均停止在所需位置上。7、开动各类电动机，先从最低开始逐步之最高速，每级运转时间不少于2min,高速运转不少于30min。8、调整油路压力，工作台润滑压力机油量，驱除工作台油压筒内存留的空气。9、空运转机床，检查各传动系统工作循环是否正常，各连锁安全保险装置是否可靠。10、检查各轴承升温情况，机床有无搬动等不正常现象。二、工作准备1、冷却液的准备按规定比例调制冷却液，注满冷却液箱后，开动冷却液泵及冷却液开关，检查冷却系统是否正常。2、按“砂轮的静平衡方法”修正及平衡砂轮。3、根据工件直径大小选择最适宜的头架转速，根据工件的长短移动头架尾架的位置，然后安装工件，安装工件应注意砂轮架的前后位置，使砂轮与工件间保持足够的距离（包括快速进给的距离在内）。4、慢速移动工作台将左右装块固定在适宜的位置上，然后快速引进砂轮架，并手动高速横给机构使砂轮移近工件开始磨削。三、操作步骤（机床操作手轮、手柄见示意图）1、检查各手轮、手柄、手把和旋钮均在停止和后退位置，然后闭合电源引入开关，接通电源。2、按下操纵台24上油泵启动按钮使油泵运转。3、通过操纵台24电动机调速旋钮根据不同的工件预先选择好不同的转速。4、旋转工作台左面的放气阀旋钮1，在排尽了工作台油压筒内的空气后再关紧。5、转动手柄12，使砂轮架快速引进或退出。砂轮架快速引进时，头架拨盘必须开始回转，冷却泵亦同时启动（冷却液量的大小由把手15调节），砂轮架快速后退时，头架拨盘和冷却泵随之停止。在转动手柄12前，必须将砂轮架摇向后方，使砂轮架快速前进时不致撞及其它部件。6、将尾架紧固在适当位置，装上工件，将手柄8扳到开的位置，按所需行程校正工作台左、右换向撞块4、14的位置，逐渐转动旋钮10，将工作台速度调整到所需速度。7、按操作台24砂轮电动机启动按钮，使砂轮转动（开动时操作者应避开砂轮回转平面），转动手柄12，将砂轮架快速引进（事先必须用手轮16将砂轮架摇向后方使砂轮表面与工件表面事先距离50mm以上）。8、转动手轮16，将砂轮引向工件进行试磨，测量工件两头直径，以校正工作台或头架角度。9、将第一件工件磨至所需尺寸后，转动手柄12，使砂轮架快速退出，拉出旋钮17，转动刻度盘（保持手轮16不动），使其撞块与定位块19碰住，推入旋钮17，在磨第二件工件之前，须将手轮16连同刻度盘逆时针方向转动，通过工件的余量，然后装上工件，快速引进砂轮架，进行磨削，进给到刻度盘的撞块碰住定位块19，此时工件即达到规定尺寸了，快速退出砂轮架，同一批工件的第三件开始，均按第二件磨削的过程进行。10、若撞块与定位块19碰撞后，发现磨削完工工件的尺寸过大，说明砂轮已经磨损，此时可拉出旋钮17，将刻度盘逆时针方向转过一定格数（保持手轮16不动）以补偿砂轮磨损尺寸。然后顺时针方向转动手轮16至刻度盘的撞块碰住定位块19为止。四、磨削规范（供参考）1、砂轮线速度为25～35m/sec2、工件线速度为1/60～1/100的砂轮线速度（约21～35m/min）3、工作台速度：砂轮修整时速度为0.05～0.3m/min；磨削时速度为0.3～2m/min；快速调整时速度为2～4m/min。4、砂轮修整和精磨进给量为0.0025～0.01。为提高工件表面光洁度和尺寸精度，在横向进给结束后，应作无进给磨削（俗称无火花或氽磨，次数为2～5个双行程）。5、当发现砂轮过快磨耗时，应改用较硬的砂轮。反之，当发现砂轮容易堵塞烧伤工件时，则应改用较软的砂轮。6、砂轮线速度和工件线速度必需保持一定的比例，因此砂轮直径和工件直径必须在下列推荐范围内：1）若使用最大直径400mm砂轮时，最大工件直径小于300mm。2）若磨削...
