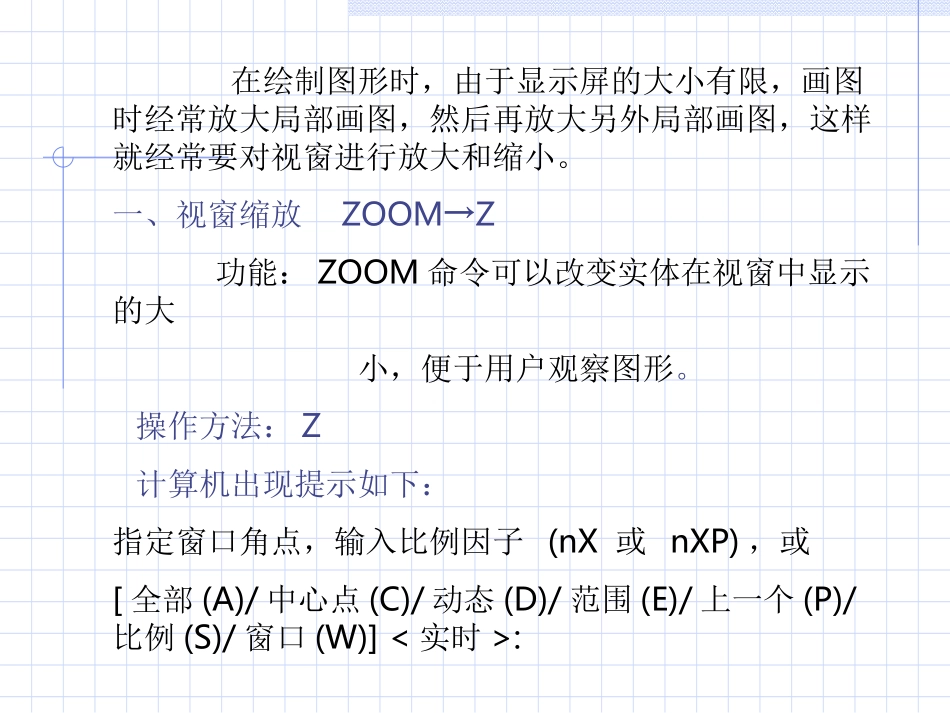

第一章建筑CAD概述制作人：魏旭第二章显示控制命令制作人：魏旭在绘制图形时，由于显示屏的大小有限，画图时经常放大局部画图，然后再放大另外局部画图，这样就经常要对视窗进行放大和缩小。一、视窗缩放ZOOM→Z功能：ZOOM命令可以改变实体在视窗中显示的大小，便于用户观察图形。操作方法：Z计算机出现提示如下：指定窗口角点，输入比例因子(nX或nXP)，或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)]<实时>:直接确定窗口的两个角点进行窗口放大。输入A全图缩放，将所有图形实体都显示到你设定的图形范围之内。输入D动态放缩，出现动态窗口，动态窗口可以上下左右移动，动态窗口中的图形被放大。窗口的大小可以调整输入E尽量大，将所有图形显示在屏幕上，并最大限度充满整个屏幕。输入P返回前一视图，将返回上一视图。最多可保存10个视图比例缩放：输入数字后加字母X，表示相对当前视图的缩放倍数。输入2X放大1倍，输入0.5X缩小一倍二、视窗平移PAN→P功能：PAN命令可平移屏幕，以显示屏幕外的画面部分，并保持原来的比例。操作：P出现一个手，可以上下、左右移动屏幕。三、鸟瞰视窗AV功能：可以快速地找出当前视图在整个图形中的位置并便于平移和缩放图形操作：AV出现一个鸟瞰视窗，可以平移和缩放第三章绘图前的准备制作人：魏旭本章要点：•AutoCAD2004的键盘定义和坐标系统•模型空间和图纸空间•图层控制•定制AutoCAD绘图环境一、功能键的使用F1键：启动AutoCAD的在线帮助对话框，即执行HELP命令；F2键：打开或关闭AutoCAD的文本窗口；F3键：对象捕捉设置切换；F4键：开关数字化仪；F5键：设置当前的等轴平面；功能键的使用F6键：坐标显示方式转换；F7键：打开或关闭栅格；F8键：打开或关闭正交方式；F9键：打开或关闭捕捉方式；F10键：打开或关闭极轴捕捉方式。F11键：打开或关闭对象捕捉跟踪。二、AutoCAD2004的坐标系统1、笛卡耳坐标系统AutoCAD2004采用三维笛卡儿坐标系统来确定点的位置。2、世界坐标系统世界坐标系统简称WCS，世界坐标系统的X轴正方向水平向右，Y轴正方向垂直向上，Z轴正方向垂直屏幕平面向外。3、用户坐标系统由用户自己定义的坐标系统称为用户坐标系统，简称UCS以方便用户绘制图形。在缺省情况下，用户坐标系统和世界坐标系统相重合。4、坐标输入方法绝对坐标绝对坐标是以原点（0，0，0）为基点定位所有点。用户可以用“X，Y”的方式输入坐标。相对坐标相对坐标是某点（假如A点）相对于某一特定点（假如B点）的位置。用户可以用“@x,y”的方式输入相对坐标。绝对极坐标极坐标是通过相对于极点的距离和角度来定义绝对极坐标均以原点为极点。输入格式是“极径<角度”相对极坐标相对极坐标通过相对于某一特定点的极径和偏移角度来表示。输入格式是：“@极径<角度”坐标的简单输入方法按F8打开正交，指明方向，输入距离举例说明：用相对坐标画1500×750的矩形举例说明：用相对极坐标画1500×750的矩形三、模型空间与图纸空间1、模型空间和图纸空间的概念模型空间模型空间，就是创建工程模型的空间。图纸空间图纸空间则侧重于图纸的布局2、模型空间和图纸空间的切换单击[模型]标签，即可进入模型空间。单击[布局]标签，则进入图纸空间。四、图层控制1、什么叫图层一个图层就像一张透明图纸，可以在上面分别绘制不同实体，最后再将这些透明纸叠加起来，从而得到最终的复杂图形2、使用图层优点节省存储空间控制图形的颜色、线条宽度、线型属性统一控制同类图形实体的显示、冻结等特性3、图层属性每个图层都可以设置图层的颜色、线形、线宽。分层绘图原理4、什么是0层？0层是AutoCAD自动建立的图层，只要打开图形就有0层5、什么是当前图层？当前正在使用的图层。新建的图形自动放入当前层。AutoCAD中可以有无限多个图层，图层根据需要建立，每个图层可设置名称、线型、颜色、线宽、打印样式等。6、建筑绘图使用提示在绘制图形之前，需要对图形进行合理分类。然后创建多个图层，分别对图层设置不同的颜色。绘图时，将每类图形放置到一个图层下。图层名最好取具有含义的名字，易于记忆和管理。只有充分...
