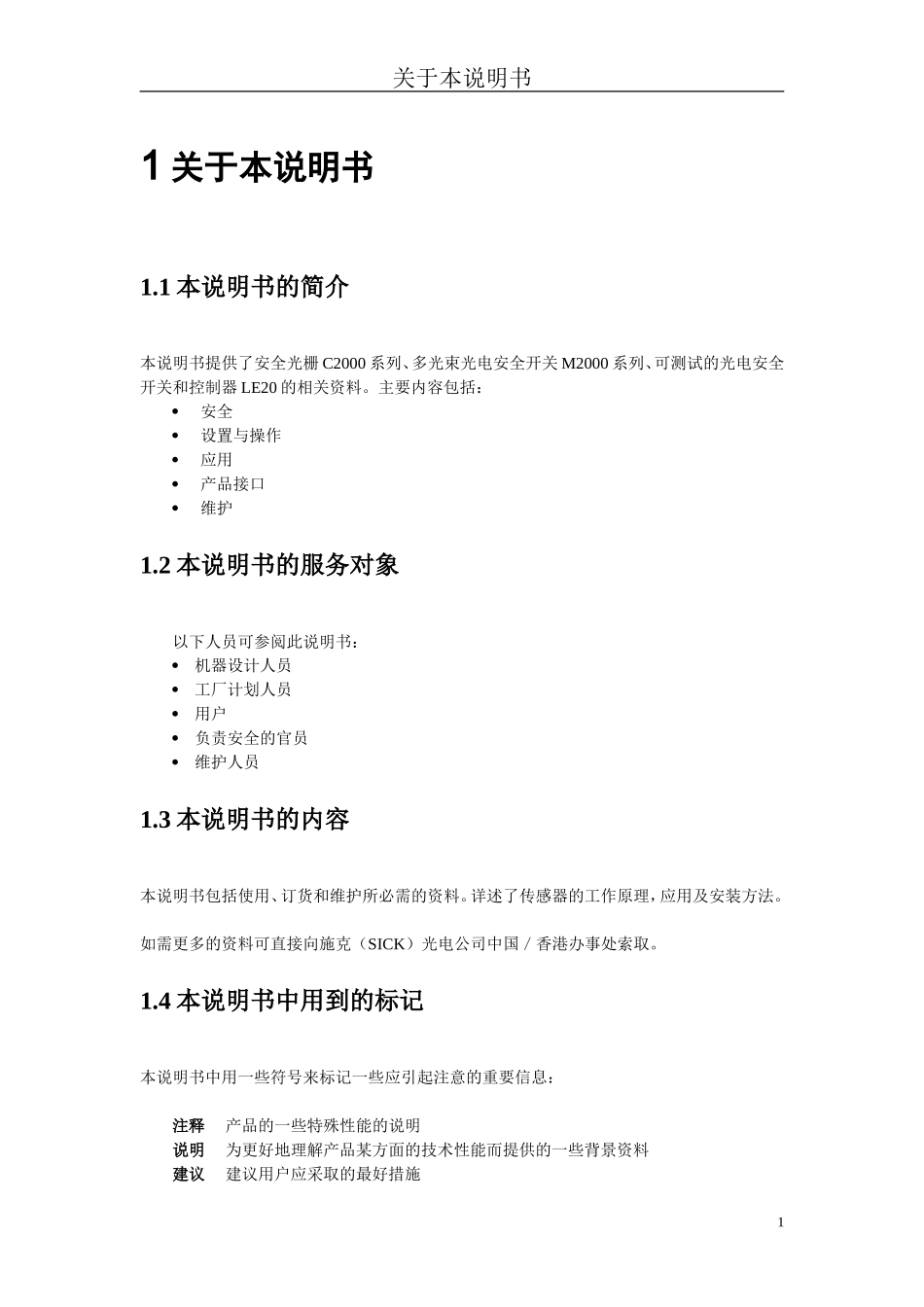

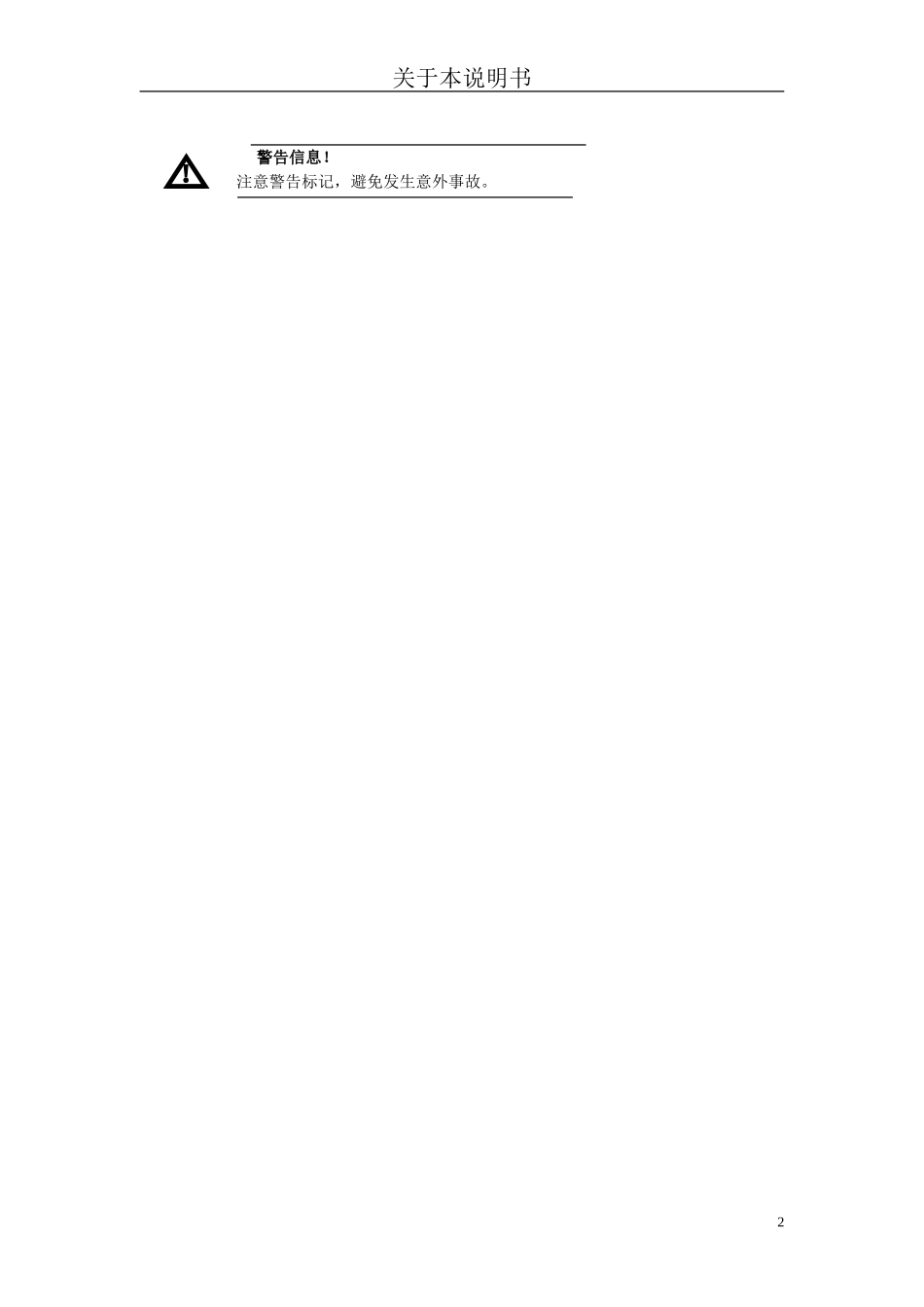

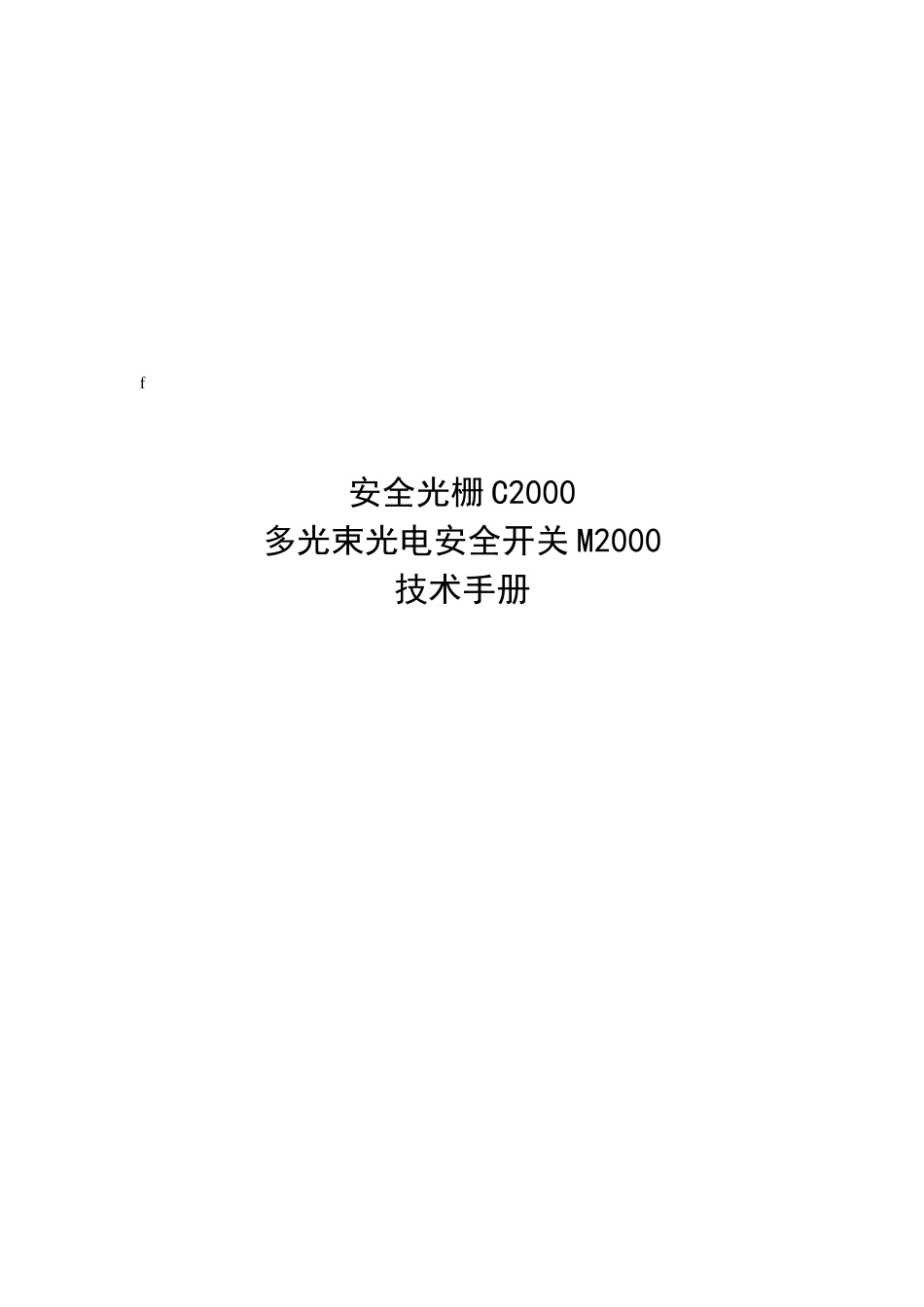

f安全光栅C2000多光束光电安全开关M2000技术手册关于本说明书1关于本说明书1.1本说明书的简介本说明书提供了安全光栅C2000系列、多光束光电安全开关M2000系列、可测试的光电安全开关和控制器LE20的相关资料。主要内容包括：安全设置与操作应用产品接口维护1.2本说明书的服务对象以下人员可参阅此说明书：机器设计人员工厂计划人员用户负责安全的官员维护人员1.3本说明书的内容本说明书包括使用、订货和维护所必需的资料。详述了传感器的工作原理，应用及安装方法。如需更多的资料可直接向施克（SICK）光电公司中国／香港办事处索取。1.4本说明书中用到的标记本说明书中用一些符号来标记一些应引起注意的重要信息：注释产品的一些特殊性能的说明说明为更好地理解产品某方面的技术性能而提供的一些背景资料建议建议用户应采取的最好措施1关于本说明书警告信息！注意警告标记，避免发生意外事故。2使用安全须知2使用安全须知2.1专家指导为保证安全，安装和电气接线只能由具有相关知识的专业人士进行。针对各个环节，需要以下技能：2.1.1安装具有机械安装经验熟悉车间现有的安全标准2.1.2电气接线具有电气接线经验熟悉现有的电气安全标准2.1.3测试与初始启动有些国家和地区要求测试与初始启动必须由专业人士来进行。2.1.4操作操作者在使用光电安全设备前，必须由有关专家进行指导培训。2.2装置的使用2.2.1C2000、M2000和可测试的光电安全开关安全光栅C2000是用来对机器和设备周围的危险区进行手臂安全保护的。多光束光电安全开关M2000和可测试的光电安全开关是用来防止人员进入机器和设备周围的危险区。因此，这些安全装置必须安装于危险区的入口处。当至少有一条光束被遮断时，机器的危险动作就会被停止。注释：C2000和M2000可单独使用，也可和安全控制装置、紧急停机装置或控制器LE20一起使用组成完整的安全控制系统。可测试的光电安全开关用做安全功能时，必须3使用安全须知和控制器LE20一起使用。2.2.2安全控制器LE20控制器LE20是与C2000、M2000或可测试的光电安全开关结合使用的，它可连接于机器控制系统和安全开关之间。它周期性地检测光电安全开关的工作情况，一旦发现异常，立刻停止危险动作，以保证安全。另外，它还能提供给光电开关系统更进一步的安全和监控功能。2.3正确使用安全光栅C2000、多光束光电安全开关M2000、可测试的光电安全开关和控制器LE20只能在2.2节“设备使用”中指定的范围内使用。使用时必须按照技术说明书来操作，任何其它的用法或对装置的改装，即使是部分的，都将导致失去施克公司（SICKAG）安全保证的承诺。2.4安全建议和保护措施为保证正确使用，必须注意以下各点：2.4.1术语图2.1：术语4使用安全须知①=外壳长度②=光束直径③=保护区高度④=光束间距⑤=保护区宽度⑥=分辨度5使用安全须知2.4.2安全建议只有满足以下各点，才能保证装置的安全保护功能：外部供电电源必须符合欧盟EN60204安全条例的要求，以保证在掉电的情况下，仍能保持主电路接通20ms。合适的电源供应器可作为附件向SICK公司购买（Siemens6EP1型号）需要注意操作手册中关于电气连接和初始启动的各点要求安全装置的电气信号必须能影响到机器或厂房的控制系统必须保证在任何时候都可以停止机器的危险动作安装和使用时，必须遵守有关的安全法律和条例安全装置安装的位置必须满足：当至少一条光束被遮断后，在到达危险点前，机器的危险动作必须能被停止。这就需要按照欧盟prEN999的有关条例来规定一个安全距离。必须保证，当有人在危险区时，危险动作不能开始。2.4.3使用C2000的注意事项发射器和接收器的分辨度必须一致。必须防止从上、下、左、右、后进入危险区。图2.2：安装C2000时：必须防止从上、下、左、右、后进入危险区2.4.4使用M2000和可测试的光电安全开关的注意事项光束数，发射器到接收器的距离必须正确只有通过光束构成的保护区才能到达危险区6使用安全须知图2.3：屏蔽传感器（MutingSensors）的安装①=不能使其同时激活两个相对安装的开关②=不能使其同时激活两个相邻安装的开关2.5环保措施安全光栅C2000、多光束光电安全...
