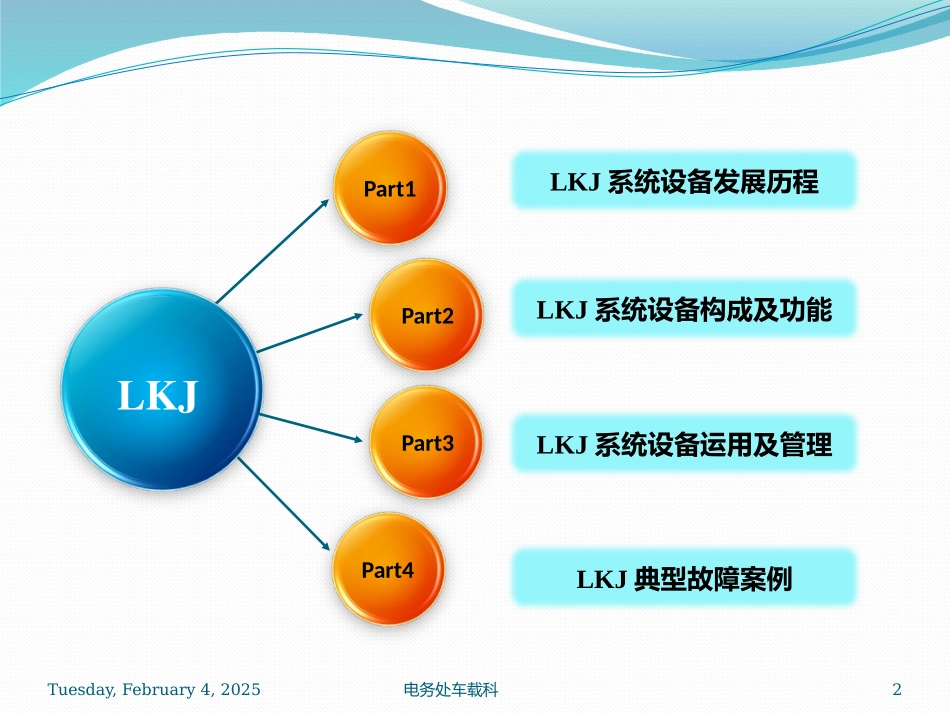

Tuesday,February4,20251LKJ系统设备简要介绍电务处车载科Tuesday,February4,20252Part1LKJPart2Part4LKJ系统设备发展历程LKJ系统设备构成及功能LKJ系统设备运用及管理Part3LKJ典型故障案例电务处车载科Tuesday,February4,20253LKJ系统设备发展历程Part1Tuesday,February4,20254LKJ定义：列车运行监控装置（LKJ）是中国铁路列车运行控制系统体系的组成部分，是用于防止列车冒进信号、运行超速事故和辅助机车司机（含动车组司机，下同）提高操纵能力的重要行车设备。LKJ是机车、动车组设备的组成部分。——铁总运〔2014〕107号文件Tuesday,February4,202551.JK-2H型列车运行监控记录装置列车运行监控记录装置的研究开发始于1990年初，最早得到大规模推广的是JK-2H型列车运行监控记录装置。Tuesday,February4,202561、JK-2H型列车运行监控记录装置主机副机压力传感器不增设任何地面设备；参数预存储。总体设计思想解决了距离误差自动校正、机车轮径磨损时测速系统跟踪调整、同一线路中多种信号制式和闭塞方式下监控方式的自动转换等。关键技术控制模式不断完善；功能越来越丰富；监控记录的作用得到加强；大幅提高了机务部门的管理水平。推广应用Tuesday,February4,20257推广使用列车运行监控记录装置的效果“九五”以来和“八五”同期相比，全路重大安全事故大幅减少。020406080100120140“八五”期间“九五”期间全路冒进信号险性事故12516Tuesday,February4,20258LKJ2000型列车运行监控记录装置铁道部组织株洲所、思维公司、北方交大开始研制。通过铁道部科学技术成果鉴定。LKJ2000型比LKJ-93型和JK-2H型在技术等级、功能、人机界面、性能、可靠性和安全性等方面都有了很大程度的提高。主机显示器Tuesday,February4,20259LKJ-15S型列车运行监控记录装置2013年6月，铁路总公司正式立项《新一代LKJ技术研究》（课题号：2013XO01-H）批准开展新一代LKJ技术研究工作。2017年中国铁路总公司对新一代LKJ进行技术评审LKJ-15S系统采用二乘二取二安全计算机，系统安全完整性等级达到国际铁路标准SIL4主机显示器10LKJ系统设备构成及原理Part2Tuesday,February4,202511LKJ设备包括装设于机车、动车组上的主机、人机界面单元（显示器）以及与之配套的速度和压力传感器、信息输入、信息输出和连接设备等。LKJ相关设备包括装设于机车、动车组上的机车安全信息综合监测装置（TAX装置）、轨道信息接收处理单元（机车信号）、应答器信息接收单元（BTM）、机车语音记录装置、列车运行状态信息系统（LAIS）车载设备、铁路车号自动识别系统(ATIS)机车车号自动识别设备等。LKJ设备和LKJ相关设备整体构成LKJ系统。一、LKJ系统设备构成Tuesday,February4,202512LKJ2000主机转储器（IC）卡地面微机系统制动控制机构压力传感器1压力传感器2压力传感器3速度传感器地面信息输入地面信息接收器机车工况输入机车信号轨道电路接收线圈TAX2TMIS语音录音平面调车接口盒平调灯显设备I端双针表II端双针表II端显示器鸣笛装置I端显示器运行记录分析软件线路数据编辑软件IC卡管理软件LAIS系统地面软件其它地面软件LAIS系统车载设备I端通话器II端通话器一、LKJ系统设备构成Tuesday,February4,202513TSC1无线传输车载主机TS1TS2TS6TS9CANLKJ-2000型监控装置CAN/RS485X36TMISRS485CANTAL93接线盒RS485TAX2装置Ⅰ端车载通话器Ⅱ端车载通话器110V机车电源110V机车电源WLANGPRS110V机车电源机车鸣笛记录接口装置CAN110V机车电源总线扩展盒鸣笛转换器110VGPS-2000装置110V机车电源WLAN/GPRS二合一天线LKJ-GPS天线RS485TX5TX2电子标签TX8无线列调CIR主机TX9110V机车电源工况制动信号X30X37事故状态记录器RS485CAN闸缸压力传感器均衡风缸I压力传感器均衡风缸II压力传感器X33X2TX1X32调车信号接线盒X22110V机车电源I端监控屏X38CANX9X6II端监控屏X39CANX9语音箱A语音箱BX7110V机车电源RS485X34X6YX5YX11YX10YX1110V机车电源YX9110V机车电源YX4XYX6YX2EX2EX4EX1X5X4X1X8TX13JX2JX1JX4JX3RT1RT1RT2RT2GPX3GPX5GPX1录音X7110V机车电源速度表数模转换盒X1X2X3速度传感器列车管压力传感器本/补切换装置ZX32ZX30TX32TX30I端八灯信号机JT-...
