USB接口针脚定义及详细说明(附图文说明)VIP免费

USB接口针脚定义及详细说明(附图文说明)_第1页
1/2
USB接口针脚定义及详细说明(附图文说明)_第2页
2/2

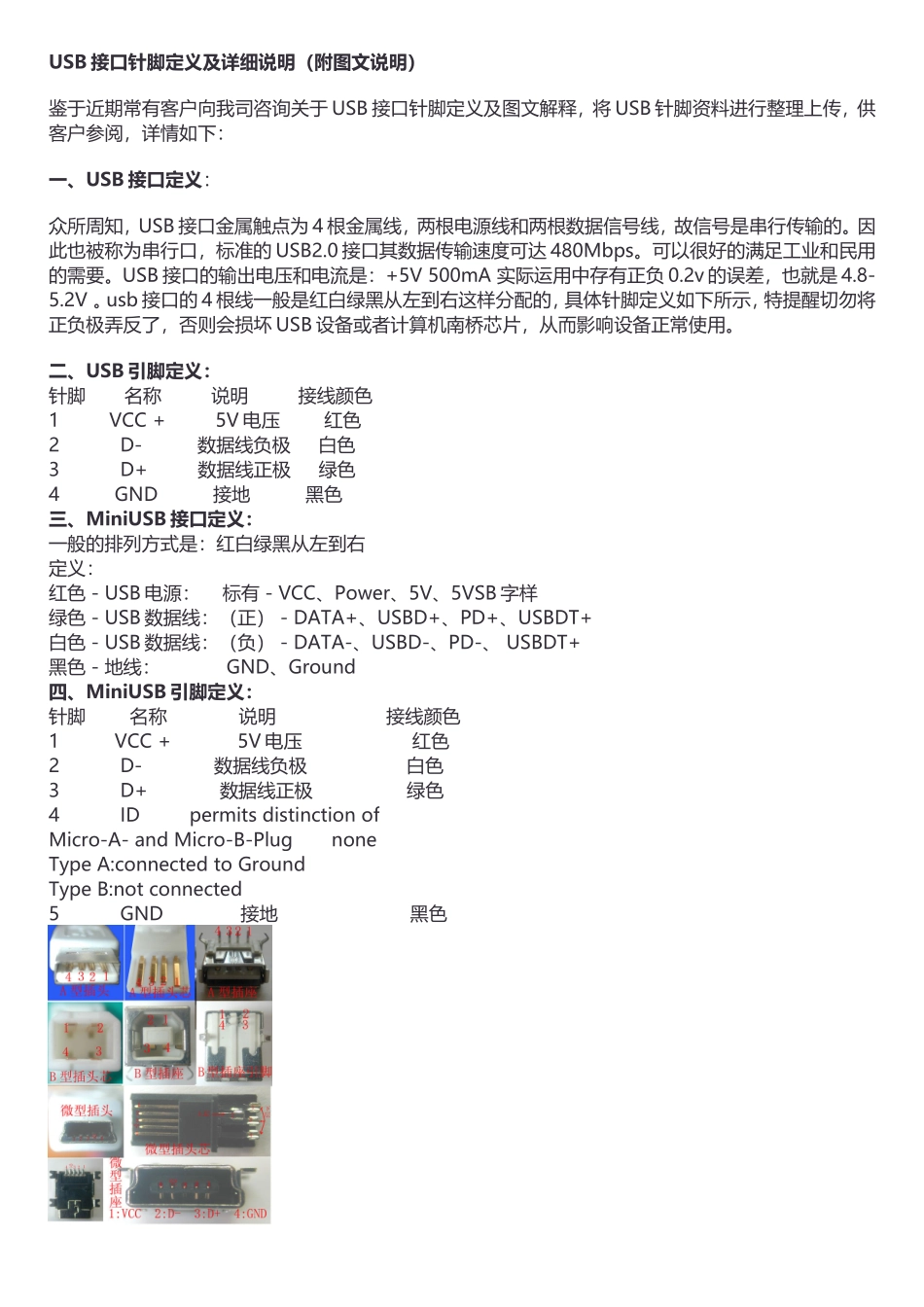

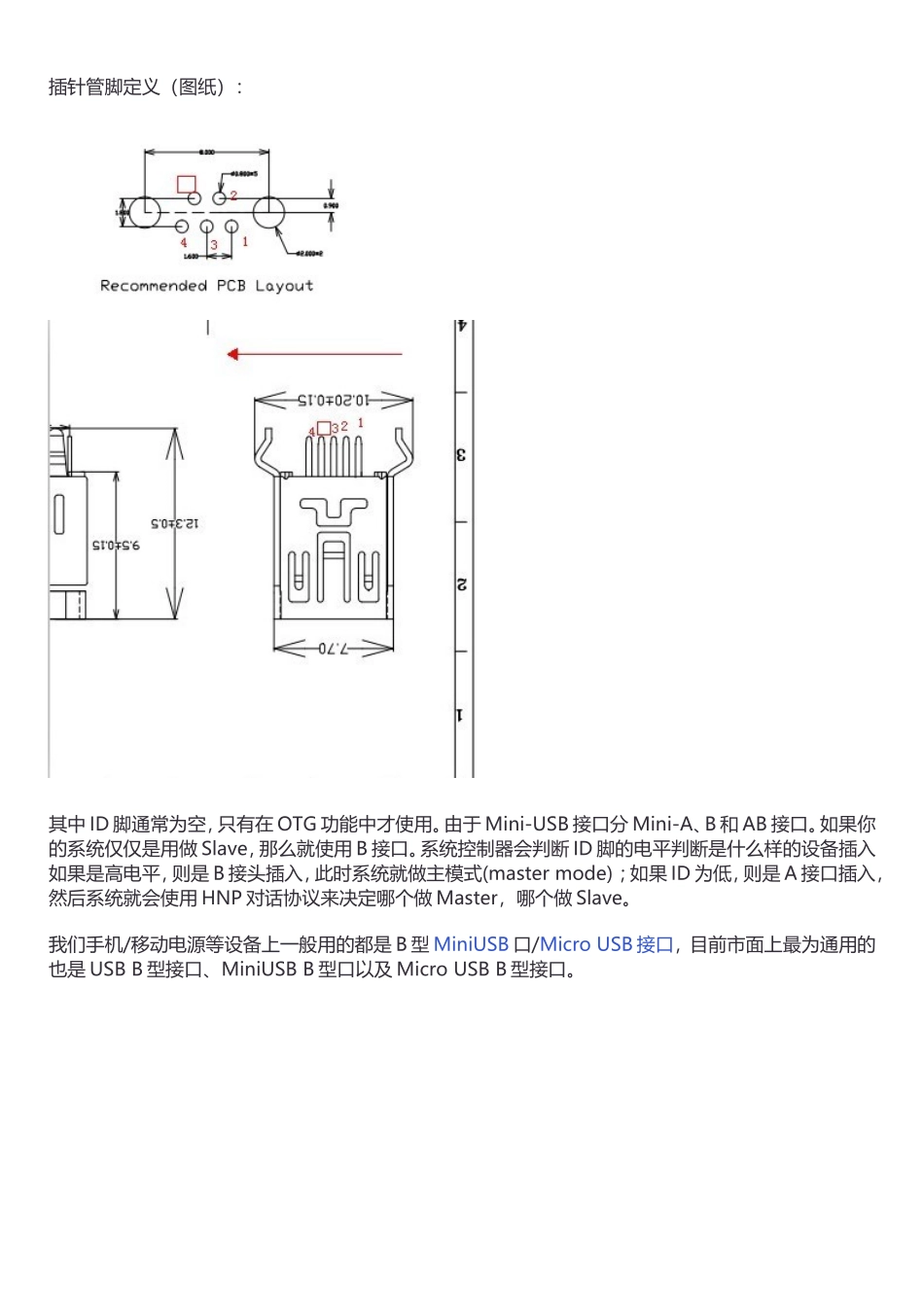

USB接口针脚定义及详细说明(附图文说明)鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释,将USB针脚资料进行整理上传,供客户参阅,详情如下:一、USB接口定义:众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的。因此也被称为串行口,标准的USB2.0接口其数据传输速度可达480Mbps。可以很好的满足工业和民用的需要。USB接口的输出电压和电流是:+5V500mA实际运用中存有正负0.2v的误差,也就是4.8-5.2V。usb接口的4根线一般是红白绿黑从左到右这样分配的,具体针脚定义如下所示,特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片,从而影响设备正常使用。二、USB引脚定义:针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色三、MiniUSB接口定义:一般的排列方式是:红白绿黑从左到右定义:红色-USB电源:标有-VCC、Power、5V、5VSB字样绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT+黑色-地线:GND、Ground四、MiniUSB引脚定义:针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermitsdistinctionofMicro-A-andMicro-B-PlugnoneTypeA:connectedtoGroundTypeB:notconnected5GND接地黑色插针管脚定义(图纸):其中ID脚通常为空,只有在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。如果你的系统仅仅是用做Slave,那么就使用B接口。系统控制器会判断ID脚的电平判断是什么样的设备插入如果是高电平,则是B接头插入,此时系统就做主模式(mastermode);如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。我们手机/移动电源等设备上一般用的都是B型MiniUSB口/MicroUSB接口,目前市面上最为通用的也是USBB型接口、MiniUSBB型口以及MicroUSBB型接口。
