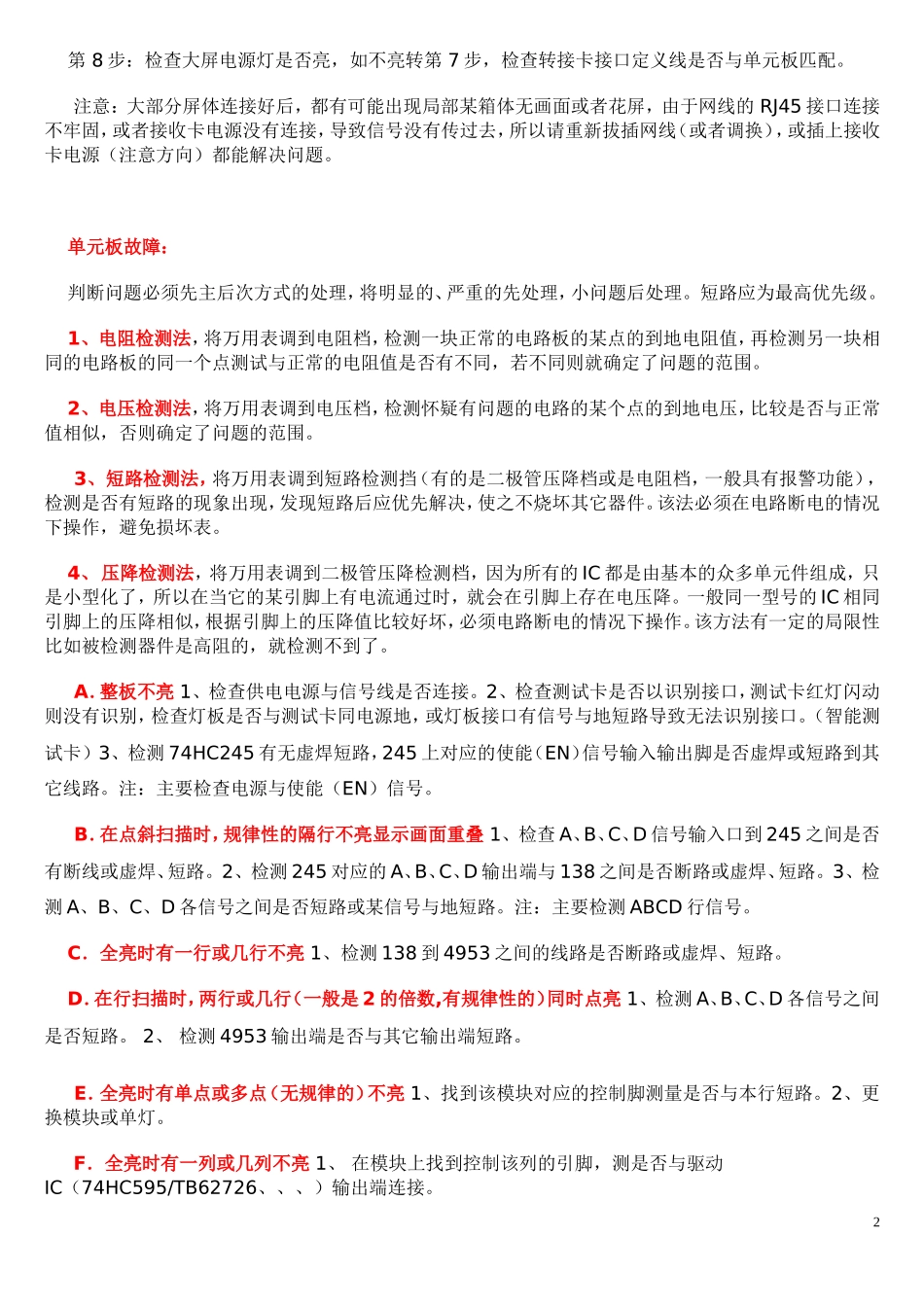

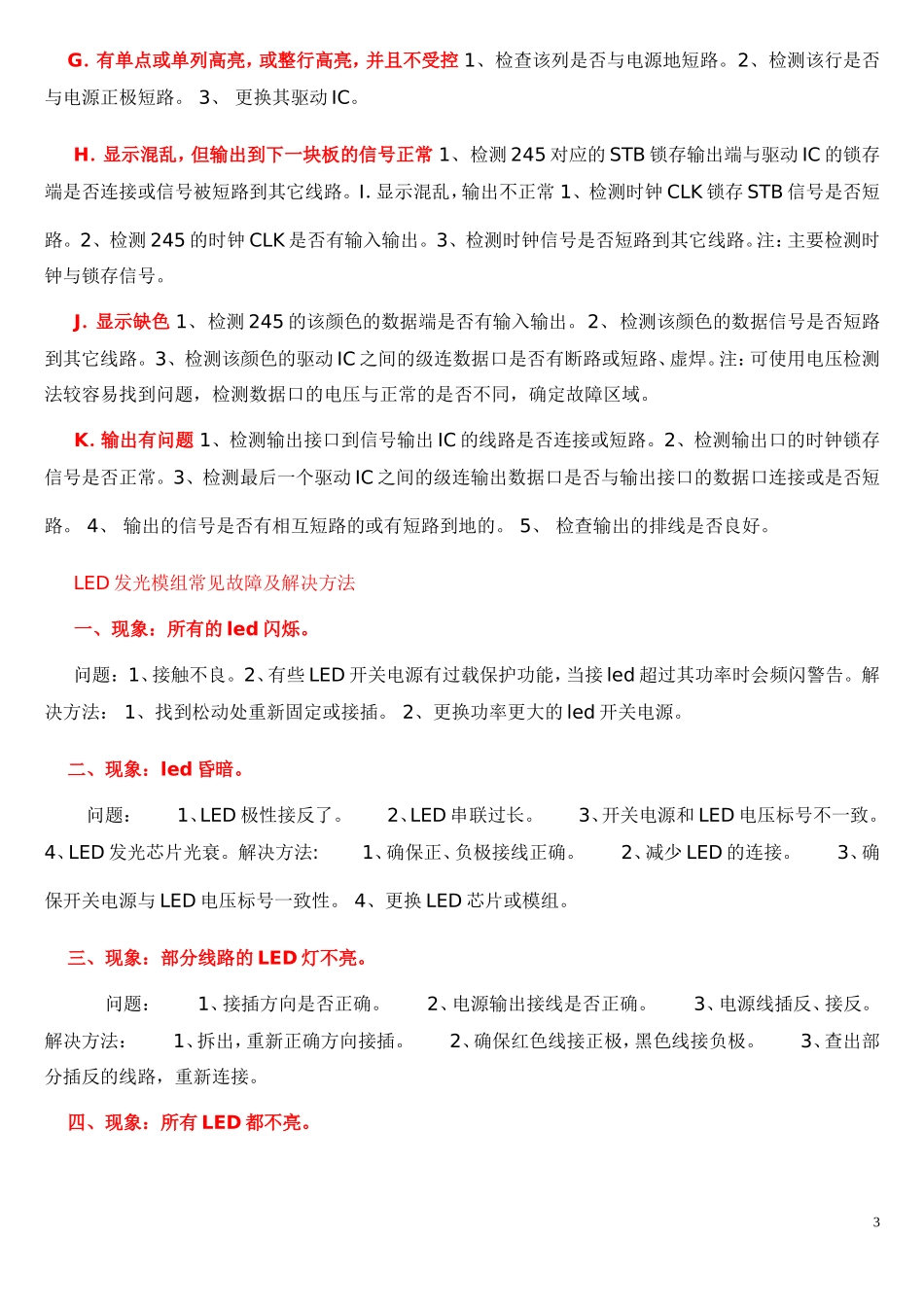

LED显示屏常见的故障及其排除方法总汇Ⅰ.整屏不亮（黑屏）1、检测电源是否通电。2、检测通讯线是否接通，有无接错。（同步屏）3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。4、电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。（同步屏）Ⅱ.整块单元板不亮（黑屏）1、连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常。2、连续几块板纵方向不亮，检查此列电源供电是否正常。Ⅲ.单元板上行不亮1、查行脚与4953输出脚是否有通。2、查138是否正常。3、查4953是否发烫或者烧毁。4、查4953是否有高电平。5、查138与4953控制脚是否有通。Ⅳ.单元板不亮1、查595是否正常。2、查上下模块对应通脚是否接通。3、查595输出脚到模块脚是否有通。Ⅴ.单元板缺色1、查245R.G数据是否有输出。2、查正常的595输出脚与异常的595输入脚是否有通。系统故障排除第1步：检查显卡设置部分是否设置好，根据需要设置方法在光盘电子档中有，请查阅。第2步：检查系统基本连接，如DVI线，网线插口是否正确，主控卡与电脑PCI插曹的连接，串口线连接等，连接方法已经有图例，请认真查阅参考第3步：检查电脑及LED电源系统是否满足使用需求。当LED屏体电源不足时，当显接近白色（耗电多）会引起画面闪烁，根据箱体电源需求配制合适供电电源。第4步：检查发送卡的绿灯是否有规律闪烁，闪烁转第6步，如果不闪烁，重新启动，没进win98/2k/xp之前检查绿灯是否有规律闪烁,如闪烁转第二步操作，请检查DVI线连线是否连接好，如果问题没解决为发送卡、显卡和DV线I三者之一有故障，请分别更换后重复第3步。第5步：请按软件说明进行设置或重新安装后再设置，直到发送卡绿灯闪烁，否则重复第3步。第6步：检查接收卡绿灯是否与发送卡绿灯同步闪烁，如果闪烁转第8步，检查红灯是否亮，如果亮转第7步，不亮检查黄灯是否亮，如不亮检查电源是否接反或电源无输出，如亮检查电源电压是否为5V，如是关掉电源，去掉转接卡及排线再试，如问题没解决为接收卡故障，更换接收卡，重复第6步。第7步：检查网线是否连接良好或太长(必须使用标准的超5类网线，无中继器的网线最长距离小与100米)，检查网线是否按标准制作（请查阅统安装与设置），如问题没解决为接收卡故障，更换接收卡，重复第6步。1第8步：检查大屏电源灯是否亮，如不亮转第7步，检查转接卡接口定义线是否与单元板匹配。注意：大部分屏体连接好后，都有可能出现局部某箱体无画面或者花屏，由于网线的RJ45接口连接不牢固，或者接收卡电源没有连接，导致信号没有传过去，所以请重新拔插网线（或者调换），或插上接收卡电源（注意方向）都能解决问题。单元板故障：判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。短路应为最高优先级。1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法有一定的局限性比如被检测器件是高阻的，就检测不到了。A．整板不亮1、检查供电电源与信号线是否连接。2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。注：主要检查电...
