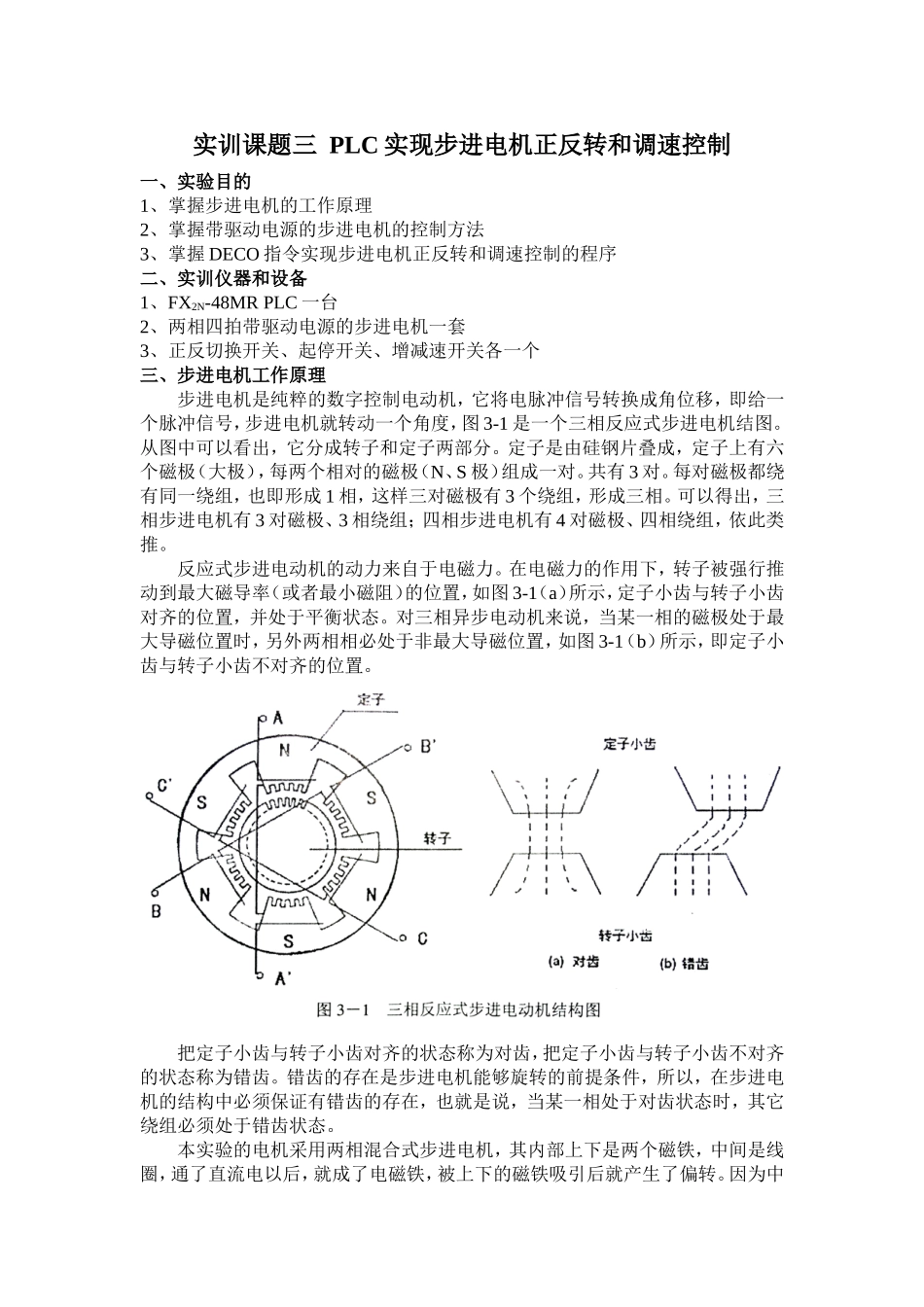

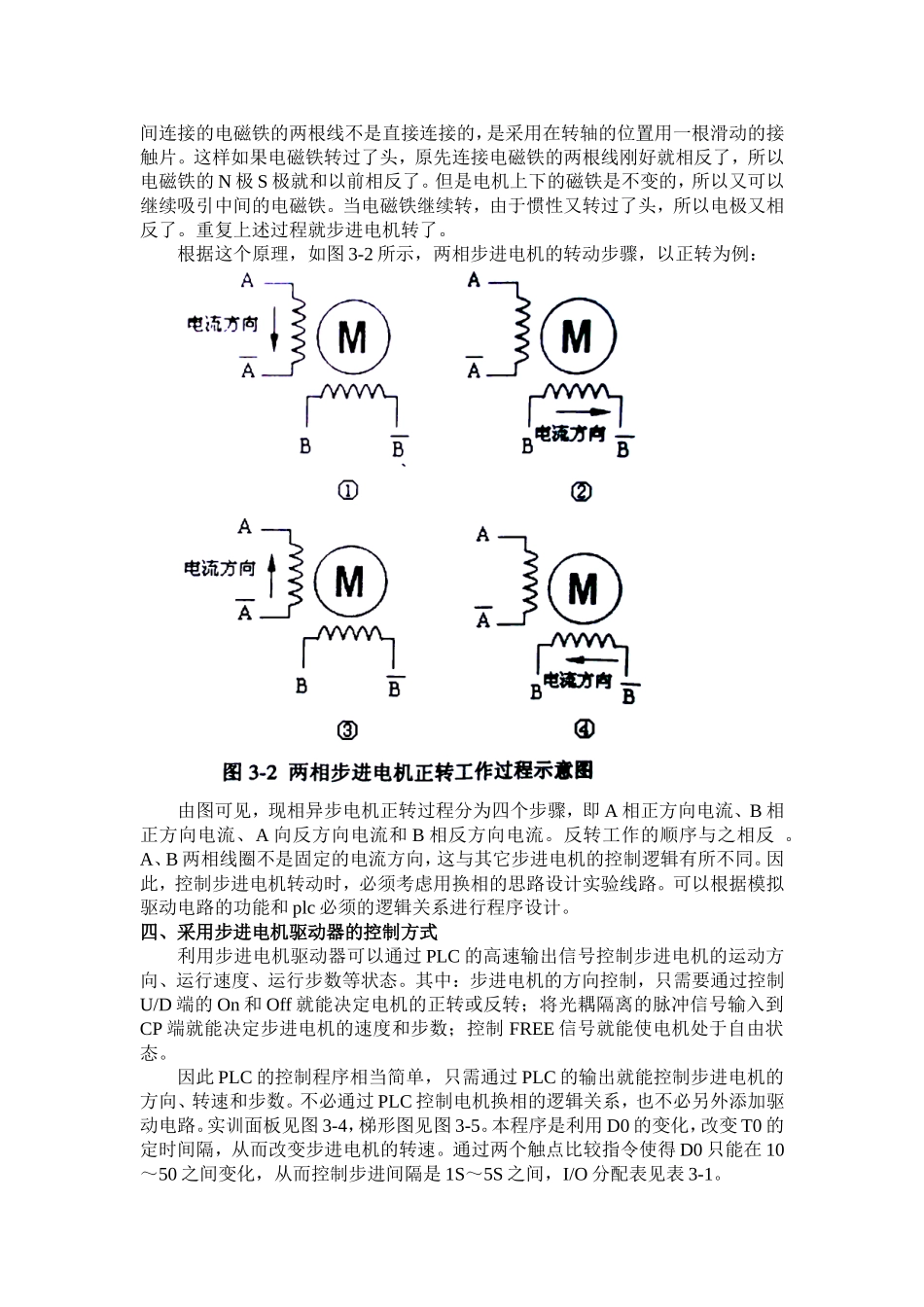

实训课题三PLC实现步进电机正反转和调速控制一、实验目的1、掌握步进电机的工作原理2、掌握带驱动电源的步进电机的控制方法3、掌握DECO指令实现步进电机正反转和调速控制的程序二、实训仪器和设备1、FX2N-48MRPLC一台2、两相四拍带驱动电源的步进电机一套3、正反切换开关、起停开关、增减速开关各一个三、步进电机工作原理步进电机是纯粹的数字控制电动机，它将电脉冲信号转换成角位移，即给一个脉冲信号，步进电机就转动一个角度，图3-1是一个三相反应式步进电机结图。从图中可以看出，它分成转子和定子两部分。定子是由硅钢片叠成，定子上有六个磁极（大极），每两个相对的磁极（N、S极）组成一对。共有3对。每对磁极都绕有同一绕组，也即形成1相，这样三对磁极有3个绕组，形成三相。可以得出，三相步进电机有3对磁极、3相绕组；四相步进电机有4对磁极、四相绕组，依此类推。反应式步进电动机的动力来自于电磁力。在电磁力的作用下，转子被强行推动到最大磁导率（或者最小磁阻）的位置，如图3-1（a）所示，定子小齿与转子小齿对齐的位置，并处于平衡状态。对三相异步电动机来说，当某一相的磁极处于最大导磁位置时，另外两相相必处于非最大导磁位置，如图3-1（b）所示，即定子小齿与转子小齿不对齐的位置。把定子小齿与转子小齿对齐的状态称为对齿，把定子小齿与转子小齿不对齐的状态称为错齿。错齿的存在是步进电机能够旋转的前提条件，所以，在步进电机的结构中必须保证有错齿的存在，也就是说，当某一相处于对齿状态时，其它绕组必须处于错齿状态。本实验的电机采用两相混合式步进电机，其内部上下是两个磁铁，中间是线圈，通了直流电以后，就成了电磁铁，被上下的磁铁吸引后就产生了偏转。因为中间连接的电磁铁的两根线不是直接连接的，是采用在转轴的位置用一根滑动的接触片。这样如果电磁铁转过了头，原先连接电磁铁的两根线刚好就相反了，所以电磁铁的N极S极就和以前相反了。但是电机上下的磁铁是不变的，所以又可以继续吸引中间的电磁铁。当电磁铁继续转，由于惯性又转过了头，所以电极又相反了。重复上述过程就步进电机转了。根据这个原理，如图3-2所示，两相步进电机的转动步骤，以正转为例：由图可见，现相异步电机正转过程分为四个步骤，即A相正方向电流、B相正方向电流、A向反方向电流和B相反方向电流。反转工作的顺序与之相反。A、B两相线圈不是固定的电流方向，这与其它步进电机的控制逻辑有所不同。因此，控制步进电机转动时，必须考虑用换相的思路设计实验线路。可以根据模拟驱动电路的功能和plc必须的逻辑关系进行程序设计。四、采用步进电机驱动器的控制方式利用步进电机驱动器可以通过PLC的高速输出信号控制步进电机的运动方向、运行速度、运行步数等状态。其中：步进电机的方向控制，只需要通过控制U/D端的On和Off就能决定电机的正转或反转；将光耦隔离的脉冲信号输入到CP端就能决定步进电机的速度和步数；控制FREE信号就能使电机处于自由状态。因此PLC的控制程序相当简单，只需通过PLC的输出就能控制步进电机的方向、转速和步数。不必通过PLC控制电机换相的逻辑关系，也不必另外添加驱动电路。实训面板见图3-4，梯形图见图3-5。本程序是利用D0的变化，改变T0的定时间隔，从而改变步进电机的转速。通过两个触点比较指令使得D0只能在10～50之间变化，从而控制步进间隔是1S～5S之间，I/O分配表见表3-1。表3-1I/O分配表输入点输出点X0正转/反转方向Y0电机控制脉冲X1电机转动Y1正转/反转运行X2电机停止X4频率增加X5频率减少图3-5梯形图五、采用PLC直接控制步进电机方式对于两相步进电机控制，根据其工作原理，必须考虑其换向的控制方式，因此将其步骤用代号分解，则为：①实现电流方向A+→A-、②实现电流方向B+→B-、③实现电流方向A-→A+、④实现电流方向B-→B+。如果反转则按照④、③、②、①的顺序控制。PLC的I/O分配表按照表3-2，分配图按照图3-6，梯形图见图3-7。表3-2PLC的I/O分配表输入点输出点X0正转运行COM1DC+12VX1反转运行Y0A+X2自动/手动Y1B+X3单步运行Y2A-X4频率增加Y3B-X5频率减少COM2DC+12VGNDY4A-Y5B-Y6A+Y7B+步进电机正反转和调速控制的梯形图...
