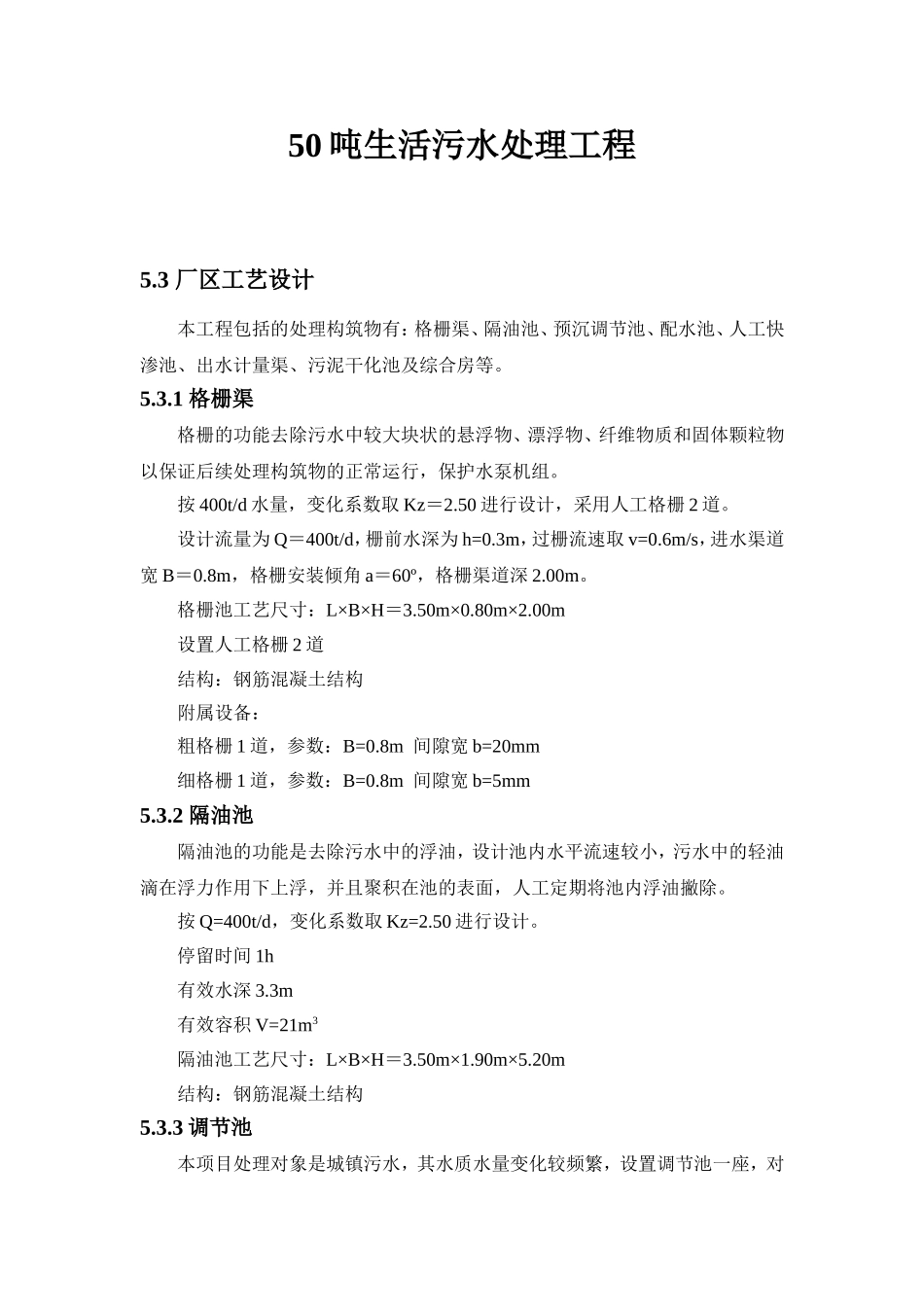

50吨生活污水处理工程5.3厂区工艺设计本工程包括的处理构筑物有：格栅渠、隔油池、预沉调节池、配水池、人工快渗池、出水计量渠、污泥干化池及综合房等。5.3.1格栅渠格栅的功能去除污水中较大块状的悬浮物、漂浮物、纤维物质和固体颗粒物以保证后续处理构筑物的正常运行，保护水泵机组。按400t/d水量，变化系数取Kz＝2.50进行设计，采用人工格栅2道。设计流量为Q＝400t/d，栅前水深为h=0.3m，过栅流速取v=0.6m/s，进水渠道宽B＝0.8m，格栅安装倾角a＝60º，格栅渠道深2.00m。格栅池工艺尺寸：L×B×H＝3.50m×0.80m×2.00m设置人工格栅2道结构：钢筋混凝土结构附属设备：粗格栅1道，参数：B=0.8m间隙宽b=20mm细格栅1道，参数：B=0.8m间隙宽b=5mm5.3.2隔油池隔油池的功能是去除污水中的浮油，设计池内水平流速较小，污水中的轻油滴在浮力作用下上浮，并且聚积在池的表面，人工定期将池内浮油撇除。按Q=400t/d，变化系数取Kz=2.50进行设计。停留时间1h有效水深3.3m有效容积V=21m3隔油池工艺尺寸：L×B×H＝3.50m×1.90m×5.20m结构：钢筋混凝土结构5.3.3调节池本项目处理对象是城镇污水，其水质水量变化较频繁，设置调节池一座，对进水水质水量进行调节，减轻水质水量变化对后续污水处理工艺的冲击负荷。按Q=400t/d，变化系数取Kz=2.50进行设计。有效水深：3.20m停留时间：10h有效容积：167.00m3工艺尺寸：L×B×H=15.00m×3.50m×4.30m结构：钢筋混凝土结构附属设备：潜污泵2台（1用1备）型号：WQ25-8-1.5参数：Q=25m3/h，H=8m，N=1.5kW污水计量：在污水提升管路上设置电磁流量计，对污水瞬间流量和累积流量进行计量。附属设备：电磁流量计1套DN505.3.4反应池在絮凝反应池中，采用机械搅拌，创造适当的水力条件，投加絮凝剂、助凝剂与污水混合发生絮凝反应，在一定时间内凝聚成具有良好物理性能的絮凝体，为杂质颗粒在沉淀阶段迅速沉降分离创造良好的条件。按400t/d水量进行设计。单格工艺尺寸：L×B×H=1.30m×1.00m×2.50m共3格水力停留时间：30min有效水深：2.20m单格有效容积：3m3结构：地上式钢筋混凝土结构附属设备：混合搅拌机：1台，N=0.37kW絮凝搅拌机：2台，N＝0.37kW5.3.5沉淀池污水通过絮凝反应后生成的絮凝体在此处实现泥水分离，在污水处理过程中产生的物化污泥，利用静压排泥方式送至污泥干化池。以400t/d水量进行设计，设置1座竖流沉淀池。停留时间：3.00h有效水深：2.10m表面负荷：0.93m3/m2h沉淀区面积18m2工艺尺寸：L×B×H=4.30m×4.30m×5.20m结构：半地上式钢筋混凝土结构5.3.6配水池用于调节预沉调节池池连续出水与人工快渗池间歇布水之间的水量差，并满足快渗池的快速布水。工艺尺寸：L×B×H=4.30m×3.00m×2.50m有效水深：2.00m有效容积：25m3结构：地上式钢筋混凝土结构5.3.7人工快渗池人工快渗是本处理方案中的主体工艺，主要利用快渗池的物理、化学和生物反应去除水中的COD、SS、氨氮、总磷等。人工快渗池按400t/d进行设计。人工快渗池依地形而异，单池面积为84m2。数量：4座单池尺寸：10.00m×8.40m×2.20m水力负荷：1.20m3/m2d。结构：半地上式砖混结构填料层厚1.2m，底部垫层厚0.6m。CRI-1填料体积：185m3CRI-2填料体积：259m3垫层体积：202m3配水管2套：配水干管De110UPVC管，布水支管采用De50PVC排水管，支管间距3m。集水管2套：集水干管De110UPVC管，集水支管采用De50PVC排水管，支管间距3.5m。集水总管采用De200UPVC管。电动蝶阀：2套DN1005.3.8紫外消毒渠利用紫外线消毒，消灭污水中大部分大肠杆菌等有害菌。工艺尺寸：L×B×H＝4.00m×1.00m×2.50m有效水深：1.3m结构：地下式砖混结构附属设备：紫外消毒模块PDC-300，消毒水量Q=12m3/h，总功率N=300W5.3.9出水计量渠快渗池出水进入出水计量渠后计量排放，同时方便日后水质监测化验采样。工艺尺寸：L×B×H＝5.00m×0.50m×1.80m有效水深：0.50m结构：地下式砖混结构附属设备：明渠式超声波流量计1套Q>400t/d，厂家配套巴氏计量槽。5.3.10污泥干化池定期用污泥泵将预沉调节池中的污泥输送到污泥干化池中，通过自然干化去除污泥中一部分水分后，外运处置。按400t/d水量进行设计，设置污泥干化...
