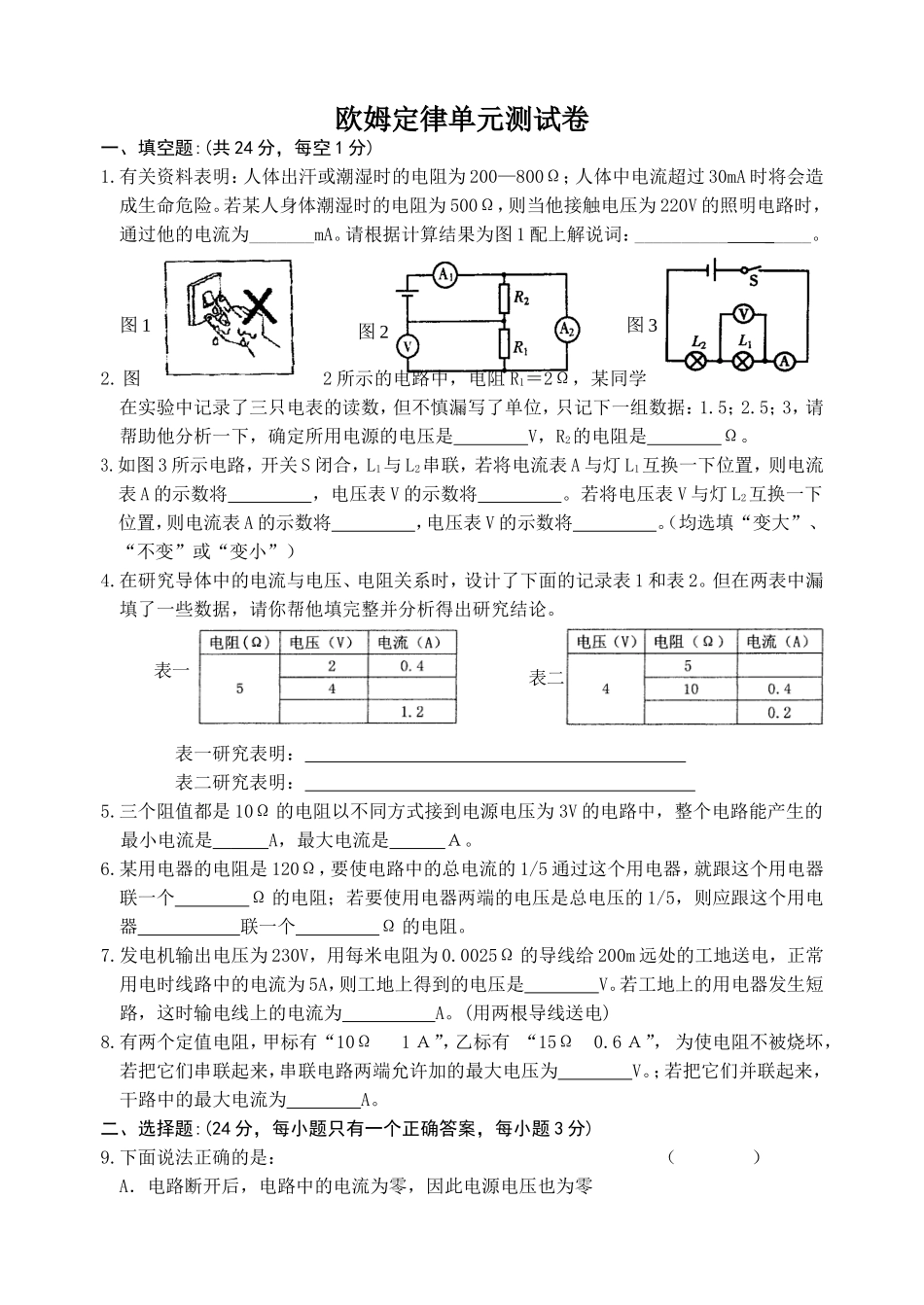

表二图1图3欧姆定律单元测试卷一、填空题:(共24分，每空1分)1.有关资料表明：人体出汗或潮湿时的电阻为200—800Ω；人体中电流超过30mA时将会造成生命危险。若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时，通过他的电流为_______mA。请根据计算结果为图1配上解说词：_______________。2.图2所示的电路中，电阻R1＝2Ω，某同学在实验中记录了三只电表的读数，但不慎漏写了单位，只记下一组数据：1.5；2.5；3，请帮助他分析一下，确定所用电源的电压是V，R2的电阻是Ω。3.如图3所示电路，开关S闭合，L1与L2串联，若将电流表A与灯L1互换一下位置，则电流表A的示数将，电压表V的示数将。若将电压表V与灯L2互换一下位置，则电流表A的示数将，电压表V的示数将。（均选填“变大”、“不变”或“变小”）4.在研究导体中的电流与电压、电阻关系时，设计了下面的记录表1和表2。但在两表中漏填了一些数据，请你帮他填完整并分析得出研究结论。表一研究表明：表二研究表明：5.三个阻值都是10Ω的电阻以不同方式接到电源电压为3V的电路中，整个电路能产生的最小电流是A，最大电流是Ａ。6.某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器联一个Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器联一个Ω的电阻。7.发电机输出电压为230V，用每米电阻为0.0025Ω的导线给200m远处的工地送电，正常用电时线路中的电流为5A，则工地上得到的电压是V。若工地上的用电器发生短路，这时输电线上的电流为A。(用两根导线送电)8.有两个定值电阻，甲标有“10Ω1Ａ”，乙标有“15Ω0.6Ａ”，为使电阻不被烧坏，若把它们串联起来，串联电路两端允许加的最大电压为V。；若把它们并联起来，干路中的最大电流为A。二、选择题:(24分，每小题只有一个正确答案，每小题3分)9.下面说法正确的是：（）A．电路断开后，电路中的电流为零，因此电源电压也为零表一图2图9图8SB．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等。10.在如图4所示的电路中电压U不变，开关K闭合时，关于电表的示数，下列说法正确的是：（）A．电流表的读数增大B.电流表的读数减小C.电压表的读数增大D.电压表的读数减小11.如图5所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=6V,Ubc=0，Udc=0，其故障原因可能是：（）Ａ.开关接触不良，断路了B.电流表断路了Ｃ.小灯泡灯丝断了D.小灯泡被短路了12.如图6所示电路中，电源电压U＝4.5V不变，电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V，为保护电表,变阻器接入电路的阻值范围为：（）A．2.5～10ΩB.0～20ΩC.2.5～20ΩD.0～10Ω13.如图7所示，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向左滑动时：（）A.电流表读数变大，电压表读数变大。B.电流表读数变小，电压表读数变小。C.电流表读数变大，电压表读数变小。D.电流表读数变小，电压表读数变大。14.在如图8所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是:（）A．灯L发生了断路B．灯L发生了短路C．电阻R出现断路D．电阻R出现短路15.某同学用电流表和电压表测甲、乙两段导体的电阻后作出图9所示的图像，由此可判断：（）图4图5图6图7A.R甲=R乙B.R甲>R乙C.R甲
