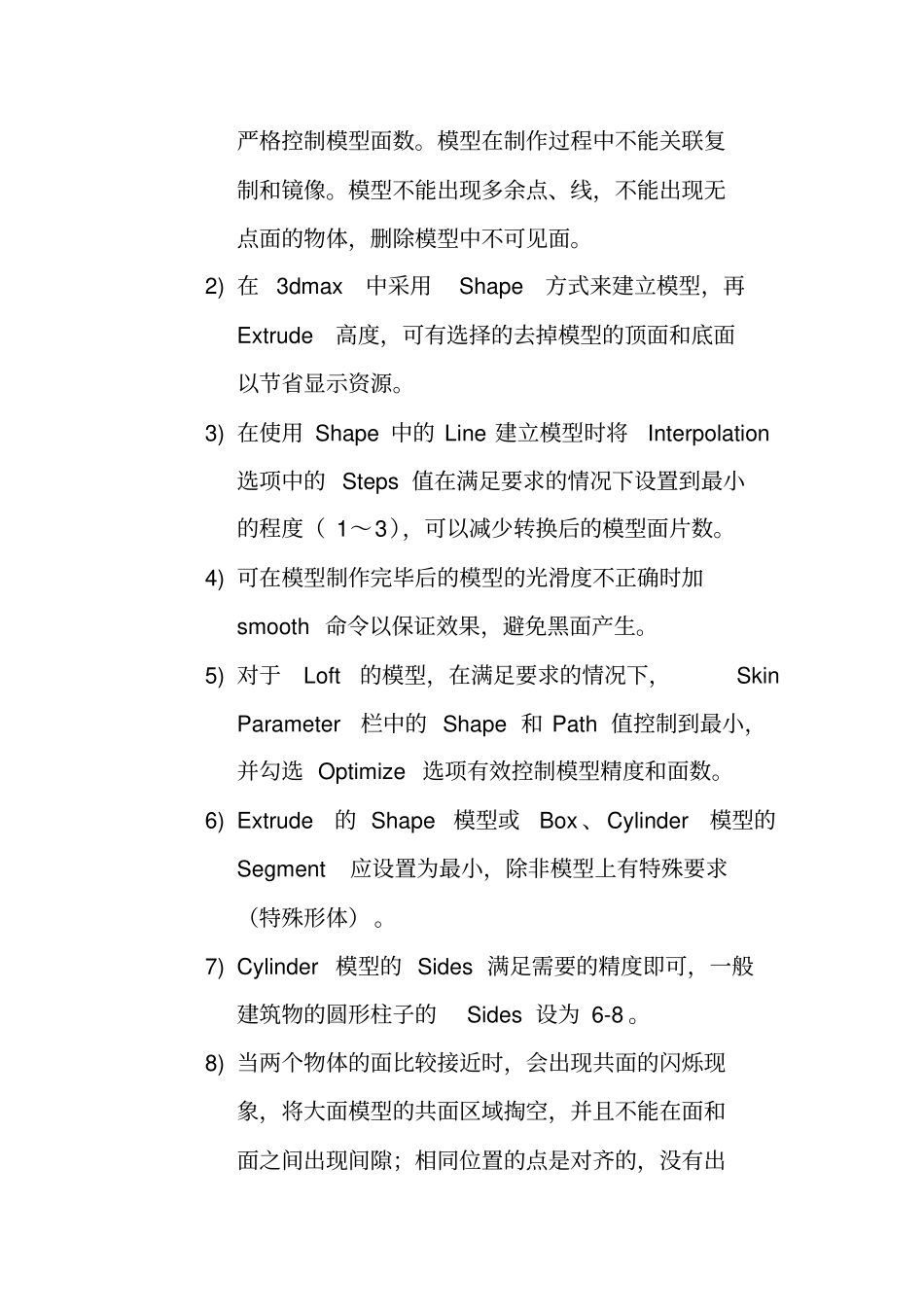

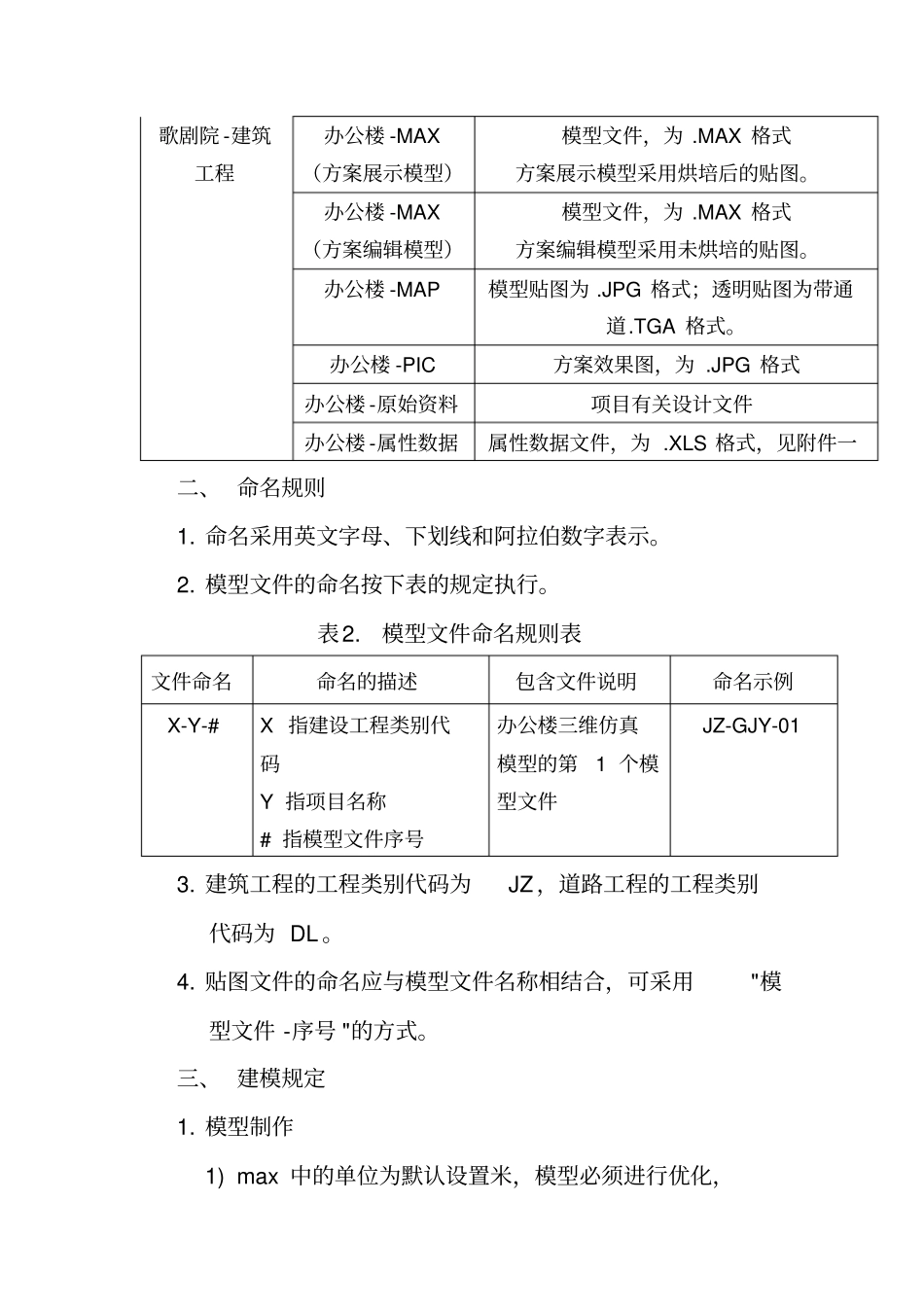

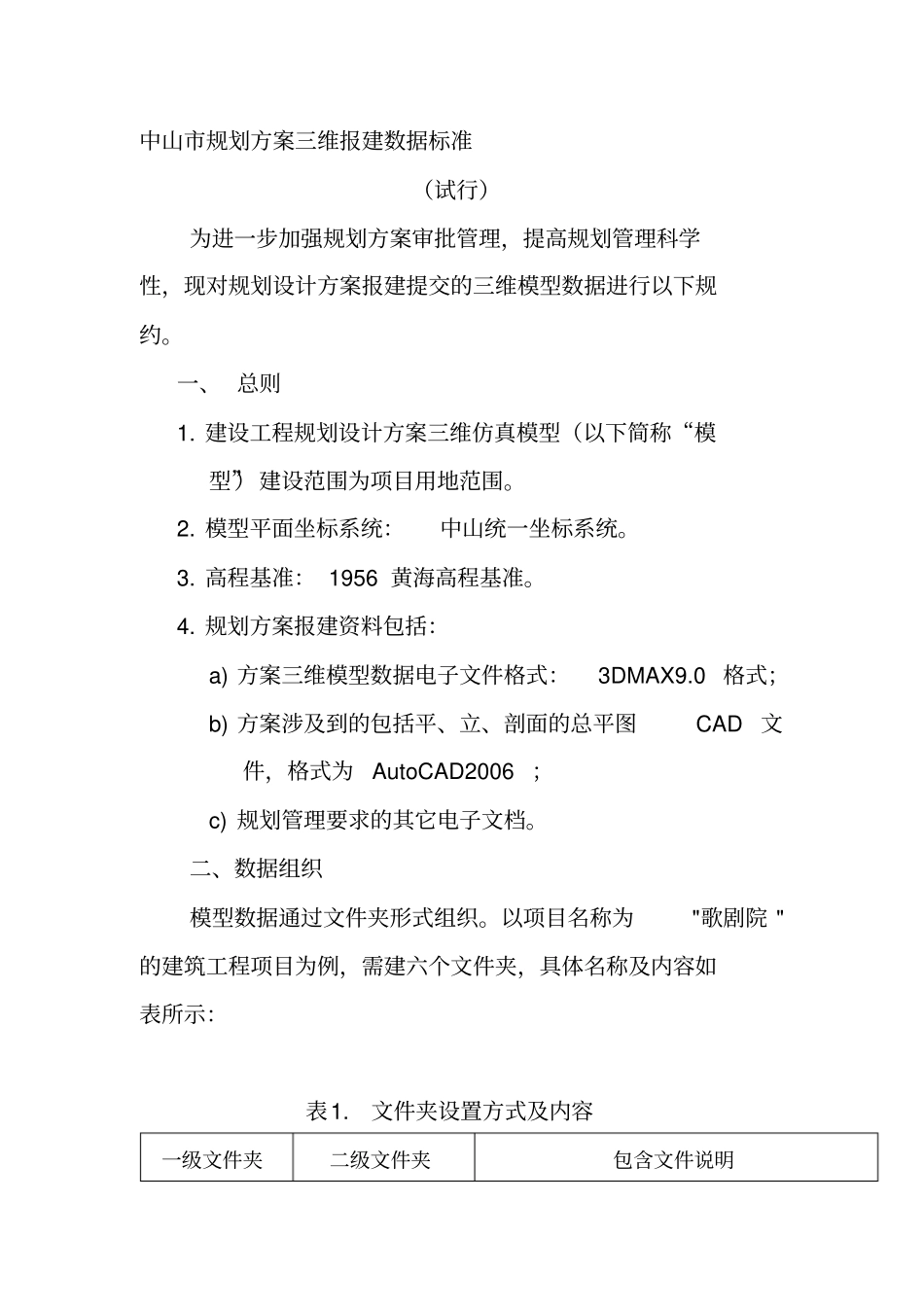

中山市规划方案三维报建数据标准（试行）为进一步加强规划方案审批管理，提高规划管理科学性，现对规划设计方案报建提交的三维模型数据进行以下规约。一、总则1.建设工程规划设计方案三维仿真模型（以下简称“模型”）建设范围为项目用地范围。2.模型平面坐标系统：中山统一坐标系统。3.高程基准：1956黄海高程基准。4.规划方案报建资料包括：a)方案三维模型数据电子文件格式：3DMAX9.0格式；b)方案涉及到的包括平、立、剖面的总平图CAD文件，格式为AutoCAD2006；c)规划管理要求的其它电子文档。二、数据组织模型数据通过文件夹形式组织。以项目名称为"歌剧院"的建筑工程项目为例，需建六个文件夹，具体名称及内容如表所示：表1.文件夹设置方式及内容一级文件夹二级文件夹包含文件说明歌剧院-建筑工程办公楼-MAX（方案展示模型）模型文件，为.MAX格式方案展示模型采用烘培后的贴图。办公楼-MAX（方案编辑模型）模型文件，为.MAX格式方案编辑模型采用未烘培的贴图。办公楼-MAP模型贴图为.JPG格式；透明贴图为带通道.TGA格式。办公楼-PIC方案效果图，为.JPG格式办公楼-原始资料项目有关设计文件办公楼-属性数据属性数据文件，为.XLS格式，见附件一二、命名规则1.命名采用英文字母、下划线和阿拉伯数字表示。2.模型文件的命名按下表的规定执行。表2.模型文件命名规则表文件命名命名的描述包含文件说明命名示例X-Y-#X指建设工程类别代码Y指项目名称#指模型文件序号办公楼三维仿真模型的第1个模型文件JZ-GJY-013.建筑工程的工程类别代码为JZ，道路工程的工程类别代码为DL。4.贴图文件的命名应与模型文件名称相结合，可采用"模型文件-序号"的方式。三、建模规定1.模型制作1)max中的单位为默认设置米，模型必须进行优化，严格控制模型面数。模型在制作过程中不能关联复制和镜像。模型不能出现多余点、线，不能出现无点面的物体，删除模型中不可见面。2)在3dmax中采用Shape方式来建立模型，再Extrude高度，可有选择的去掉模型的顶面和底面以节省显示资源。3)在使用Shape中的Line建立模型时将Interpolation选项中的Steps值在满足要求的情况下设置到最小的程度（1～3），可以减少转换后的模型面片数。4)可在模型制作完毕后的模型的光滑度不正确时加smooth命令以保证效果，避免黑面产生。5)对于Loft的模型，在满足要求的情况下，SkinParameter栏中的Shape和Path值控制到最小，并勾选Optimize选项有效控制模型精度和面数。6)Extrude的Shape模型或Box、Cylinder模型的Segment应设置为最小，除非模型上有特殊要求（特殊形体）。7)Cylinder模型的Sides满足需要的精度即可，一般建筑物的圆形柱子的Sides设为6-8。8)当两个物体的面比较接近时，会出现共面的闪烁现象，将大面模型的共面区域掏空，并且不能在面和面之间出现间隙；相同位置的点是对齐的，没有出现漏缝，没有破面和不合理的面出现。9)由于3dsmax中偏离原心过远会出现捕捉、切割等命令的不精确，从而模型中会产生废点线面，为保证模型精确度需在原点附近制作模型，完成制作后再移动至准确的地理位置。10)阳台、廊柱等小弧形、柱形结构的模型应以12段以内的棱形代替，道路、河道等大弧形结构应以0.5米为边长的棱形代替；11)复杂异型结构宜采用立方体、棱锥体等相似模型替代，细化结构用透明贴图模拟；12)模型不应出现重点、重面、包含和交叉。13)模型必须保持其可编辑性，不得进行塌陷、烘焙等不可逆操作。14)模型中相邻面间重叠的段数、点位要保持一致。15)模型应叠加相应的规划控制数据。16)模型数据制作完成后，应利用三维仿真数据导出插件进行测试。2.纹理1)全部的面都用贴图，即使是单色的面也用贴图。2)材质球类型是BLINN，带透明贴图的材质选择了2—side选项。3)半透明的物体正确设置了opacity数值，不允许设置glossness；透明贴图要在opacity上加。4)每个材质按规范命名，没有重名材质。5)贴图格式，采用JPG格式。贴图文件尺寸必须是2的N次方（8、16、32、64、128、256、512），最大贴图尺寸不能超过(1024×1024)；为了保证沿街建筑的纹理清晰度，尽量保留最大像素的贴图（最大1024×1024）。6)重复纹理贴图使用UVWMap修改器，在材...
