零件图的尺寸标注及公差(最新)VIP免费

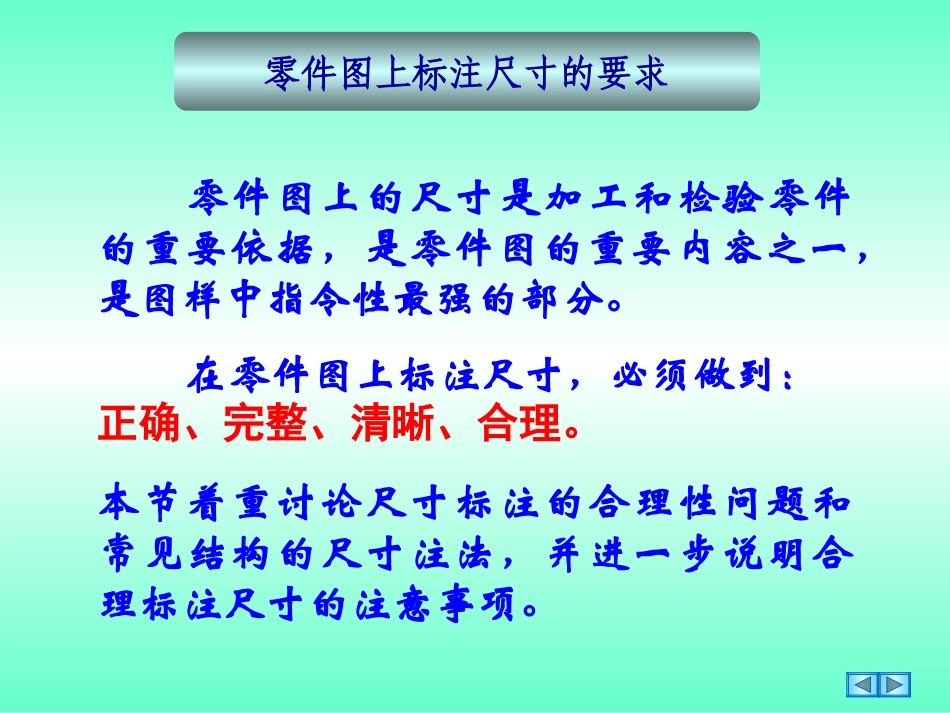

一.尺寸基准及其选择9.4.零件图的尺寸标注二.尺寸标注的形式四.零件图上常见孔的尺寸注法零件图的尺寸标注三.零件图尺寸合理标注应注意的几个问题9.4.1.零件图上标注尺寸的要求零件图上的尺寸是加工和检验零件的重要依据，是零件图的重要内容之一，是图样中指令性最强的部分。在零件图上标注尺寸，必须做到：正确、完整、清晰、合理。本节着重讨论尺寸标注的合理性问题和常见结构的尺寸注法，并进一步说明合理标注尺寸的注意事项。零件图上标注尺寸的要求标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的设计要求，又要符合生产实际，便于加工和测量，并有利于装配。可以用来作基准的几何要素有那些呢？线(端面）基准（轴线）基准面（底面）基准基准（对称面）一.尺寸基准及其选择一、尺寸基准尺寸基准——标注或量取尺寸的起点1.尺寸基准的种类a设计基准从设计角度考虑，为满足零件在机器或部件中对其结构、性能要求而选定的一些基准.B---高度方向设计基准C---长度方向设计基准D---宽度方向设计基准9065628178RA-AB45A13C30A1010+0.02716265¡À0.0215D300M8×0.75(辅助基准）E305840124351.尺寸基准的种类轴承架的设计基准定位面——设计基准定位面——设计基准尺寸基准b工艺基准从加工工艺的角度考虑，为便于零件的加工、测量而选定的一些基准，称为工艺基准。F---工艺基准零件图1815F7052262210702652F18E---长度方向工艺基准L---键槽工艺基准零件图R3L501226124335351006040E定位堵头车刀夹爪E车床卡盘零件（法兰盘）套的工艺基准测量基准加工定位基准尺寸基准2.尺寸基准的选择a选择原则应尽量使设计基准与工艺基准重合，以减少尺寸误差，保证产品质量。b三方基准任何一个零件都有长、宽、高三个方向的尺寸。因此，每一个零件也应有三个方向的尺寸基准。c主辅基准零件的某个方向可能会有两个或两个以上的基准。一般只有一个是主要基准，其它为次要基准，或称辅助基准。应选择零件上重要几何要素作为主要基准。2.基准的选择•功能尺寸从设计基准开始标注，不重要的尺寸从工艺基准开始标注。尺寸基准•最好使设计基准与工艺基准重合。•起主要作用的称为主要基准，起辅助作用的称为辅助基准。主要基准与辅助基准及两辅助基准之间都应有联系尺寸。举例本例中的基准，既满足设计要求，又符合工艺要求。是典型的设计基准与工艺基准重合的例子。B---高度方向设计基准C---长度方向设计基准D---宽度方向设计基准E---高度方向辅助基准9065628178RA-AB45A13C30A1010+0.027166(辅助基准)5¡À0.021515D300M8×0.75(辅助基准）E30584012635丰富的想象和踏实的作风是学习这门课程的要点径向设计基准表面I的测量基准表面I轴向设计基准轴向辅助基准轴向辅助基准轴向辅助基准（一）考虑设计要求1.主要尺寸要直接注出二、零件尺寸标注的合理性主要尺寸错误正确未标注主要尺寸四、零件图尺寸标注示例1.零件尺寸标注的方法步骤1)对零件进行结构分析，从装配图或装配体上了解零件的作用，弄清该零件与其他零件的装配关系。2)选择尺寸基准和标注主要尺寸。3)考虑工艺要求，结合形体分析法注全其余尺寸。4)认真检查尺寸的配合与协调。2.零件图尺寸标注示例例轴承座尺寸标注长度基准宽度基准高度基准定位尺寸配合尺寸定形尺寸注全其他尺寸配合尺寸定位尺寸零件图尺寸标注示例重要尺寸定形尺寸轴承座立体图链状式：零件上同一方向的尺寸彼此互为基准。各尺寸的基准互不相同，各段尺寸误差影响总长综合式：零件图上同一方向的尺寸排列形式既有坐标式，又有链状式，是前面两种的综合。ABCDBC综合式尺寸标注是将精度要求高的尺寸直接注出，而把某个次要尺寸空出来不标注。使误差积累在次要尺寸线段从而保证重要尺寸的精度。CED坐标式：零件上同一方向的尺寸都从同一基准注起，尺寸误差互不影响二、标注尺寸的形式零件上凡是影响产品性能、工作精度和互换性的重要尺寸（规格性能尺寸、配合尺寸、安装尺寸、定位的尺寸），都必须从设计基准直接注出。L、A为正确的标注形式E、B、C为错误的标注形式设计基准设计基准AL90BC90EBE设计基准设计基准1.重要尺寸必须从设计基准直接注出三、零件图尺寸合...
