中性点不接地系统发生单相接地时VIP免费

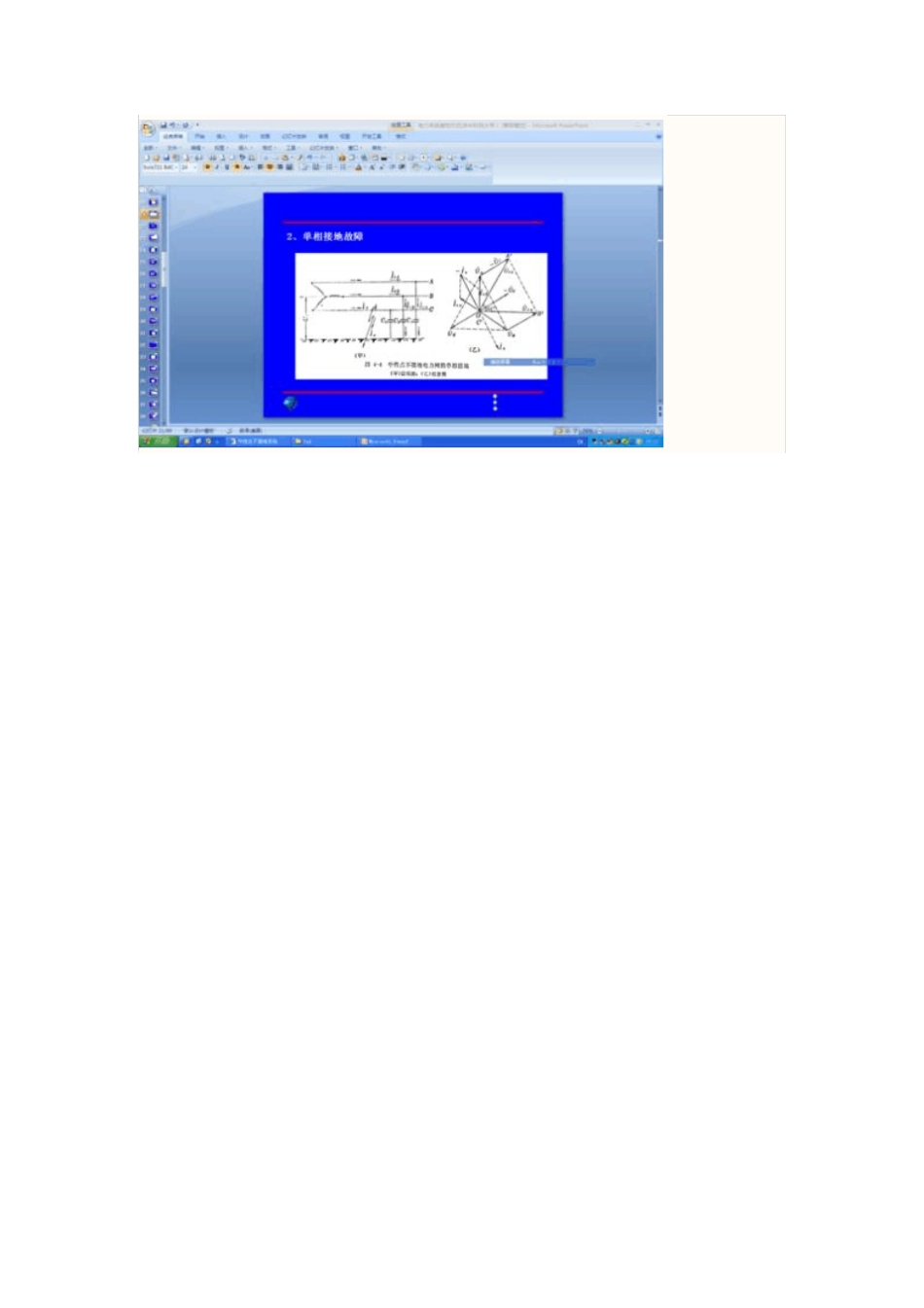

1、当系统正常运行，没有相接地时，中性点电压为0，而这时地的电压也是0，即中性点O和地O’是一个电压。2、当C相接地时，C相接地点电压与地是一个，为0，当然是电压降低了；而这时的中性点并未接地，其电压变成了-Uc；同时，三相平衡对称的关系并未破坏，A相对地的电压就变成了A相对C（接在地上）相的电压了，而这时的Uac就是线电压了；B相对地的电压就变成了B相对C（接在地上）相的电压了，而这时的Ubc就是线电压了；由相电压变成线电压，增大了1.732倍。从右边的图来说，当C相接地后，Ua、Ub、Uc的位置都没有变，只是地由O点下移到了O’点。接地相的相电压大小由线段O-O’变成了O’-O’，也就是变成了0，是不是接地相电压降低了；未接地相（如A相）的相电压大小由线段Ua-O变成了Ua-O’，可见Uac要大于Uao，所以未接地相的电压升高了。
