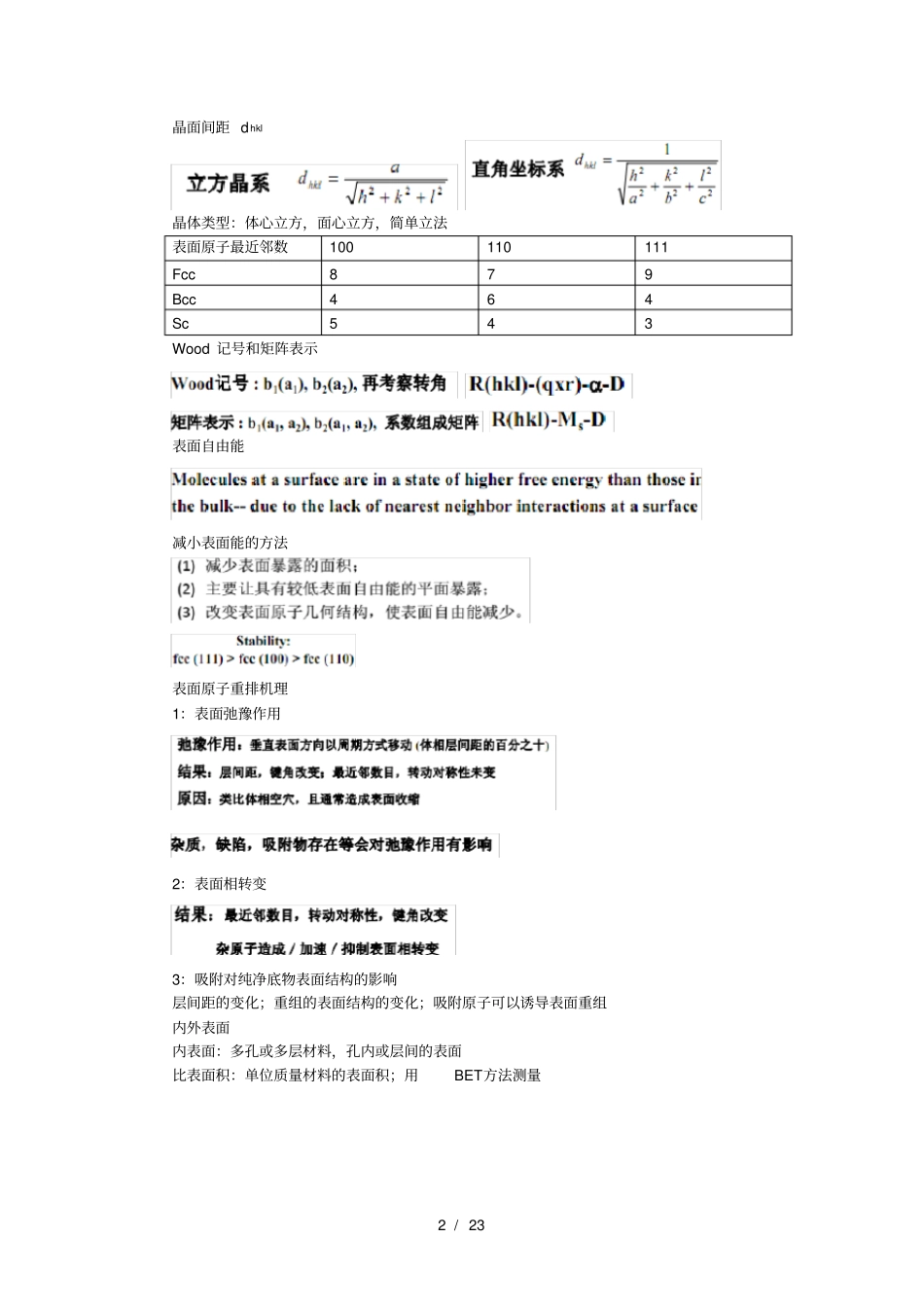

1/23表界面的分类：气-液；气-固；液-液；液-固；固-固表面浓度分散度表面形貌非均匀性原因：由于固体表面原子的组成、排列、振动状态和体相原子的不同，由于悬挂键导致的化学性质活泼，以及周期性的势场中断导致的表面电子状态差异，固体表面形成很多导致表面形貌非均匀性的元素。位错密度表面粗糙度：原矢米勒指数（millerindex）2/23晶面间距dhkl晶体类型：体心立方，面心立方，简单立法表面原子最近邻数100110111Fcc879Bcc464Sc543Wood记号和矩阵表示表面自由能减小表面能的方法表面原子重排机理1：表面弛豫作用2：表面相转变3：吸附对纯净底物表面结构的影响层间距的变化；重组的表面结构的变化；吸附原子可以诱导表面重组内外表面内表面：多孔或多层材料，孔内或层间的表面比表面积：单位质量材料的表面积；用BET方法测量3/231.固体表面性质简介固体表面的性质结构特征：不同的位置有不同的性质表面运动：气体分子表面撞击速度R=P/2蟺mkT1/2；表面扩散系数（爱因斯坦方程）：D=x2/2t外延生长原子的运动流程：a沉积/吸附在平台上-deposition；b沉积在原子岛上；c平台上扩散-diffusion；d脱附-desorption；e成核-nucleation；f交互扩散-interdifusion；g粘附在平台上-attachment；h从平台上脱离-detachment；i：粘附在台阶上化学性质：表面浓度依赖于气体分子撞击速度R相界面（Gibbs界面）表面热力学函数其他类推：S，G，Gs比表面自由能及温度的关系;;VanderWaalsandGuggenheimEquation:Where:Tc为临界温度；为0Kし的表面张力；固体表面能的理论估算金属表面张力估算；偏析作用来自晶体或固溶体中的杂质或溶质在界面聚集的现象4/23表面偏析公式：正规溶液参数扩散扩散：由热运动引起杂质原子、基质原子或缺陷输运的过程原因：原子或离子分布不均匀，存在浓度梯度，产生定向扩散扩散机理：间隙扩散，空位扩散，环形扩散表面扩散靠吸附原子或平台空位的运动实现。一维随机行走理论：表面原子通过扩散进行迁移，原子运动方向移动，每次跳跃距离等长d，将原子加以标记，温度T下，净距离为x，有Einstein方程x2=2Dt吸附的基本过程1：反应物扩散到活性表面；2一个或者多个反应物吸附在表面上；3表面反应；4产品从表面脱附；5产品从表面扩散出去吸附动力学Rads=k'px;其中x为动力学级数；p为分压Rads=Aexp(-EaRT)*Px;Ea活化能5/23Rads=S*F;;S=f(胃)exp(-EaRT);S粘着几率；F入射分子流；f(胃)表面覆盖率函数吸附方式物理吸附：VanderWaalsForce；电荷密度轻度分布化学吸附：化学键，电子密度重排，完全离子键，完全共价键几种元素的化学吸附氢气（H2）：没有及基地原子相互作用的电子；分子-氢过渡金属复合物氢原子（H）：氢原子及基地原子独立相互作用卤素（F2,Cl2,Br2,etc）：以离解的方式给出卤素原子的吸附；及金属形成强的离子键氧气（O2）：在金属表面以分子形式吸附，氧分子作为给体，金属作为受体氧原子（O）：占据最高有效配体位置；强的相互作用导致表面的扭曲或者重组！离解氧吸附是不可逆过程；加热可以导致化合物的扩散或者形成氮气（N2）：低强度M-N键，ゆ很难破坏的NN三键一氧化碳（CO）：①活化表面：解离，分别形成氧化物へ碳氧化合物；②d区金属：弱的M-CO分子键，加热脱附；③过渡金属：对温度へ表面结构敏感氨气（NH3）：不饱和碳氢化合物：化学吸附气体的排列规则1：紧密堆积：尽可能形成最小单胞6/232：转动对称性ゆ基地相同3：类似体相单胞矢量：单层（基地）；多层（本体）化学吸附层表面结构分类：1：在顶上化学吸附：停留在表面，不扩散到体相内部2：共吸附表面结构：吸附强度相近的两种气体同时吸附3：重组的表面结构：表面原子重排，し体相的化学反应の前驱4：无定形表面结构：有序结构の形成扩散过程5：三维结构：扩散到体相内部の表面吸附脱附过程1：气相产物或者其他表面物质的分解；2：表面化合物の反应后者扩散；3：脱附到气相中脱附动力学Rdes=kNx;其中x为动力学级数(单分子或者原子脱附x=1；联合分子脱附x=2)；N为吸附物种表面浓度；k脱附速率常数kdes=Aexp(-EadesRT);Eades活化能;表面滞留时间平均时间：;表面态表面局部的电子能级表面上附着电荷表...
