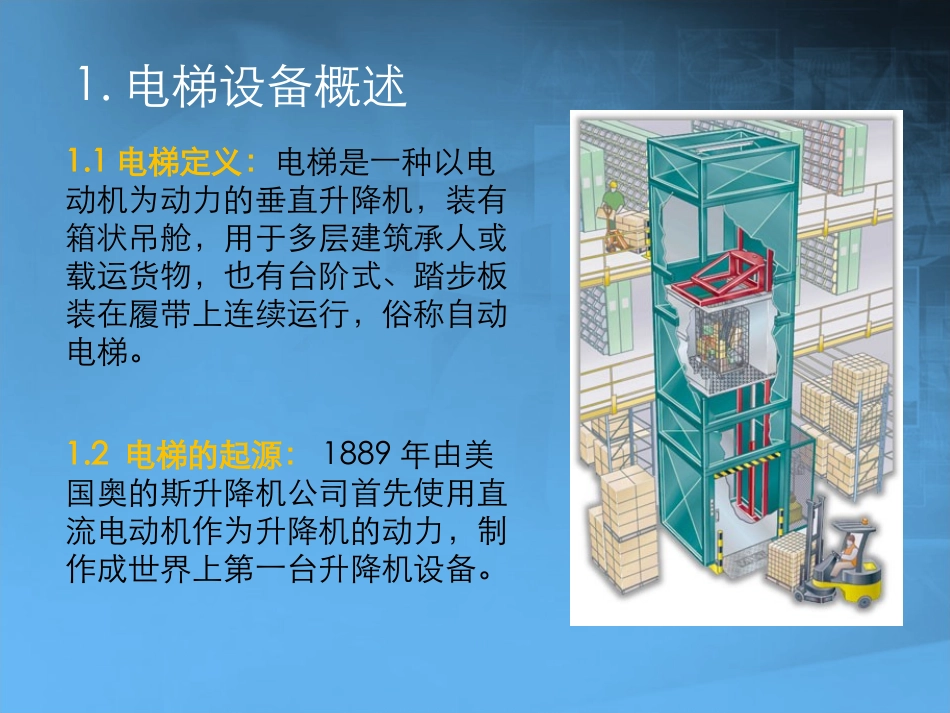

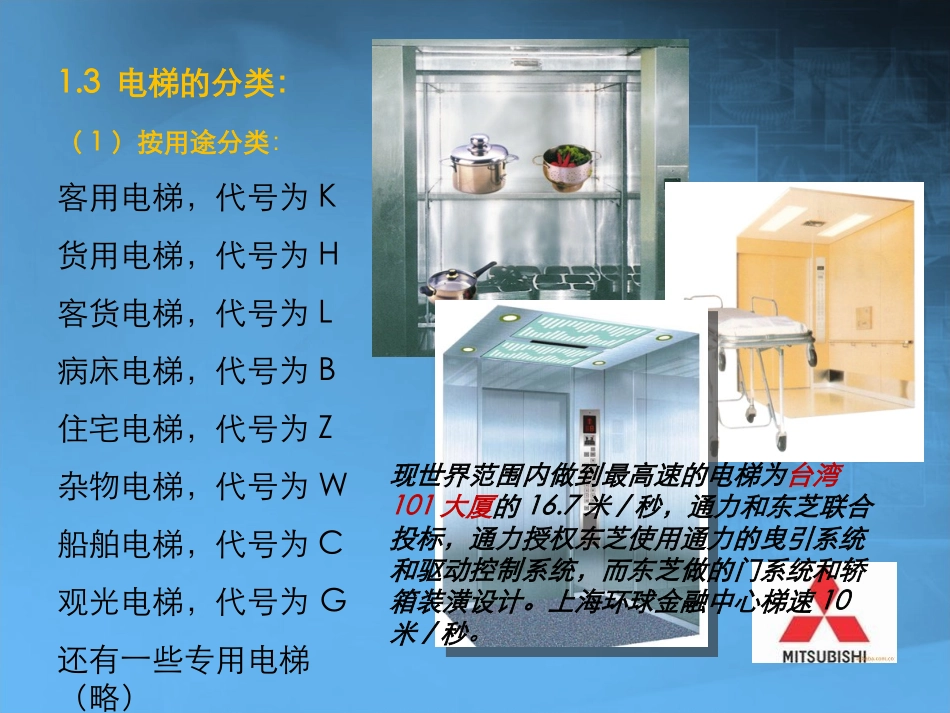

电梯基础知识讲解1.电梯设备概述2.应急突发事件处理预案3.乘坐垂直电梯安全注意事项工程部袁军辉1.电梯设备概述1.1电梯定义：电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑承人或载运货物，也有台阶式、踏步板装在履带上连续运行，俗称自动电梯。1.2电梯的起源：1889年由美国奥的斯升降机公司首先使用直流电动机作为升降机的动力，制作成世界上第一台升降机设备。1.3电梯的分类：（1）按用途分类：客用电梯，代号为K货用电梯，代号为H客货电梯，代号为L病床电梯，代号为B住宅电梯，代号为Z杂物电梯，代号为W船舶电梯，代号为C观光电梯，代号为G还有一些专用电梯（略）现世界范围内做到最高速的电梯为台湾101大厦的16.7米/秒，通力和东芝联合投标，通力授权东芝使用通力的曳引系统和驱动控制系统，而东芝做的门系统和轿箱装潢设计。上海环球金融中心梯速10米/秒。（2）按速度分类：低速梯：速度不大于1.5米/秒中速梯：1.75米/秒至2.5米/秒高速梯：3米/秒至5米/秒超高速梯：大于5米/秒（3）按电梯控制方式分类a.液压驱动式：以电机驱动，将高压油灌入油缸，驱动活动塞以驱动轿厢。速度慢，通常用于20米以下的建筑物。b.电机减速齿轮驱动方式：以交、直流电机经减速齿轮及牵引机牵引钢索以驱动轿厢，多用于中低速梯。c.电机直接驱动式（无齿轮电梯）：以较大型多极电机直接带动牵引机，使用于高速梯，电控系统较为复杂。d.线性电机驱动式：以感应式或同步式线性电机驱动，不受建筑物高低限制，但耗电量高。e.无机房驱动式：将牵引电机直接装置于轿厢顶部或底部，牵引环绕钢索以驱动轿厢，适用于小型轿厢，用于个人电梯，可省去传统型的机房。电梯是机电一体的大型复杂设备，其机械系统相当于人的躯干，电气系统相当于人的神经。两者密不可分，机与电的高度结合使电梯成为现代科技的综合产品。后图为电梯的总体结构图1.4电梯的基本原理1.5电梯设备的四大空间部分：电梯机房：曳引机，驱动电机，制动器，减速箱，曳引轮，导向轮，限速器，控制柜，电源开关，照明开关，选层器，限位开关等；井道：轿厢，导轨，对重装置，缓冲器，限位开关，控制电缆，接线盒，补偿链，平层感应器；轿厢：操作箱，自动门，安全触板（光幕），轿门，称重装置，安全钳，导靴，其他部件（视电梯的规格，种类而定）；层站：层门，层门锁，楼层指示灯，呼梯盒。1.6电梯八个系统的功能及其构件与装置曳引系统：输出与传递动力，驱动电梯运行—曳引机、曳引钢丝绳、导向轮等；导向系统：轿厢和对重的活动自由度，使轿厢和对重沿着导轨上下运动—轿厢、对重的导轨及其导轨架；轿厢：用以运送乘客和货物的组件，是电梯的工作部分—轿厢架和轿厢体；门系统：乘客或货物的进出口，运行时层、轿门必须封闭，到站时才能打开—轿厢门、层门、开门机、联动机构、门锁等；重量平衡系统：相对平衡轿厢重量以及补偿高层电梯中曳引绳长的影响—对重和重量补偿装置等；电力拖动系统：提供动力，电梯实行速度控制—曳引电动机、供电系统、速度反馈装置、电动机调速装置等；电气控制系统：对电梯的运行实行操纵和控制—操纵装置、位置显示装置、控制屏、平层装置、选层器等；安全保护系统：保证电梯的安全使用，防止一切危及人身安全的事故发生及对外通讯联系—机械方面：限速器、安全钳、缓冲器、端站保护装置等；电气方面：超速保护装置、供电断相错相保护装置、超限工作装置、层门轿门电气联锁装置、五方对讲通讯系统。电梯是高层建筑物不可缺少的垂直运输工具，长时期的频繁的载人（载物）在空间上上下下的运行，必须有足够的安全性。为了确保在运行中的安全，电梯在设计时设置了多种的机械安全装置和电气安全装置，这些装置共同组成了电梯安全保护系统。1.7安全保护系统1.7.1安全保护系统的组成（1）超速（失控）保护装置——限速器、安全钳；（2）超越上下极限工作位置的保护装置——包括强迫减速开关、终端限位开关、终端极限开关来达到强迫换速、切断控制电路、切断动力电源三级保护；（3）撞底与冲顶保护装置——缓冲器；（4）层门门锁与轿门电气联锁装置——确保...
