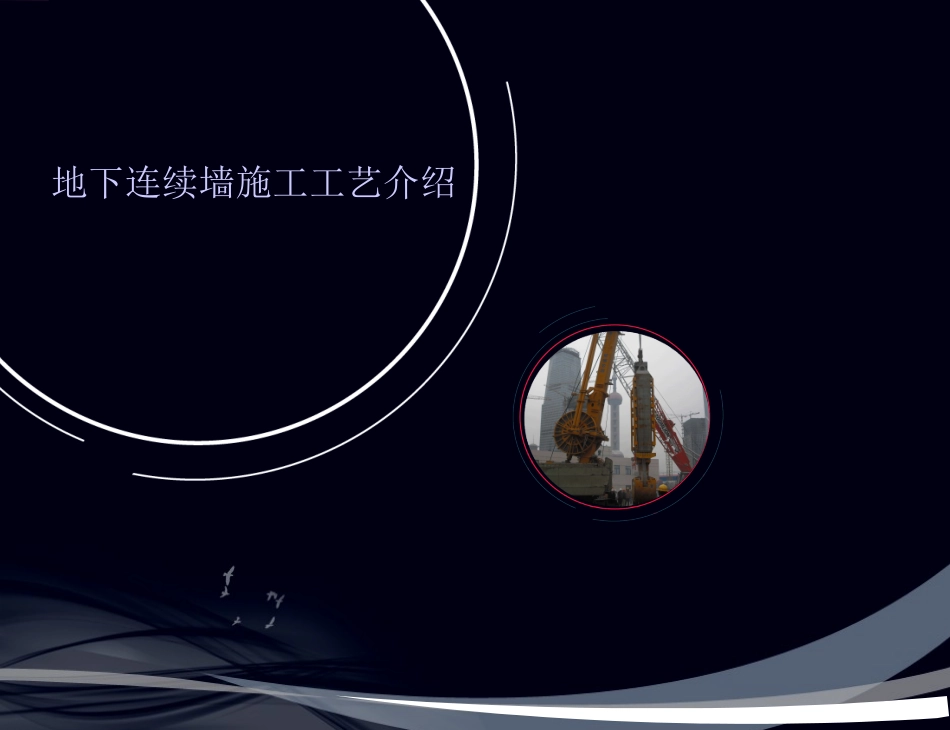

地下连续墙(施工工艺介绍)VIP免费

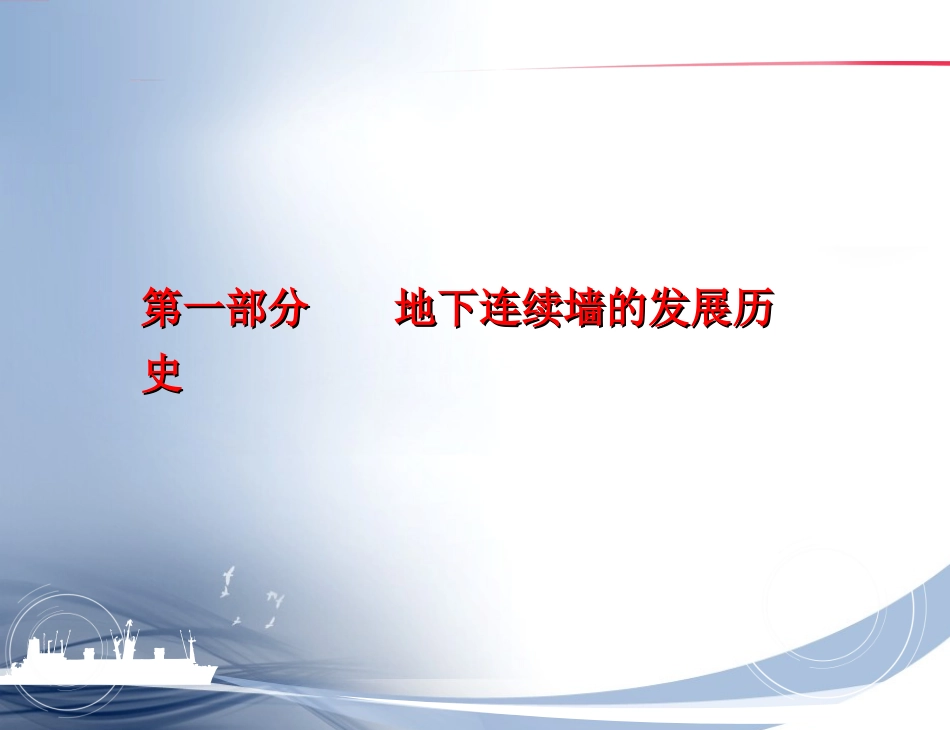

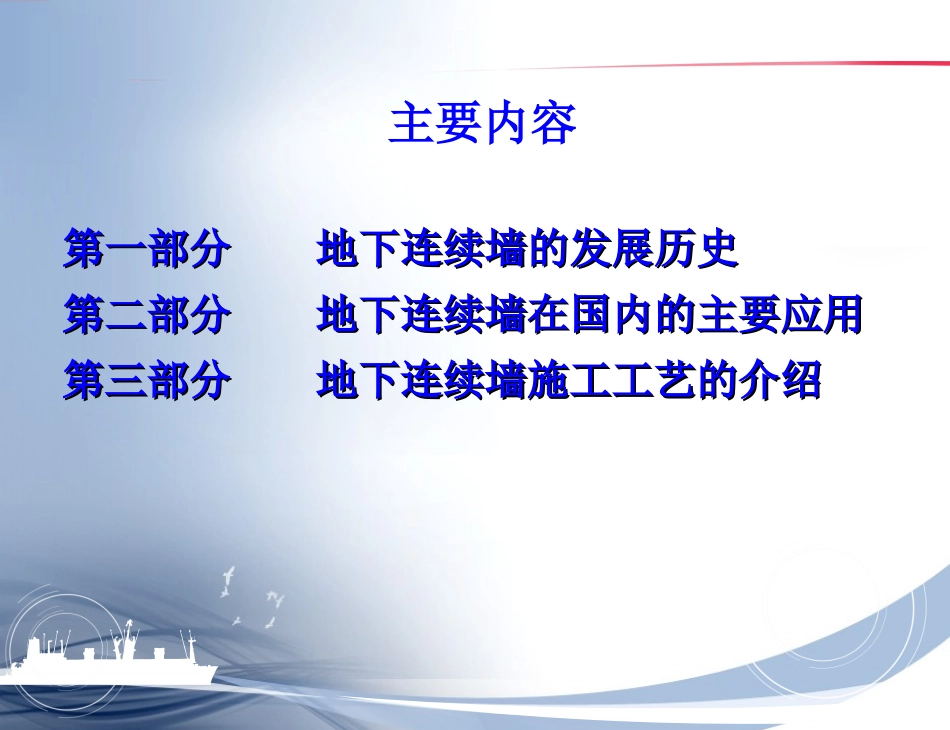

地下连续墙施工工艺介绍主要内容第一部分地下连续墙的发展历史第一部分地下连续墙的发展历史第二部分地下连续墙在国内的主要应用第二部分地下连续墙在国内的主要应用第三部分地下连续墙施工工艺的介绍第三部分地下连续墙施工工艺的介绍第一部分地下连续墙的发展历第一部分地下连续墙的发展历史史世界地下连续墙技术发展情况1、意大利1938年首次进行了地下连续墙的试验。2、1950年首次应用于意大利的SantanMalin大坝防渗工程（深达40米的截水止漏墙）。3、1973年法国索列丹斯公司首先研制了液压铣槽机。4、当前地下连续墙最发达的当属日本，90年代日本东京湾跨海大桥，川崎人工岛（厚2.8m，直径108m），地下连续墙深140m。5、其他如意大利、法国、德国等均位于地下连续墙技术发展的前列。中国地下连续墙技术的发展情况1、1957年，中国水利代表团考察考察了意大利地下连续墙技术，1958年在青岛月子口水库、北京密云水库建成了排桩式地下连续墙。2、1976年广东省首先将地下连续墙施工技术应用于工业与民用建筑基础。3、1979年，上海基础工程公司应用地下连续墙，建造上海港船厂港池试验成功。4、1963年上海为筹建地铁车站施工，进行槽壁法地下墙的试验研究（试用地质钻探设备配以抓斗作为挖槽机械）1974年，用普通抓斗挖槽进行地下连续墙试验。1984年引进日本制造的液压抓头成槽机组用于人民广场地下变电站工程的地下墙的成槽。中国地下连续墙技术的发展情况5、1980年应用地下连续墙为上海钢铁一厂的一号高炉解决沉碴池工程。6、1996年，我国首次引进一台BC30型液压铣槽机用于长江三峡二期工程。7、2004年上海轨道交通4号线修复工程地下连续墙厚1200㎜，地下连续墙深为65m。8、2006年南水北调穿黄工程地下连续墙厚1500㎝，深76.6m。地下连续墙施工的特点地下连续墙施工噪音、震动较小，对邻近地基和建筑物结构影响甚至微，故适宜在城市建筑密集和人流多及管线多的地域施工。第二部分地下连续墙在国内的主要应用第二部分地下连续墙在国内的主要应用上海环球金融中心基础工程第一阶段：54幅地下连续墙施工（2004年2月18日～4月23日）；第二阶段：几个槽段的地下连续墙补强（5月5日～6月4日）；第三阶段：基坑开挖（5月18日～9月5日）；第四阶段：桩头处理（9月8日～11月25日）；第五阶段：深坑开挖（11月25日～）。工程施工实践证明：最大变形只有0.03m，仅是同等基坑的30～50%，工程整体稳定性良好，对周边环境的影响也在规范规定的限值之内。中国银行总部大厦地下室墙为800mm厚地下连续墙结构，地下室四周设置预应力锚杆。采用筏基，底板厚16m～23m。润扬大桥拉锚运用地下连续墙武汉阳逻长江公路大桥南锚碇开挖照片上海中心大厦施工现场照片上海中心大厦钢筋笼吊装照片上海中心大厦浇筑底板照片第三部分地下连续墙施工工艺的介第三部分地下连续墙施工工艺的介绍绍成槽机械°öʽץ¶·²ù¶·ÍÚ¶·Ê½³å»÷ʽÔäÅÙʽ冲击式¶àÍ·×êϳÏ÷ʽ»ØÐýʽ³É²Û»úе常用沉槽设备介绍抓斗式沉槽机抓斗式沉槽机特点：结构简单，易于操作维修，运转费用低，广泛应用在较软弱的冲积地层。不适用：大块石、漂石、基岩等不使用。当地的标准贯入度值大于40时，效率很低。冲击式成槽设备冲击式成槽设备冲击钻头特点：对地层适应性强，适用一般软土地层，也可使用砂砾石、卵石、基岩。设备低廉。缺点：效率低。液压铣槽机上海市基础工程有限公司双轮铣槽机HTS吊车悬管系统目前配备最大挖掘深度44m液压铣槽机铣削钻液压铣槽机纠偏板偏微器纠偏板泥浆泵铣轮驱动马达吸渣口铣轮液压铣槽机特点：最先进、工效快，适用不同地质条件，包括基岩。缺点：设备昂贵，成本高。不适用漂石、大孤石地层。2800Soil2.20m68002800120028003.Soil28006800280012002800已澆注混凝土一期槽段已澆注混凝土一期槽段已澆注混凝土一期槽段已澆注混凝土一期槽段已澆注混凝土一期槽段3,土壤挖掘順序0.3每側m套銑0.3每側m套銑2800二期槽澆注混凝土2.80二期槽開挖m已澆注混凝土一期槽段2.2土壤0m2,一期槽1,一期槽已澆注混凝土一期槽段已澆注混凝土一期槽段已澆注混凝土一期槽段已澆注混凝土...
