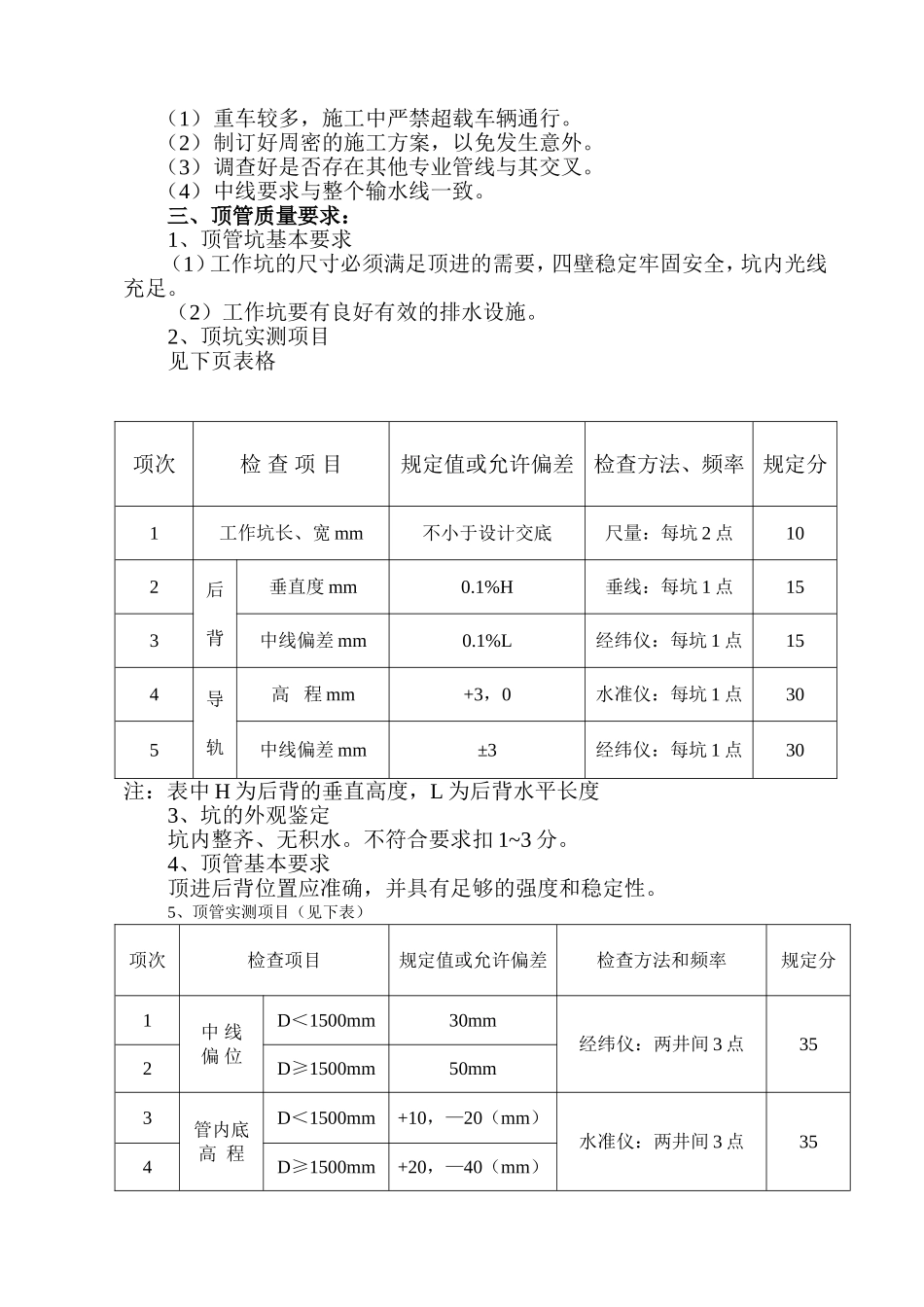

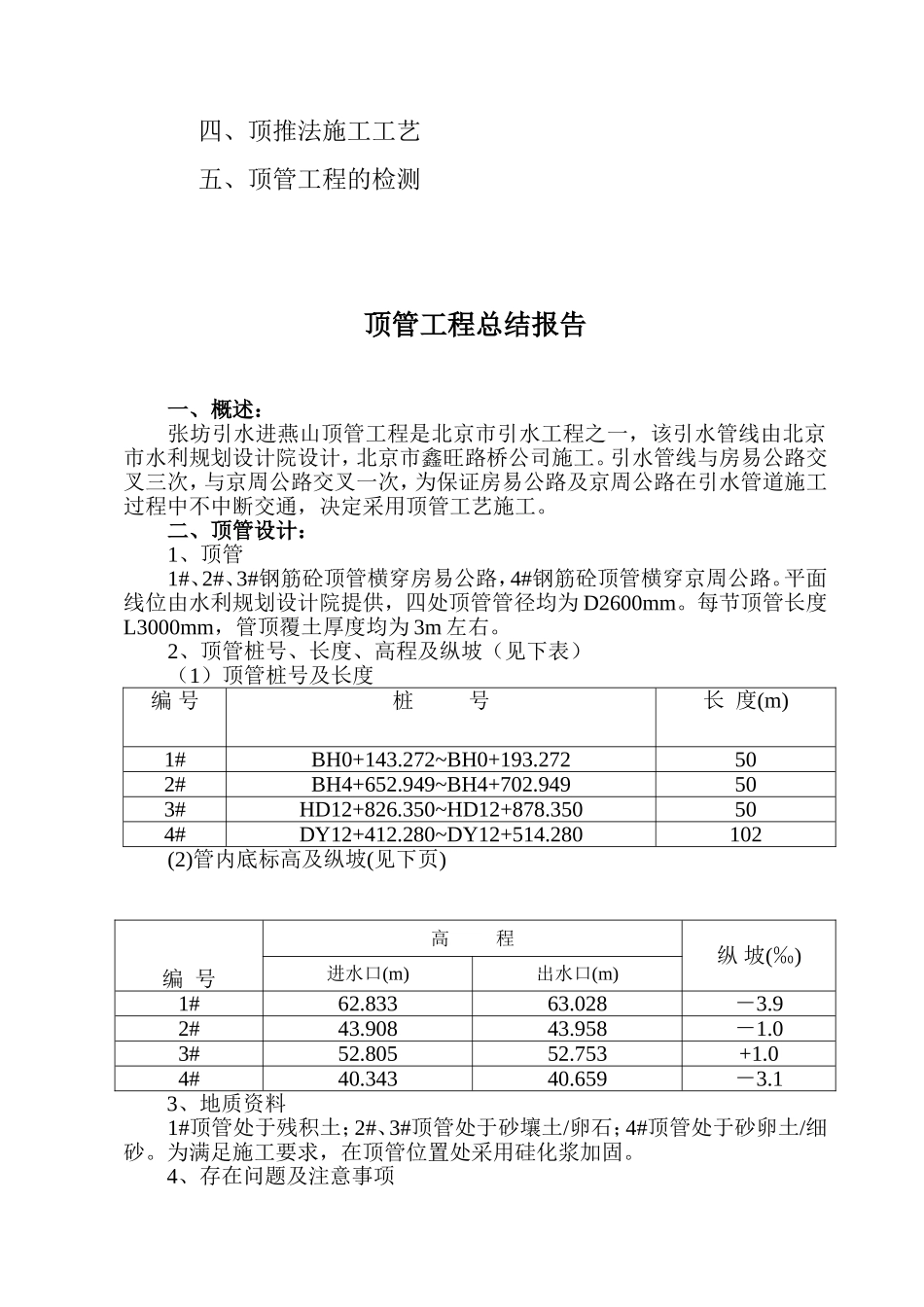

目录一、概述二、顶管设计1、顶管2、顶管桩号、长度、高程及纵坡3、地质资料4、存在问题及注意事项三、顶管质量要求1、顶管坑基本要求2、顶管坑实测项目3、坑的外观鉴定4、顶管基本要求5、顶管实测项目6、顶管外观鉴定四、顶推法施工工艺五、顶管工程的检测顶管工程总结报告一、概述：张坊引水进燕山顶管工程是北京市引水工程之一，该引水管线由北京市水利规划设计院设计，北京市鑫旺路桥公司施工。引水管线与房易公路交叉三次，与京周公路交叉一次，为保证房易公路及京周公路在引水管道施工过程中不中断交通，决定采用顶管工艺施工。二、顶管设计：1、顶管1#、2#、3#钢筋砼顶管横穿房易公路，4#钢筋砼顶管横穿京周公路。平面线位由水利规划设计院提供，四处顶管管径均为D2600mm。每节顶管长度L3000mm，管顶覆土厚度均为3m左右。2、顶管桩号、长度、高程及纵坡（见下表）（1）顶管桩号及长度编号桩号长度(m)1#BH0+143.272~BH0+193.272502#BH4+652.949~BH4+702.949503#HD12+826.350~HD12+878.350504#DY12+412.280~DY12+514.280102(2)管内底标高及纵坡(见下页)编号高程纵坡(‰)进水口(m)出水口(m)1#62.83363.028－3.92#43.90843.958－1.03#52.80552.753+1.04#40.34340.659－3.13、地质资料1#顶管处于残积土；2#、3#顶管处于砂壤土/卵石；4#顶管处于砂卵土/细砂。为满足施工要求，在顶管位置处采用硅化浆加固。4、存在问题及注意事项（1）重车较多，施工中严禁超载车辆通行。（2）制订好周密的施工方案，以免发生意外。（3）调查好是否存在其他专业管线与其交叉。（4）中线要求与整个输水线一致。三、顶管质量要求：1、顶管坑基本要求（1）工作坑的尺寸必须满足顶进的需要，四壁稳定牢固安全，坑内光线充足。（2）工作坑要有良好有效的排水设施。2、顶坑实测项目见下页表格项次检查项目规定值或允许偏差检查方法、频率规定分1工作坑长、宽mm不小于设计交底尺量：每坑2点102后背垂直度mm0.1%H垂线：每坑1点153中线偏差mm0.1%L经纬仪：每坑1点154导轨高程mm+3，0水准仪：每坑1点305中线偏差mm±3经纬仪：每坑1点30注：表中H为后背的垂直高度，L为后背水平长度3、坑的外观鉴定坑内整齐、无积水。不符合要求扣1~3分。4、顶管基本要求顶进后背位置应准确，并具有足够的强度和稳定性。5、顶管实测项目（见下表）项次检查项目规定值或允许偏差检查方法和频率规定分1中线偏位D＜1500mm30mm经纬仪：两井间3点352D≥1500mm50mm3管内底高程D＜1500mm+10，—20（mm）水准仪：两井间3点354D≥1500mm+20，—40（mm）5相邻管错位D＜1500mm10mm尺量：每接口1点206D≥1500mm20mm7对顶时管线错口30mm尺量：每对顶接口1点10注：D为顶管直径6、顶管外观鉴定管内流水畅顺、无杂物。不符合要求时扣1~5分四、顶推法施工工艺：1、首先按水利规划设计院给定的平面位置座标放出工作坑位置，并注意和其它管线施工段的衔接。2、工作坑挖好后，反复校验轴线及标高，无误后加固坑壁。3、根据顶管处地质情况，确定后背。如坑壁原土可直接做背墙，首先将后背原土铲修平整，并与顶管方向垂直。在修平后的土壁上，排放20cm×20cm的方木，与土壁紧贴，方木前放立铁，然后叠放横铁。如果原壁土不可利用，可做砼背墙，根据计算，算出砼背墙的厚度及配筋。4、将轴线测量标志及水准点引入工作坑内容易操作且安全的地方，以便顶进时轴线和高程好控制。必须反复校核准确。5、顶管工作坑安装的导轨要稳定牢固，高程及中线要严格按质量要求控制和检测。6、圆管顶进前要检查验收顶管的砼强度，外观及后背是否符合施工要求，顶管顶前必须打腊，以减少磨擦，并检查顶进设备，然后做预顶试验。7、千斤顶要通过计算，选择千斤顶的吨位和数量。千斤顶按设计轴线对称布置。顶进法的传力设备安装时，应与顶力线一致，并与横梁垂直。顶程较长时，顶柱与横梁要用螺栓固定。8、首节顶管端部安装管帽，安放后测量其中线及前后高程合格后方可顶进。9、顶进挖土时，要保持刃角有足够的吃土量，挖土必须与观测紧密配合，根据偏差随时改变挖土方法。工作坑内必须有足够的照明设备，以供测量、施工使用。10、顶进中随时检查顶铁有无歪斜扭曲现象，安...
