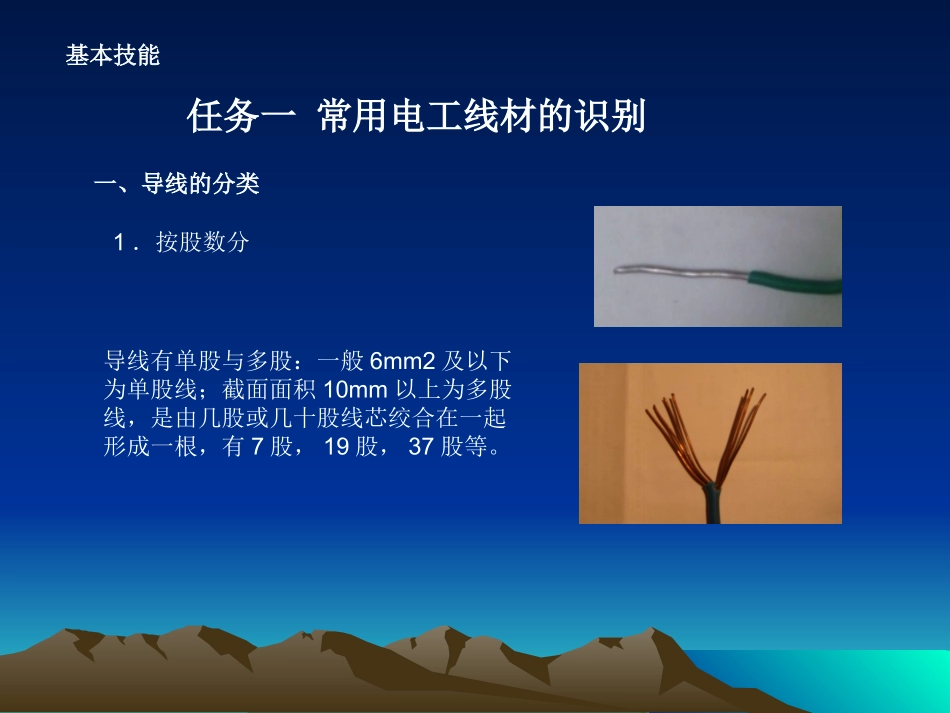

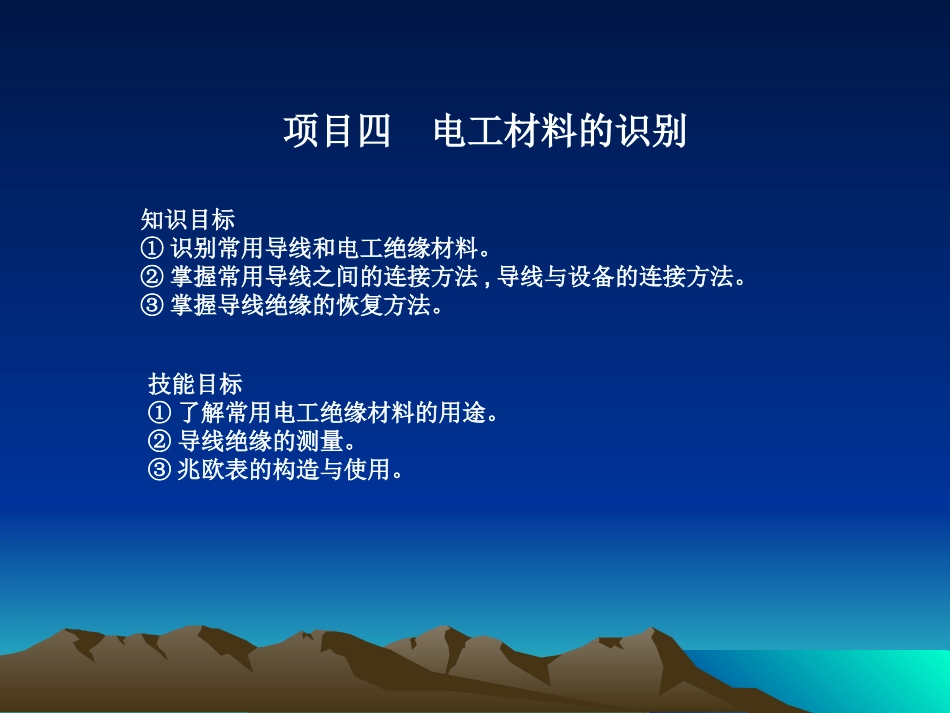

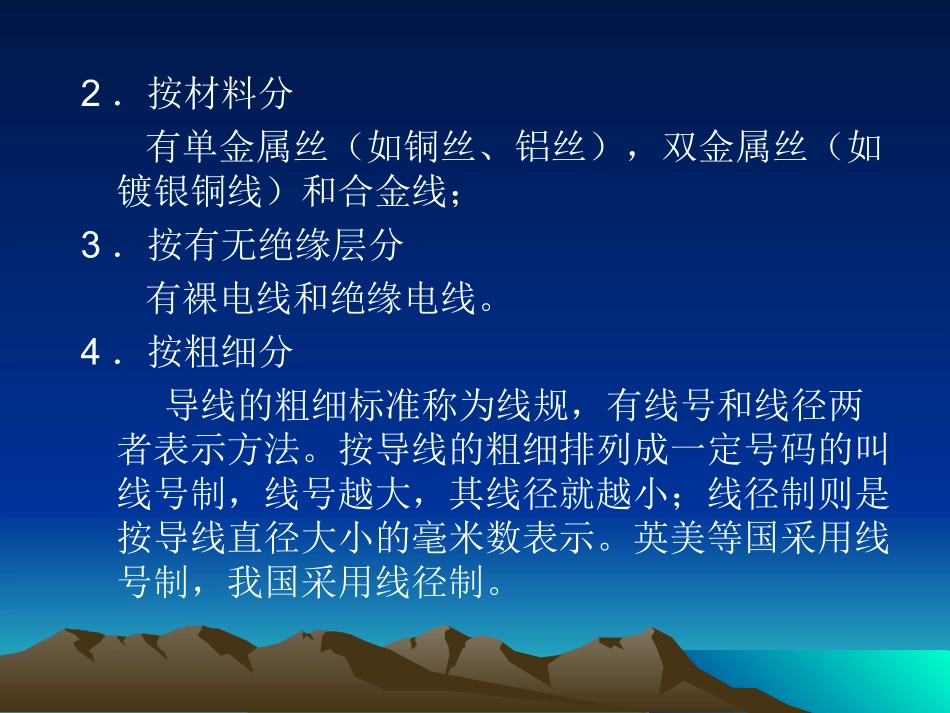

项目四电工材料的识别知识目标①识别常用导线和电工绝缘材料。②掌握常用导线之间的连接方法,导线与设备的连接方法。③掌握导线绝缘的恢复方法。技能目标①了解常用电工绝缘材料的用途。②导线绝缘的测量。③兆欧表的构造与使用。任务一常用电工线材的识别基本技能一、导线的分类导线有单股与多股：一般6mm2及以下为单股线；截面面积10mm以上为多股线，是由几股或几十股线芯绞合在一起形成一根，有7股，19股，37股等。1．按股数分2．按材料分有单金属丝（如铜丝、铝丝），双金属丝（如镀银铜线）和合金线；3．按有无绝缘层分有裸电线和绝缘电线。4．按粗细分导线的粗细标准称为线规，有线号和线径两者表示方法。按导线的粗细排列成一定号码的叫线号制，线号越大，其线径就越小；线径制则是按导线直径大小的毫米数表示。英美等国采用线号制，我国采用线径制。二、常用导线的应用1.B系列橡胶塑料电线B系列的电线结构简单，电气和机械性能好，广泛用作动力、照明及大中型电气设备的安装线，交流工作电压为500V以下。2.R系列橡皮塑料软线R系列软线的线芯由多根细铜丝绞合而成，除具有B系列电线的特点外，还比较柔软，广泛用于家用电器、小型电气设备、仪器仪表及照明灯线等。3.Y系列通用橡套电缆Y系列电缆常用于移动工具如电气设备、电动工具等的电源线。层压材料可制成具有优良电气、机械性能和耐热、耐油、耐霉、耐电弧、防电晕等特性的制品任务二常用电工绝缘材料的识别通常，在电工技术上将电阻系数大于1×109欧·厘米的物质所构成的材料称为绝缘材料。绝缘材料的分类及特性，如图：•适用于工作温度130℃的大、中型高压电机及其它各种电机、电器绝缘•模塑料制品：适用于模具H级干变高低压绝缘子，绝缘垫片、接线板以及各种电气开关外壳、支座、灭弧片、灭弧筒、接线柱、端子排等•引拔制品：目前广泛应用于H级干式变压器作撑条、撑板、平层（燕尾）垫块、端圈等绝缘制品还有一些常用的绝缘材料如图号码管塑料套管任务三导线连接和绝缘恢复练习任务三导线连接和绝缘恢复练习导线连接的基本要求是：电接触良好，机械强度足够，接头美观，且绝缘恢复正常。常用导线连接的方法：导线连接的工序是先剥线再连接。一、导线线头绝缘层的剥线与剖削一、导线线头绝缘层的剥线与剖削1.用钢嵌钳剖削塑料硬线绝缘层2.2.电工刀剖削电工刀剖削3.3.剥线钳的剥线剥线钳的剥线二、导线之间的连接1.铜芯导线的连接•单股铜芯线的连接方法一字形连接T形连接2.2.多股导线的连接多股导线的连接•一字型连接•T形连接3.3.导线绝缘的恢复导线绝缘的恢复绝缘带的包缠三、导线与电气设备的连接三、导线与电气设备的连接1.线头与针孔式接线桩的连接2.线头与螺钉平压式接线桩的连接知识点一、常用电工绝缘材料的用途基本知识作35KV的电力电缆、控制电缆、通信电缆及其他电器绝缘纸电缆纸QB131-61电容器纸电容器纸QB603-72QB603-72其他见课本其他见课本P55P55表表4-94-9在电子设备中做变压器的层间绝缘知识点二知识点二导线绝缘的测量导线绝缘的测量加直流电压于导线绝缘层两面，经过一定时间后，流过绝缘层的泄漏电流对应的电阻就称绝缘电阻。一、绝缘电阻测定仪的作用与结构绝缘电阻测定仪又叫兆欧表或摇表、迈格表、高阻计，其作用是检测电器设备、供电线路绝缘电阻的一种可携式仪表。上面标尺刻度以“MΩ”为单位，可较准确地测出绝缘电阻值。兆欧表主要由三个部分组成∶手摇直流发电机、磁电式流比计及接线桩（L、E、G）。其外形和结构图如图所示。（a）外形（b）结构原理二、兆欧表的选择二、兆欧表的选择选择兆欧表时，其额定电压一定要与被测电气设备或线路的工作电压相适应，测量范围也要与被测量绝缘电阻的范围相吻合，即不同规格的兆欧表检测不同电气设备三、使用前的准备1.测量前须先校表：将兆欧表平稳放置，先使L.E两端开路，摇动手柄使发电机达到额定转速，这时表头指针在“∞”刻度处。然后将L.E两端短路，缓慢摇动手柄，指针应指在“0”刻度上。若指示不对，说明该兆欧表不能使用，应进行检修。2.用兆欧表测量线路或设备的绝缘电阻，必须在不带电的情况下进行，决不允许带电测量。所以测量前...
