第1章基础知识《电工电子技术基础》(申凤琴)VIP免费

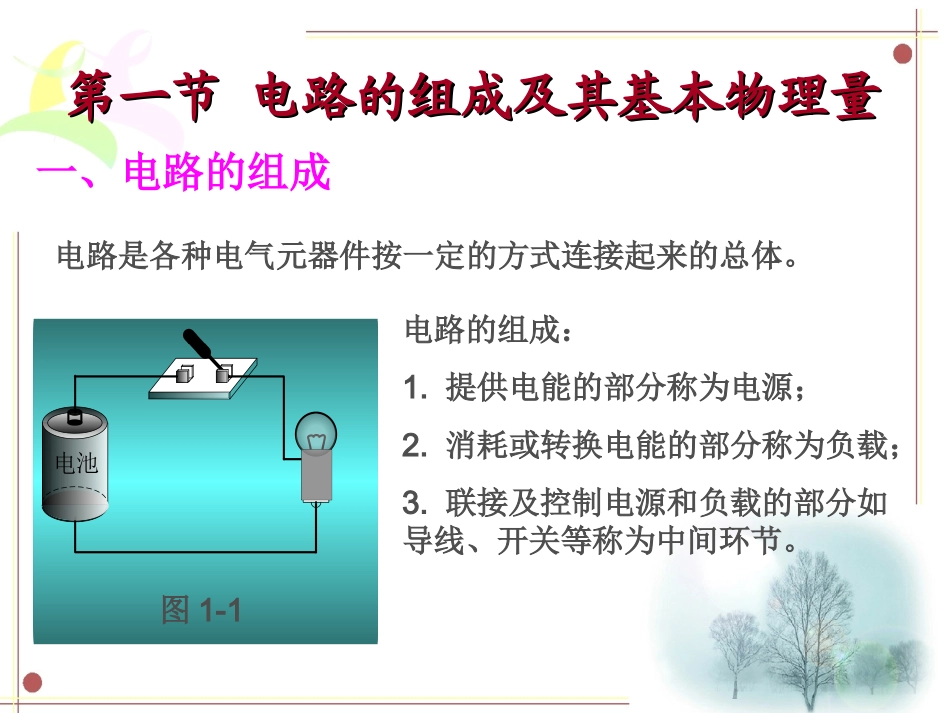

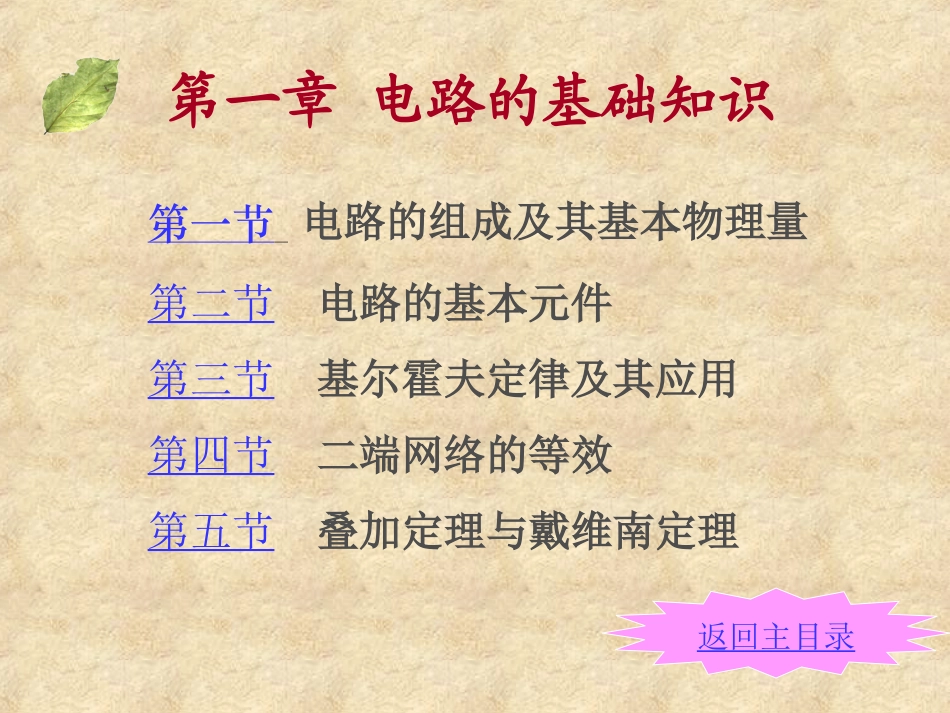

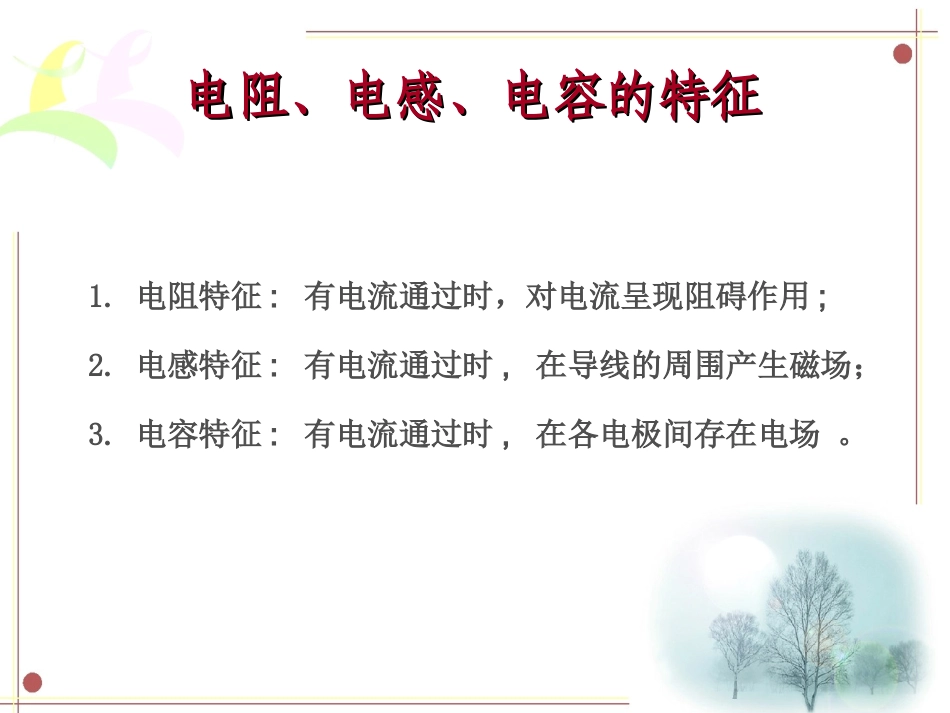

第一章电路的基础知识第一节电路的组成及其基本物理量第二节电路的基本元件第三节基尔霍夫定律及其应用第四节二端网络的等效第五节叠加定理与戴维南定理返回主目录第一节电路的组成及其基本物理量第一节电路的组成及其基本物理量一、电路的组成电路是各种电气元器件按一定的方式连接起来的总体。电路的组成：1.提供电能的部分称为电源；2.消耗或转换电能的部分称为负载；3.联接及控制电源和负载的部分如导线、开关等称为中间环节。电池图1-1电阻、电感、电容的特征电阻、电感、电容的特征1.电阻特征:有电流通过时，对电流呈现阻碍作用;2.电感特征:有电流通过时,在导线的周围产生磁场；3.电容特征:有电流通过时,在各电极间存在电场。理想元件理想元件为了便于对电路进行分析和计算，我们常把实际元件加以近似化、理想化，在一定条件下忽略其次要性质，用足以表征其主要特征的“模型”来表示，即用理想元件来表示。例“电阻元件”是电阻器、电烙铁、电炉等实际电路元器件的理想元件，即模型。因为在低频电路中，这些实际元器件所表现的主要特征是把电能转化为热能。用“电阻元件”这样一个理想元件来反映消耗电能的特征。“电感元件”是线圈的理想元件；“电容元件”是电容器的理想元件。电路模型电路模型由理想元件构成的电路，称为实际电路的“电路模型”。图1-2是图1-1所示实际电路的电路模型。SUSR图1-2电路的组成和功能电路的组成和功能（（11）电路的组）电路的组成成电路一般由电源、负载和中间环节组成电路一般由电源、负载和中间环节组成。。电源：电源：如发电机、电池等，电源可将其它形式的能量转换成电能，是向电路提供能量的装置。负载：负载：指电动机、电灯等各类用电器，在电路中是接收电能的装置，可将其它形式的能量转换成电能。中间环节：中间环节：将电源和负载连成通路的输电导线、控制电路通断的开关设备和保护电路的设备等。第四页第四页电路可以实现电路可以实现电能的传输、分配和转换。电能的传输、分配和转换。（（22）电路的主要功能：）电路的主要功能：电力系统中：电子技术中：电路可以实现电路可以实现电信号的传递、存储和处理。电信号的传递、存储和处理。第四页第四页电路模型和电路元件电路模型和电路元件电源负载负载电源开关实体电路ISUS+_R0中间环节电路模型与实体电路相对应的与实体电路相对应的电路图电路图称为实体电路的称为实体电路的电路模型电路模型。。RL+U–导线第四页第四页电路模型中的所有元件均为理想电路元件。电路模型中的所有元件均为理想电路元件。实际电路元件的电特性是多元的、复杂的。实际电路元件的电特性是多元的、复杂的。iRRL消耗电能的电特性可用电阻元件表征产生磁场的电特性可用电感元件表征由于白炽灯中耗能的因素大大于产生磁场的因素，因此L可以忽略白炽灯的电路模型可表示为：理想电路元件的电特性是精确的、惟一的。理想电路元件的电特性是精确的、惟一的。第四页第四页理想电路元件又分有理想电路元件又分有有源有源和和无源无源两大类两大类RC+US–IS电阻元件电容元件理想电压源理想电流源L无源无源二端元件二端元件有源有源二端元件二端元件电感元件第四页第四页二、电路中的基本物理量二、电路中的基本物理量I直流（DC）：大小和方向均不随时间变化的电流。t0t0t0a)b)c)iii直流交流交流（AC）：大小和方向均随时间变化，且一个周期内的平均值为零的电流。i电流的分类电流的定义和实际方向电流的定义和实际方向对于直流，若在时间t内通过导体横界面的电荷量为Q，则电流为tQI对于交流，若在时间dt内通过导体横界面的电荷量为dq，则电流瞬时值为tqidd电流的实际方向规定为正电荷运动的方向。电流的单位：安培（A），千安（kA）和毫安（mA）。24V10Ω6Ω3Ω12Ω2Ω1Ω12V3Ω12V电流的参考方向的引入电流的参考方向的引入参考方向的引入：对复杂电路由于无法确定电流的实际方向，或电流的实际方向在不断的变化，所以我们引入了“参考方向”的概念。?II24V10Ω6Ω3Ω12Ω2Ω1Ω12V3Ω12V电流参考方向的含义电流参考方向的含义2.实线参考方向（虚线实际方向）。i图1-41.参考方向是一个假想的电流方向。3....
