中职电工技术基础试题及标准答案VIP免费

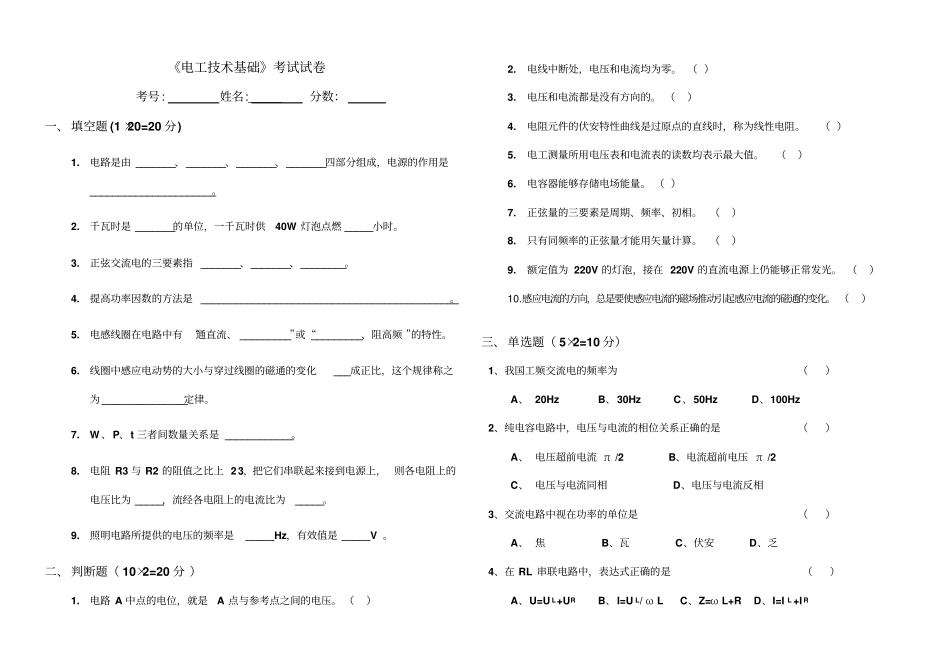

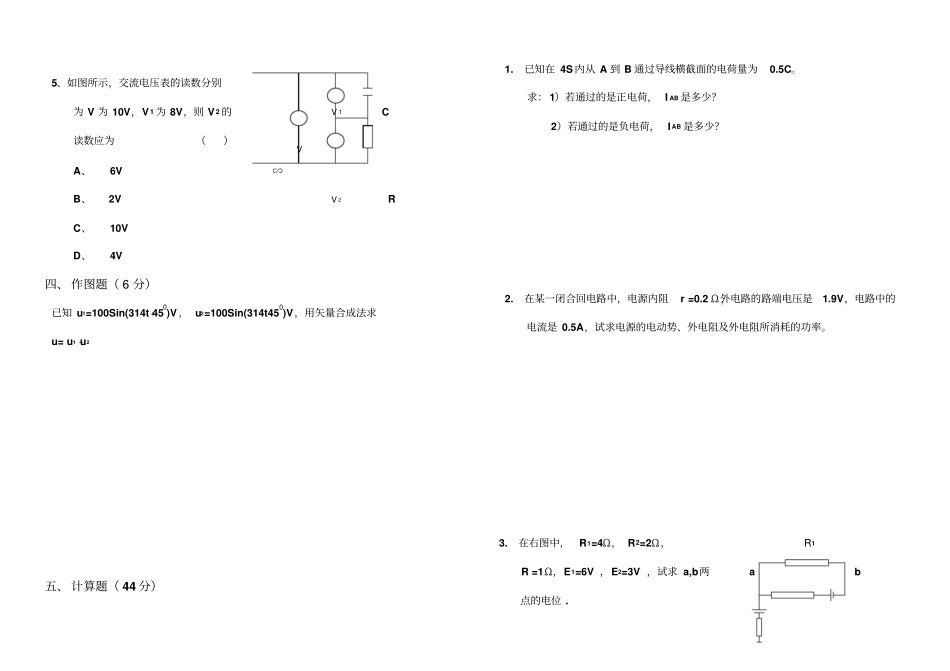

《电工技术基础》考试试卷考号:姓名:_____分数：一、填空题(1×20=20分)1.电路是由_______、_______、_______、_______四部分组成，电源的作用是______________________。2.千瓦时是_______的单位，一千瓦时供40W灯泡点燃_____小时。3.正弦交流电的三要素指_______、_______、________。4.提高功率因数的方法是_____________________________________________。5.电感线圈在电路中有“通直流、_________”或“_________、阻高频”的特性。6.线圈中感应电动势的大小与穿过线圈的磁通的变化___成正比，这个规律称之为_______________定律。7.W、P、t三者间数量关系是____________。8.电阻R3与R2的阻值之比上2﹕3，把它们串联起来接到电源上，则各电阻上的电压比为_____，流经各电阻上的电流比为_____。9.照明电路所提供的电压的频率是_____Hz，有效值是_____V。二、判断题（10×2=20分）1.电路A中点的电位，就是A点与参考点之间的电压。（）2.电线中断处，电压和电流均为零。（）3.电压和电流都是没有方向的。（）4.电阻元件的伏安特性曲线是过原点的直线时，称为线性电阻。（）5.电工测量所用电压表和电流表的读数均表示最大值。（）6.电容器能够存储电场能量。（）7.正弦量的三要素是周期、频率、初相。（）8.只有同频率的正弦量才能用矢量计算。（）9.额定值为220V的灯泡，接在220V的直流电源上仍能够正常发光。（）10.感应电流的方向，总是要使感应电流的磁场推动引起感应电流的磁通的变化。（）三、单选题（5×2=10分）1、我国工频交流电的频率为（）A、20HzB、30HzC、50HzD、100Hz2、纯电容电路中，电压与电流的相位关系正确的是（）A、电压超前电流π/2B、电流超前电压π/2C、电压与电流同相D、电压与电流反相3、交流电路中视在功率的单位是（）A、焦B、瓦C、伏安D、乏4、在RL串联电路中，表达式正确的是（）A、U=UL+URB、I=UL/ωLC、Z=ωL+RD、I=IL+IR5、如图所示，交流电压表的读数分别为V为10V，V1为8V，则V2的C读数应为（）A、6V∽B、2VRC、10VD、4V四、作图题（6分）已知u1=100Sin(314t﹢450)V，u2=100Sin(314t﹣450)V，用矢量合成法求u=u1﹢u2五、计算题（44分）1.已知在4S内从A到B通过导线横截面的电荷量为0.5C。求：1）若通过的是正电荷，IAB是多少？2）若通过的是负电荷，IAB是多少？2.在某一闭合回电路中，电源内阻r=0.2Ω,外电路的路端电压是1.9V，电路中的电流是0.5A，试求电源的电动势、外电阻及外电阻所消耗的功率。3.在右图中，R1=4Ω，R2=2Ω，R1R=1Ω，E1=6V，E2=3V，试求a,b两ab点的电位.V1V2VR2E1RE24.已知一个容量为100μF的电容器，接到u=220√2sin100πtV的电源上。求：1)电路中电流的大小2)写出电流的瞬时值表达式3)无功功率4)作出相量图答案一、1、用电器、开关、电源、导线、把其他形式的能量转化为电能；2、电能、25；3、幅值、频率、初相；4、在电感性负载两端并联一只电容量适当的电容器；5、阻交流、通低频；6、率、法拉第电磁感应；7、W=Pt；8、2:3、1:1；9、50、220。二、1～10：√××√×√×√√×三、1～5：CBCBA四、五、1、解：2、解：3、解：4、解：4）IU0.125A40.5tqI2)I0.125A40.5tq1)IBAABAB0.95W0.51.9UIP3.8Ω0.51.9IUR2V0.20.51.9IrUE1V6213EIREV1A66RREI中的电的R、R3VEV122b211212a1540var7220UI3)Q)A2πsin(100πi272)i7A10100100π220Uωωωc1UXU1)IC6C
