焦油加氢分解课件VIP专享VIP免费

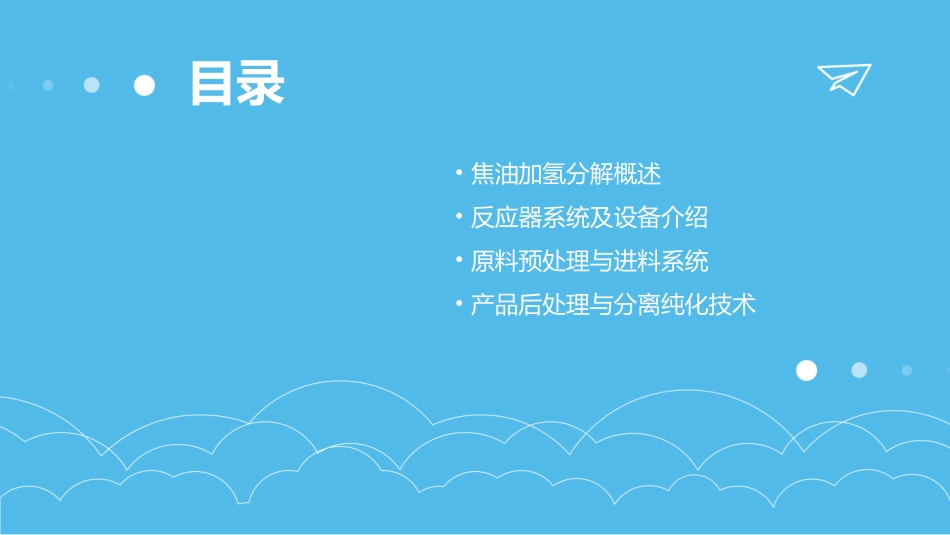

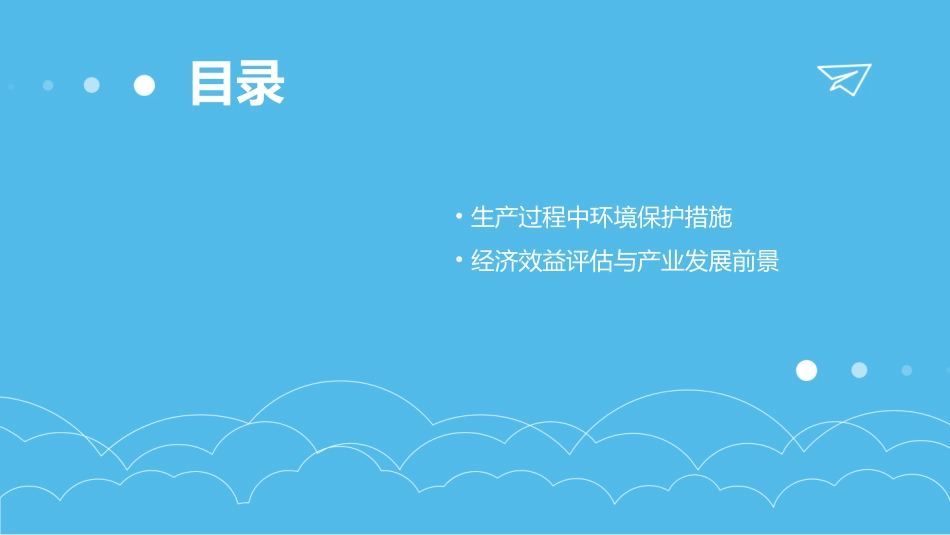

焦油加氢分解课件目录•焦油加氢分解概述•反应器系统及设备介绍•原料预处理与进料系统•产品后处理与分离纯化技术目录•生产过程中环境保护措施•经济效益评估与产业发展前景焦油加氢分解概述0101焦油来源主要来源于煤焦化、石油裂解等工业过程。02组成成分包括多环芳烃、酚类、酮类、酯类等多种有机化合物。03物理性质具有高粘度、高含硫量、高残炭等特点，处理难度较大。焦油来源与性质010203在催化剂作用下，焦油中的大分子有机物与氢气发生加成反应，生成小分子饱和烃类化合物。加氢反应加氢过程中，催化剂可促使硫分与氢气反应生成硫化氢，从而实现脱硫。脱硫反应加氢反应可使芳烃中的不饱和键饱和，降低其毒性和腐蚀性。芳烃饱和加氢分解原理对焦油进行脱水、脱盐、脱重金属等操作，以满足加氢进料要求。原料预处理加氢反应产品分离将预处理后的焦油与氢气混合，加热至反应温度，并在催化剂作用下进行加氢分解反应。通过蒸馏、萃取等操作，将加氢后的产物进行分离，得到轻质燃料油、重质燃料油等目标产品。030201工艺流程简介反应器系统及设备介绍02结构简单，操作方便，催化剂更换容易，但传热性能较差，易产生热点。固定床反应器传热性能好，床层温度均匀，催化剂活性高，但操作复杂，易磨损催化剂。流化床反应器适用于高粘度、高固体含量原料，催化剂与原料充分接触，但设备投资大，操作成本高。悬浮床反应器反应器类型及结构特点0102根据原料性质和反应条件选择适合的催化剂，如活性组分、载体、助剂等。催化剂装填方式影响反应效率和催化剂寿命，如等体积装填、等重量装填等。催化剂选择装填方式催化剂选择与装填方式01设备清单02操作条件包括反应器、加热器、冷却器、分离器、压缩机、泵等设备。如反应温度、压力、空速、氢油比等操作参数，需根据原料性质和催化剂性能进行优化。设备清单及操作条件原料预处理与进料系统03采用脱硫剂或脱硫装置，去除原料中的硫化物，防止催化剂中毒。脱硫处理通过加氢或吸附等方法，去除原料中的氮化物，降低反应过程中的氨生成。脱氮处理采用干燥剂或分子筛，去除原料中的水分，防止水分对催化剂的影响。脱水处理通过过滤器，去除原料中的固体颗粒和杂质，保护设备和催化剂。过滤处理原料预处理方法根据工艺要求，确定原料的组成，包括烃类、芳烃、胶质、沥青质等。进料组成控制原料的进料温度，使其在适宜的反应温度范围内。进料温度采用流量计和调节阀，控制原料的进料流量，确保反应过程的稳定。流量控制根据工艺要求，控制原料的进料压力，确保反应过程的安全和稳定。进料压力进料组成及流量控制采用防爆电器、安全阀、泄爆片等措施，防止火灾和爆炸事故的发生。防火防爆设置有毒气体检测报警系统、泄漏检测报警系统，及时发现和处理有毒有害气体泄漏。防毒防泄漏制定应急预案，配备应急处理设备和人员，确保在突发情况下能够迅速响应和处理。应急处理安全防护措施产品后处理与分离纯化技术04质谱分析法采用质谱技术对产物进行分子量测定和结构鉴定，如GC-MS、LC-MS等。色谱分析法利用色谱技术对产物进行定性和定量分析，包括气相色谱和液相色谱等。光谱分析法应用红外光谱、紫外光谱、核磁共振等技术对产物进行结构表征和纯度检测。产品组成分析方法萃取分离法利用不同溶剂对产物的溶解度差异进行萃取分离，如液-液萃取、固-液萃取等。结晶分离法通过调整溶液条件使产物结晶析出，再进行过滤、洗涤和干燥等操作得到纯品。层析分离法采用吸附层析、离子交换层析等技术对产物进行分离纯化，提高产品纯度。分离纯化工艺流程包括反应温度、压力、时间、催化剂种类和用量等，对产物收率有重要影响。反应条件原料纯度和杂质含量会影响产物收率和纯度。原料质量选择合适的分离纯化方法和工艺条件，提高产物纯度和收率。分离纯化工艺产品收率影响因素生产过程中环境保护措施05催化燃烧法通过催化剂使废气中的有害物质在较低温度下燃烧，转化为无害物质。冷凝回收法将废气冷却至有害物质冷凝的温度，使其凝结成液体回收利用。吸附法利用活性炭等材料吸附废气中的有害物质。废气治理技术03生物处理法利用微生物降解废水中的有机物，使其...
