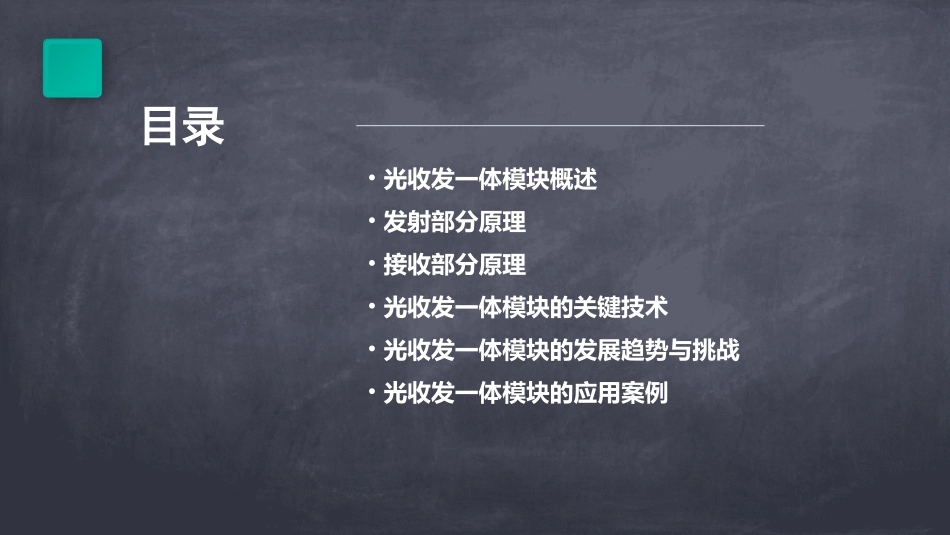

光收发一体模块原理课件目录•光收发一体模块概述•发射部分原理•接收部分原理•光收发一体模块的关键技术•光收发一体模块的发展趋势与挑战•光收发一体模块的应用案例01光收发一体模块概述Chapter光收发一体模块是一种将光信号的发送和接收功能集成的光通信模块，常用于光纤通信系统中。定义体积小、重量轻、集成度高、易于安装和维护，同时具有高速、长距离、低损耗等优点。特点定义与特点将电信号转换为光信号，通过光纤传输。光发送部分光接收部分关键技术将通过光纤传输的光信号转换为电信号，便于后续处理。调制技术、光电转换技术、信号处理技术等。030201工作原理简介光纤通信网络、数据中心、云计算、物联网等领域。高带宽、低延迟、长距离传输、低功耗等优点，能够满足现代通信网络的高速发展需求。应用场景与优势优势应用场景02发射部分原理Chapter激光器的工作原理激光器种类激光器分为固体激光器、气体激光器、半导体激光器等多种类型，根据不同的应用需求选择合适的激光器。工作原理激光器通过激发介质产生光子，光子在谐振腔内不断反射和放大，形成相干光束，最终输出。调制技术调制技术是将信号加载到光束上的一种技术，常用的调制方式有直接调制和外部调制。光束整形是通过光学元件对光束进行改变，使其符合特定的形状和分布，常见的整形方式有透镜整形和反射镜整形。准直技术是将光束进行准直，使其具有一定的发散角和方向性，常用的准直技术有透镜准直和反射镜准直。光束整形准直技术光束整形与准直03接收部分原理Chapter光电转换是将光信号转换为电信号的过程。在光收发一体模块中，光电转换主要通过光电二极管完成。当光照射到光电二极管上时，光子能量激发电子从束缚状态进入自由状态，形成光电流，从而将光信号转换为电信号。0102光电二极管通常采用PIN结构或雪崩二极管结构，具有高灵敏度、低噪声、快速响应等特点。光电转换原理0102信号放大与处理放大后的信号经过滤波、整形等处理后，转换为数字信号或模拟信号，以便传输或处理。转换后的电信号通常比较微弱，需要通过放大器进行放大，以便后续处理。放大器通常采用低噪声放大器，以降低噪声干扰。噪声抑制与灵敏度提升由于光电转换过程中存在热噪声、散粒噪声等噪声干扰，因此需要进行噪声抑制。常用的噪声抑制方法包括制冷、电路设计优化等。为了提高模块的灵敏度，可以采用低噪声放大器和前置放大器等器件，同时优化光电二极管的结构和材料，提高光电转换效率。04光收发一体模块的关键技术Chapter高速信号处理技术是光收发一体模块的核心技术之一，主要用于实现高速数据的调制、解调以及信号的再生。通过高速信号处理技术，可以将数字信号转换为适合在光纤中传输的光信号，或者将光信号还原为数字信号。高速信号处理技术需要高精度的时钟恢复电路和高速ADC/DAC转换器，以保证信号处理的准确性和稳定性。高速信号处理技术自动功率控制技术是光收发一体模块中用于保持光信号功率稳定的关键技术。通过自动功率控制技术，可以实时监测光信号的功率，并根据需要自动调整发射机的输出功率或接收机的增益，以保证光信号在光纤中传输时的稳定性和可靠性。自动功率控制技术需要高灵敏度的光功率检测器和精确的反馈控制电路，以实现快速响应和精确控制。自动功率控制技术数字信号处理技术是光收发一体模块中用于提高信号传输性能和处理复杂信号的关键技术。通过数字信号处理技术，可以对光信号进行频域或时域的均衡、滤波、去噪等处理，以改善信号的传输性能和提高系统的信噪比。数字信号处理技术需要高性能的数字信号处理器和大规模的数字电路，以实现高速、高精度的信号处理。数字信号处理技术05光收发一体模块的发展趋势与挑战ChapterVS随着数据传输速率的不断提高，光收发一体模块正朝着高速率和低功耗的方向发展。详细描述随着云计算、大数据和人工智能等技术的快速发展，数据传输速率的需求不断提升，光收发一体模块作为数据中心内部和数据中心之间的主要通信器件，其高速率性能尤为重要。同时，随着节能减排意识的提高，低功耗也成为光收发一体模块的重要发展趋势。总结词高速率与低功耗的发展趋势集...
