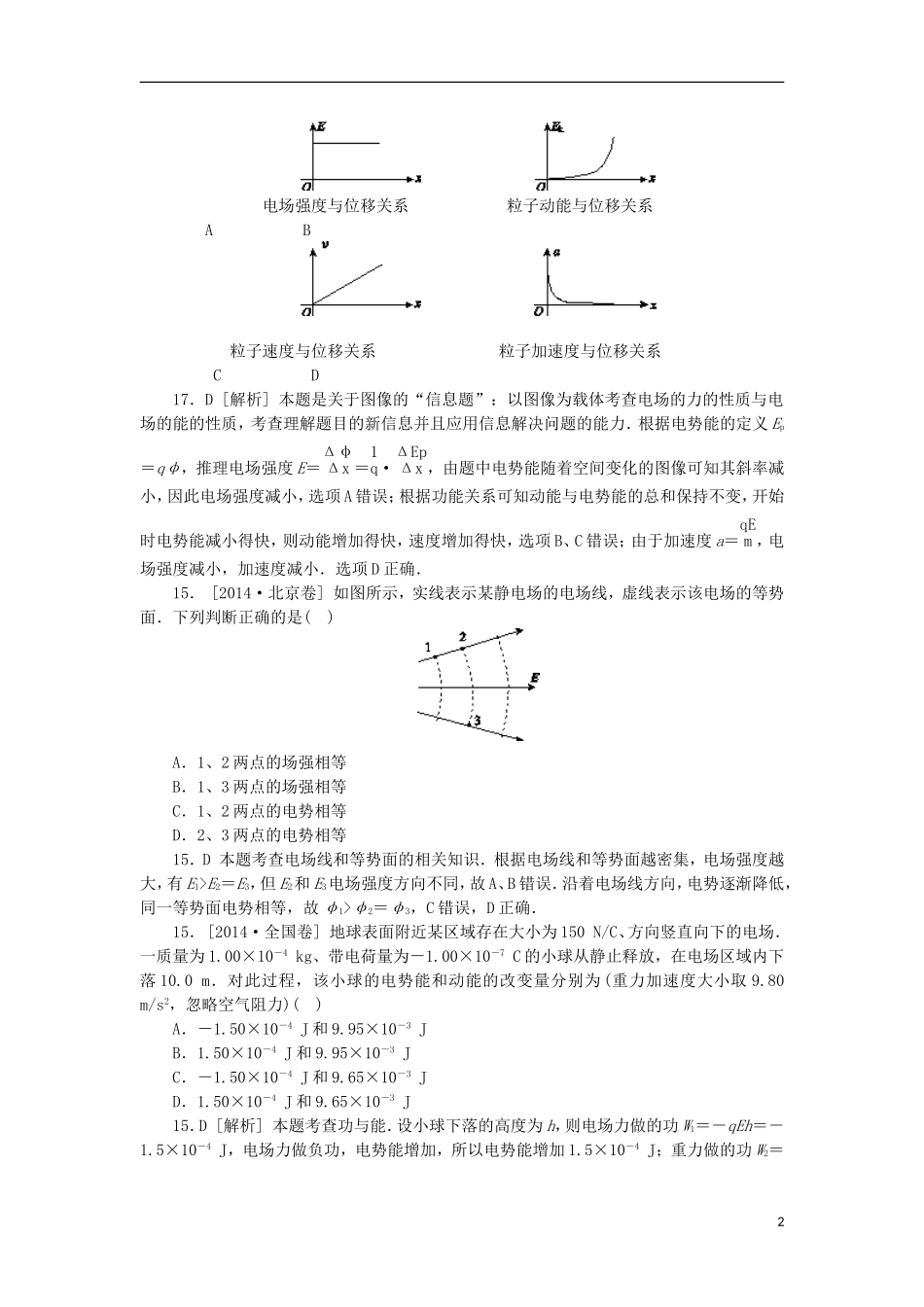

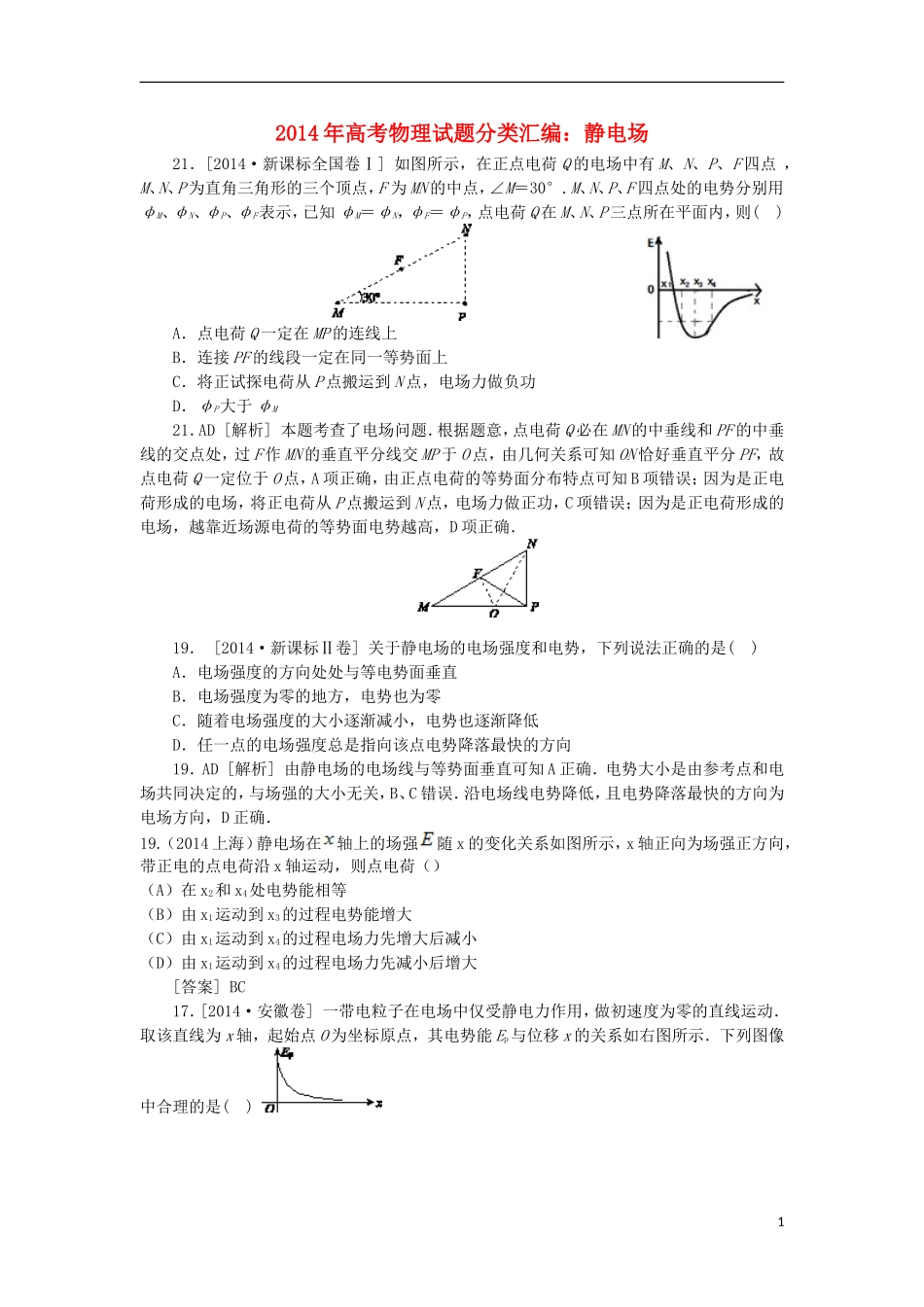

2014年高考物理试题分类汇编：静电场21．[2014·新课标全国卷Ⅰ]如图所示，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM＝φN，φF＝φP，点电荷Q在M、N、P三点所在平面内，则()A．点电荷Q一定在MP的连线上B．连接PF的线段一定在同一等势面上C．将正试探电荷从P点搬运到N点，电场力做负功D．φP大于φM21．AD[解析]本题考查了电场问题．根据题意，点电荷Q必在MN的中垂线和PF的中垂线的交点处，过F作MN的垂直平分线交MP于O点，由几何关系可知ON恰好垂直平分PF，故点电荷Q一定位于O点，A项正确，由正点电荷的等势面分布特点可知B项错误；因为是正电荷形成的电场，将正电荷从P点搬运到N点，电场力做正功，C项错误；因为是正电荷形成的电场，越靠近场源电荷的等势面电势越高，D项正确．19．[2014·新课标Ⅱ卷]关于静电场的电场强度和电势，下列说法正确的是()A．电场强度的方向处处与等电势面垂直B．电场强度为零的地方，电势也为零C．随着电场强度的大小逐渐减小，电势也逐渐降低D．任一点的电场强度总是指向该点电势降落最快的方向19．AD[解析]由静电场的电场线与等势面垂直可知A正确．电势大小是由参考点和电场共同决定的，与场强的大小无关，B、C错误．沿电场线电势降低，且电势降落最快的方向为电场方向，D正确．19.（2014上海）静电场在轴上的场强随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）（A）在x2和x4处电势能相等（B）由x1运动到x3的过程电势能增大（C）由x1运动到x4的过程电场力先增大后减小（D）由x1运动到x4的过程电场力先减小后增大[答案]BC17．[2014·安徽卷]一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能Ep与位移x的关系如右图所示．下列图像中合理的是()1电场强度与位移关系粒子动能与位移关系AB粒子速度与位移关系粒子加速度与位移关系CD17．D[解析]本题是关于图像的“信息题”：以图像为载体考查电场的力的性质与电场的能的性质，考查理解题目的新信息并且应用信息解决问题的能力．根据电势能的定义Ep＝qφ，推理电场强度E＝ΔφΔx＝1q·ΔEpΔx，由题中电势能随着空间变化的图像可知其斜率减小，因此电场强度减小，选项A错误；根据功能关系可知动能与电势能的总和保持不变，开始时电势能减小得快，则动能增加得快，速度增加得快，选项B、C错误；由于加速度a＝qEm，电场强度减小，加速度减小．选项D正确．15．[2014·北京卷]如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面．下列判断正确的是()A．1、2两点的场强相等B．1、3两点的场强相等C．1、2两点的电势相等D．2、3两点的电势相等15．D本题考查电场线和等势面的相关知识．根据电场线和等势面越密集，电场强度越大，有E1>E2＝E3，但E2和E3电场强度方向不同，故A、B错误．沿着电场线方向，电势逐渐降低，同一等势面电势相等，故φ1>φ2＝φ3，C错误，D正确．15．[2014·全国卷]地球表面附近某区域存在大小为150N/C、方向竖直向下的电场．一质量为1.00×10－4kg、带电荷量为－1.00×10－7C的小球从静止释放，在电场区域内下落10.0m．对此过程，该小球的电势能和动能的改变量分别为(重力加速度大小取9.80m/s2，忽略空气阻力)()A．－1.50×10－4J和9.95×10－3JB．1.50×10－4J和9.95×10－3JC．－1.50×10－4J和9.65×10－3JD．1.50×10－4J和9.65×10－3J15．D[解析]本题考查功与能．设小球下落的高度为h，则电场力做的功W1＝－qEh＝－1.5×10－4J，电场力做负功，电势能增加，所以电势能增加1.5×10－4J；重力做的功W2＝2mgh＝9.8×10－3J，合力做的功W＝W1＋W2＝9.65×10－3J，根据动能定理可知ΔEk＝W＝9.65×10－3J，因此D项正确．20．[2014·广东卷]如图12所示，光滑绝缘的水平桌面上，固定着一个带电荷量为＋Q的小球P，带电荷量分别为－q和＋2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是()A．M与N的距离大于LB．P、M和N...
