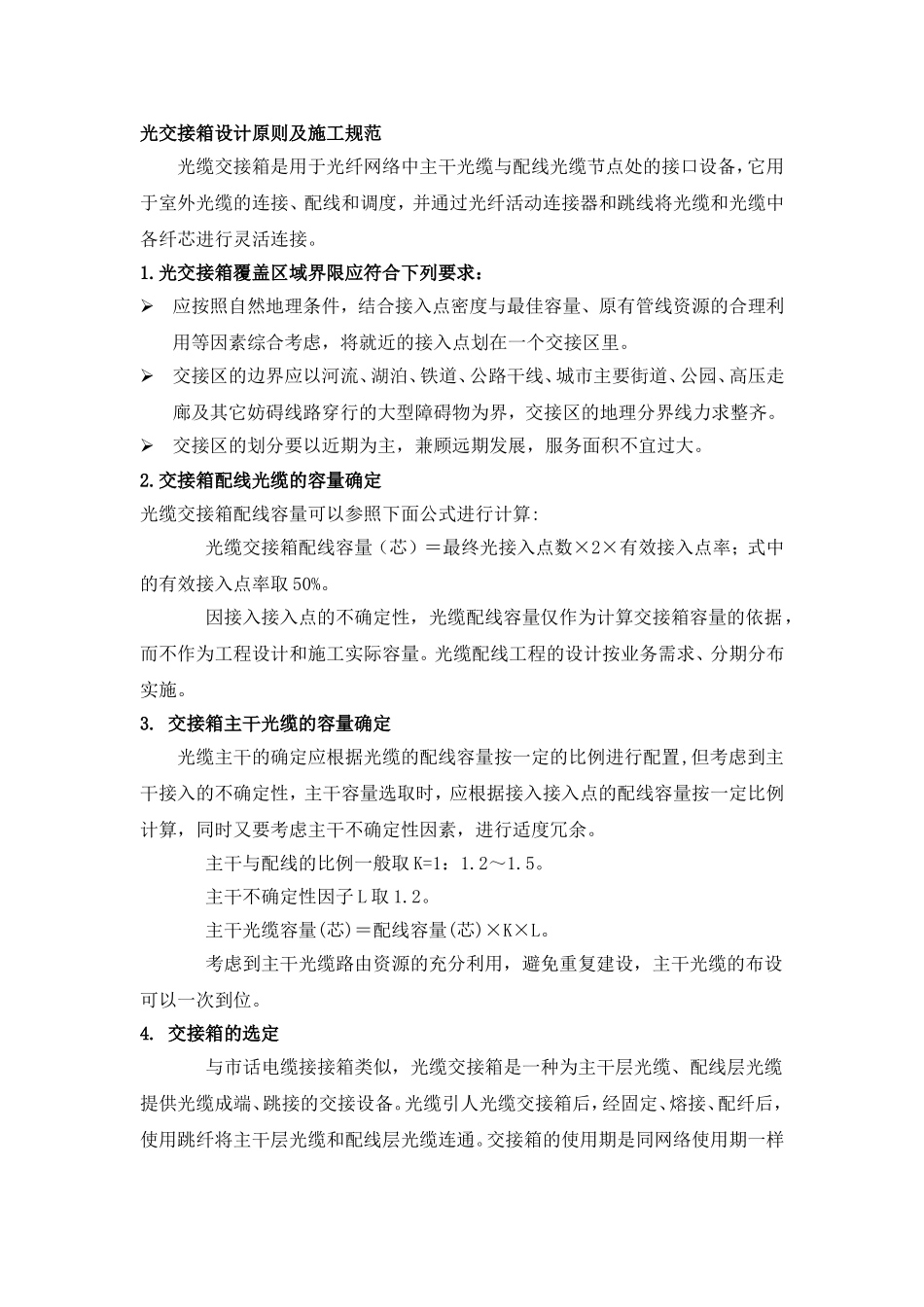

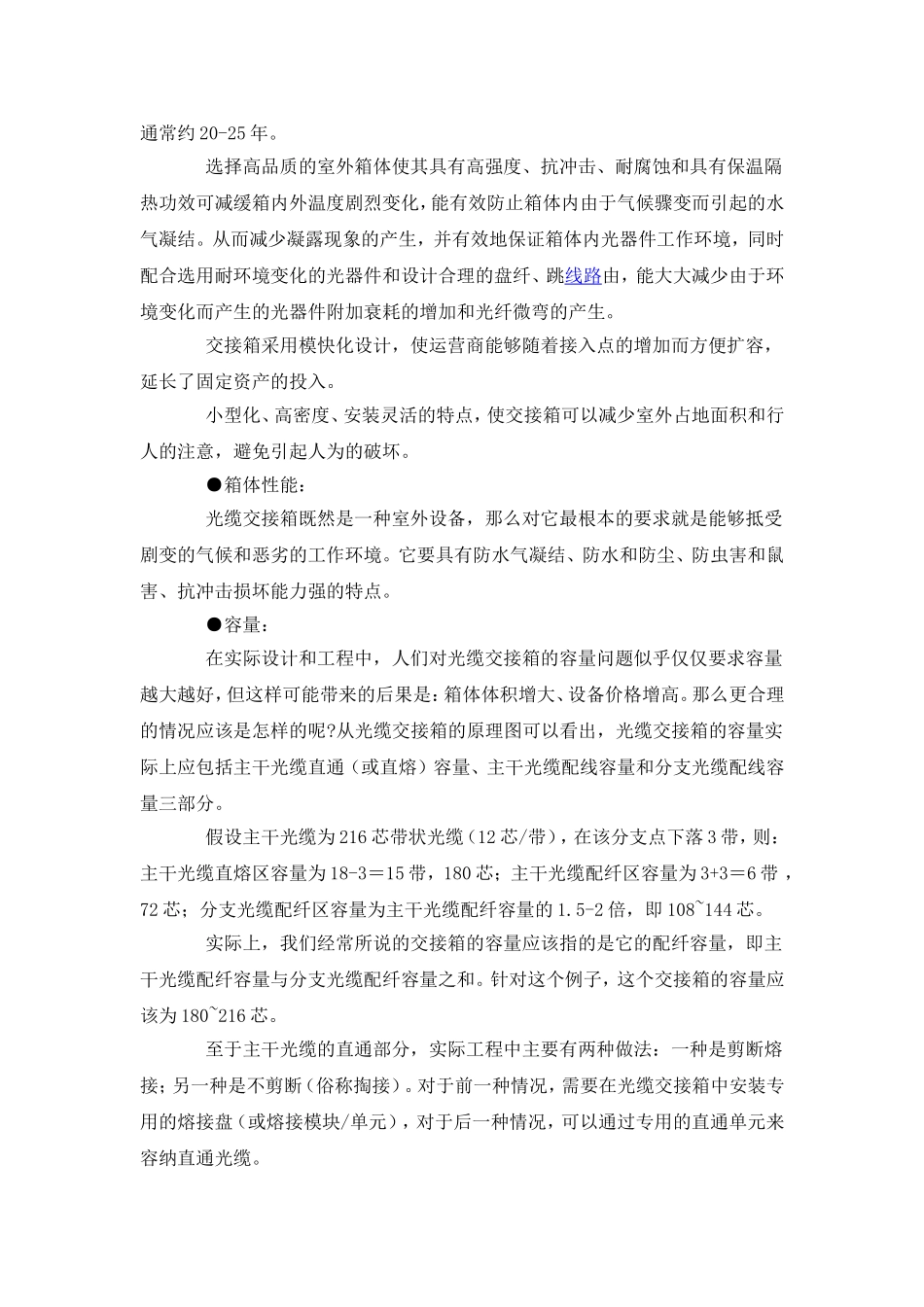

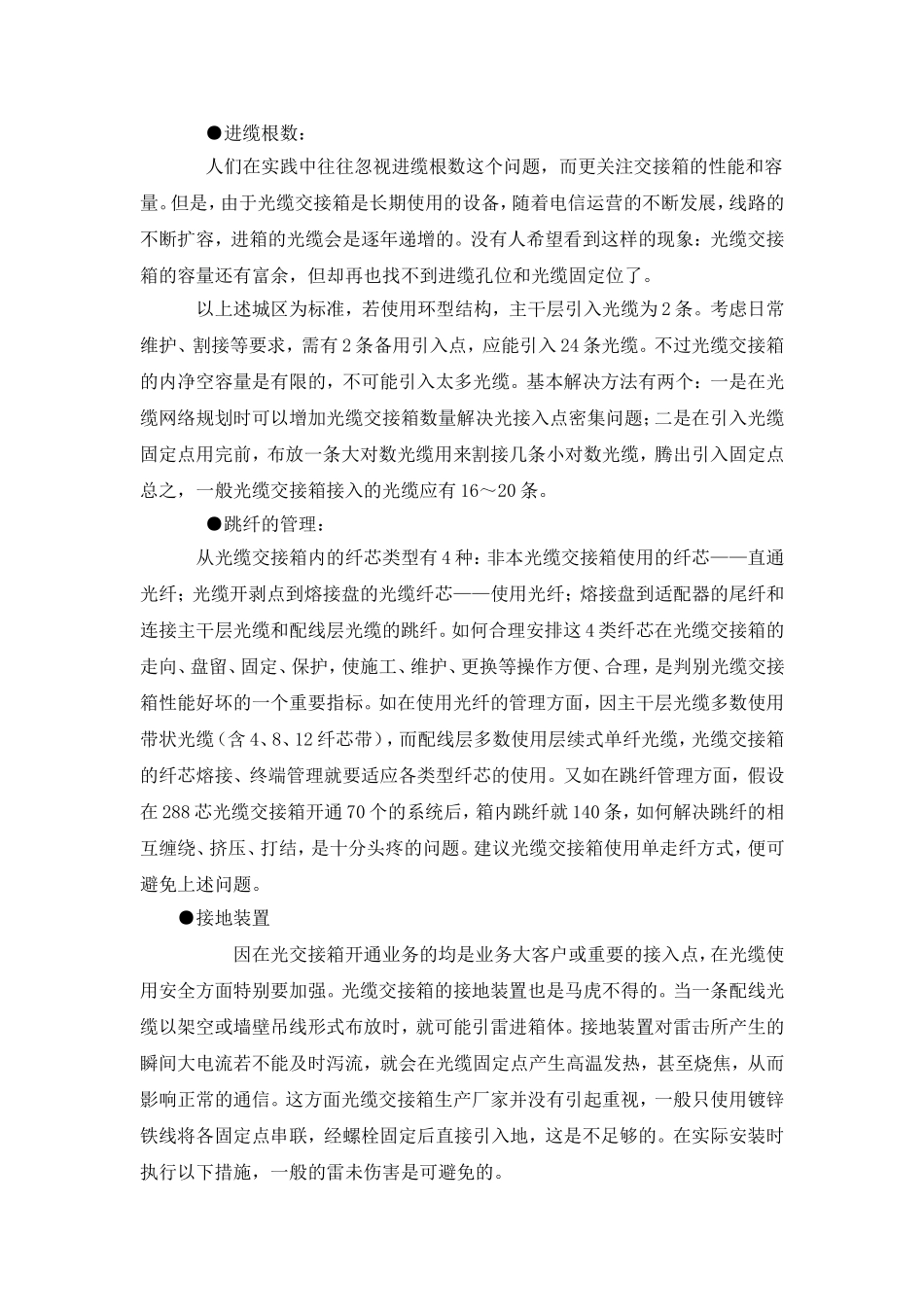

光交接箱设计原则及施工规范光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵活连接。1.光交接箱覆盖区域界限应符合下列要求：应按照自然地理条件，结合接入点密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的接入点划在一个交接区里。交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。2.交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入点数×2×有效接入点率；式中的有效接入点率取50%。因接入接入点的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。光缆配线工程的设计按业务需求、分期分布实施。3.交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入接入点的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。主干与配线的比例一般取K=1：1.2～1.5。主干不确定性因子L取1.2。主干光缆容量(芯)＝配线容量(芯)×K×L。考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。4.交接箱的选定与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。交接箱的使用期是同网络使用期一样通常约20-25年。选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。从而减少凝露现象的产生，并有效地保证箱体内光器件工作环境，同时配合选用耐环境变化的光器件和设计合理的盘纤、跳线路由，能大大减少由于环境变化而产生的光器件附加衰耗的增加和光纤微弯的产生。交接箱采用模快化设计，使运营商能够随着接入点的增加而方便扩容，延长了固定资产的投入。小型化、高密度、安装灵活的特点，使交接箱可以减少室外占地面积和行人的注意，避免引起人为的破坏。●箱体性能：光缆交接箱既然是一种室外设备，那么对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。●容量：在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。那么更合理的情况应该是怎样的呢?从光缆交接箱的原理图可以看出，光缆交接箱的容量实际上应包括主干光缆直通（或直熔）容量、主干光缆配线容量和分支光缆配线容量三部分。假设主干光缆为216芯带状光缆（12芯/带），在该分支点下落3带，则：主干光缆直熔区容量为18-3＝15带，180芯；主干光缆配纤区容量为3+3＝6带，72芯；分支光缆配纤区容量为主干光缆配纤容量的1.5-2倍，即108~144芯。实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。针对这个例子，这个交接箱的容量应该为180~216芯。至于主干光缆的直通部分，实际工程中主要有两种做法：一种是剪断熔接；另一种是不剪断（俗称掏接）。对于前一种情况，需要在光缆交接箱中安装专用的熔接盘（或熔接模块/单元），对于后一种情况，可以通过专用的直通单元来容纳直通光缆。●进缆根数：人们在实践中往往忽视进缆根数这个问题，而更关注交接箱的性能和容量。但是，由于光缆交接箱是长期使用的设备，随着电信运营的不断发展，线路的不断扩容，进箱的光缆会是逐年递增的。没有人希望看到这样的现象：光缆交接箱的容量还有富余，但却再也找不到进缆孔位和光缆固定位了。以上述城区为标准，若使用环型结构，主干层引入光缆为2条。考虑日常维护、割接等要求...
