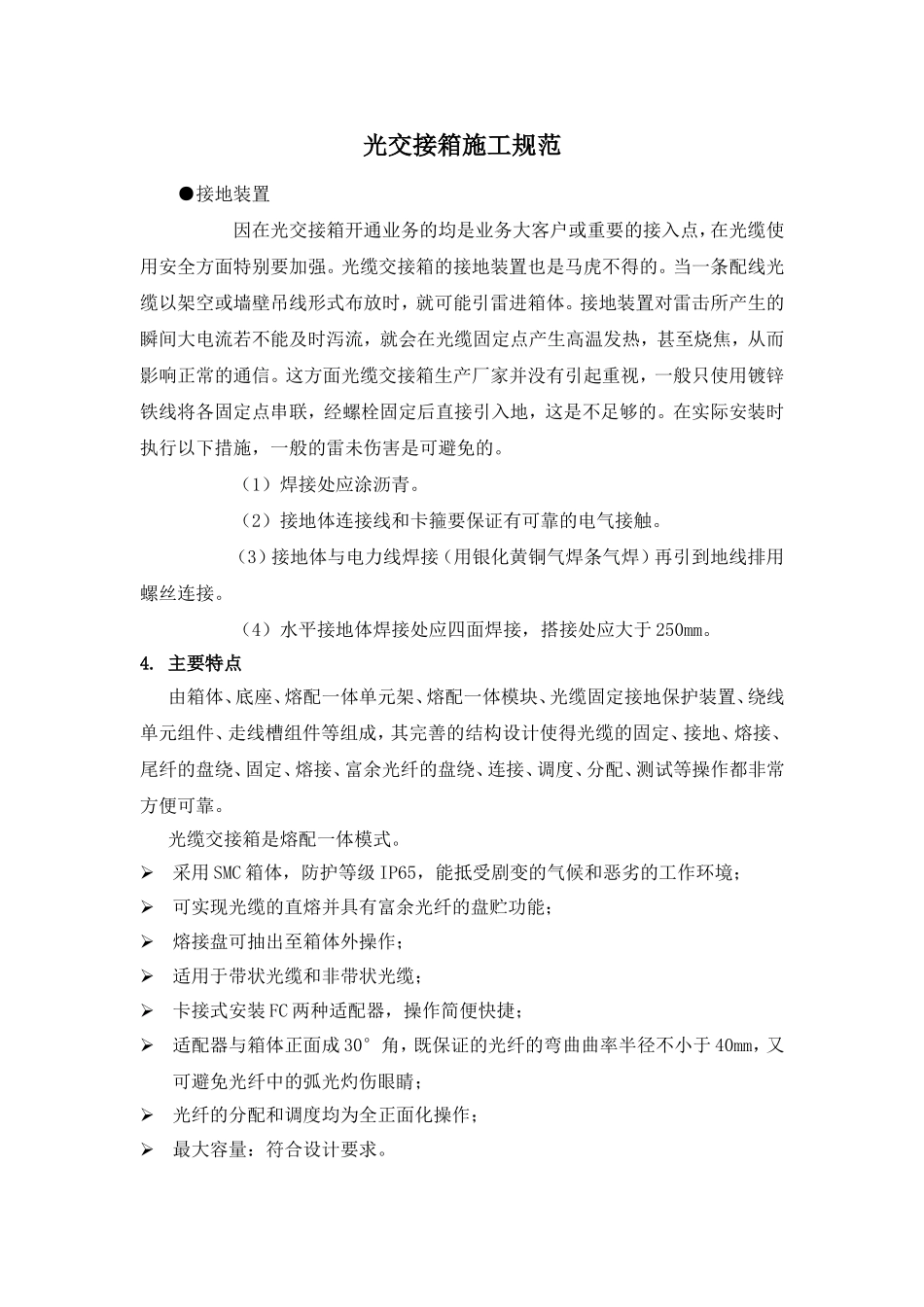

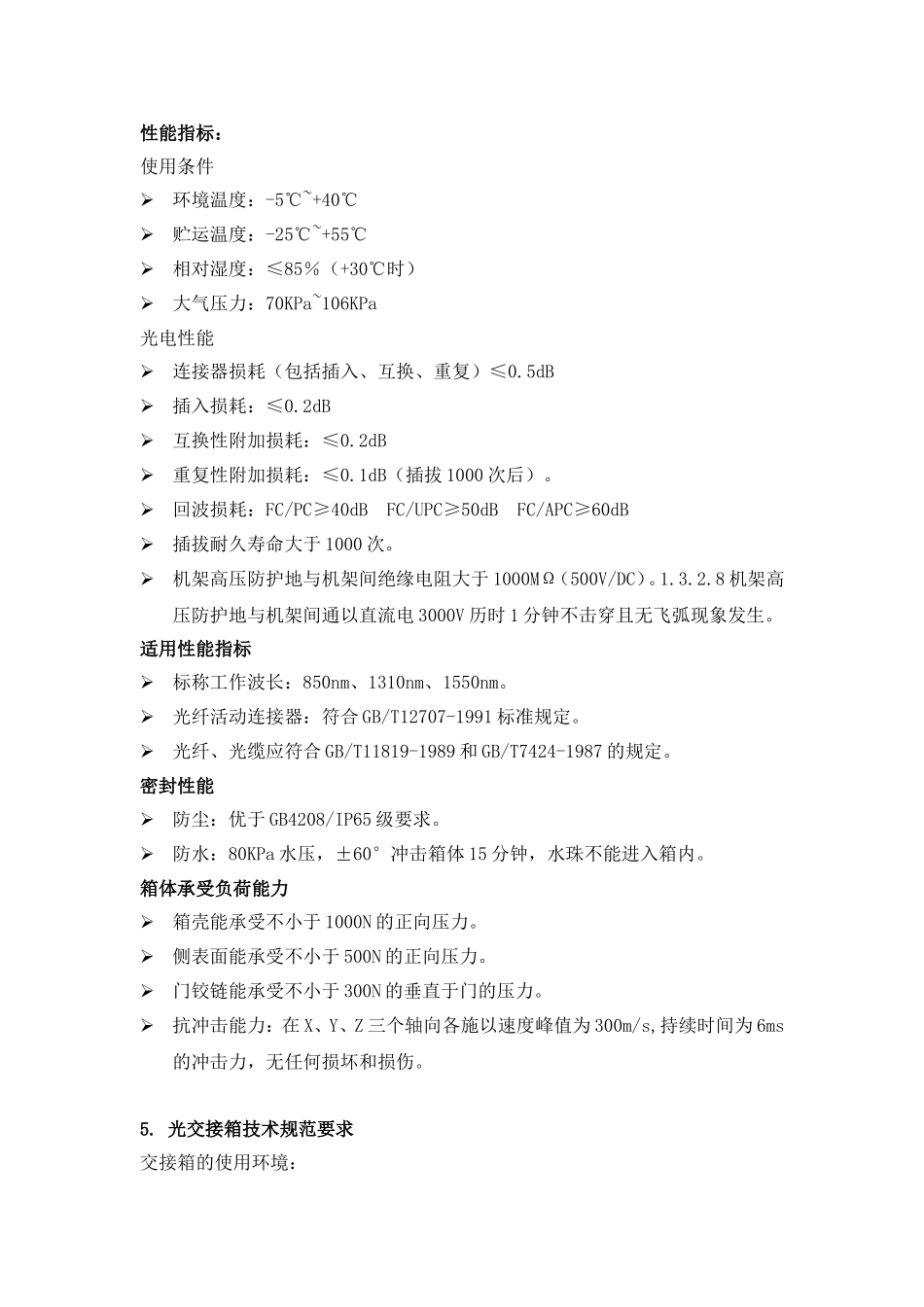

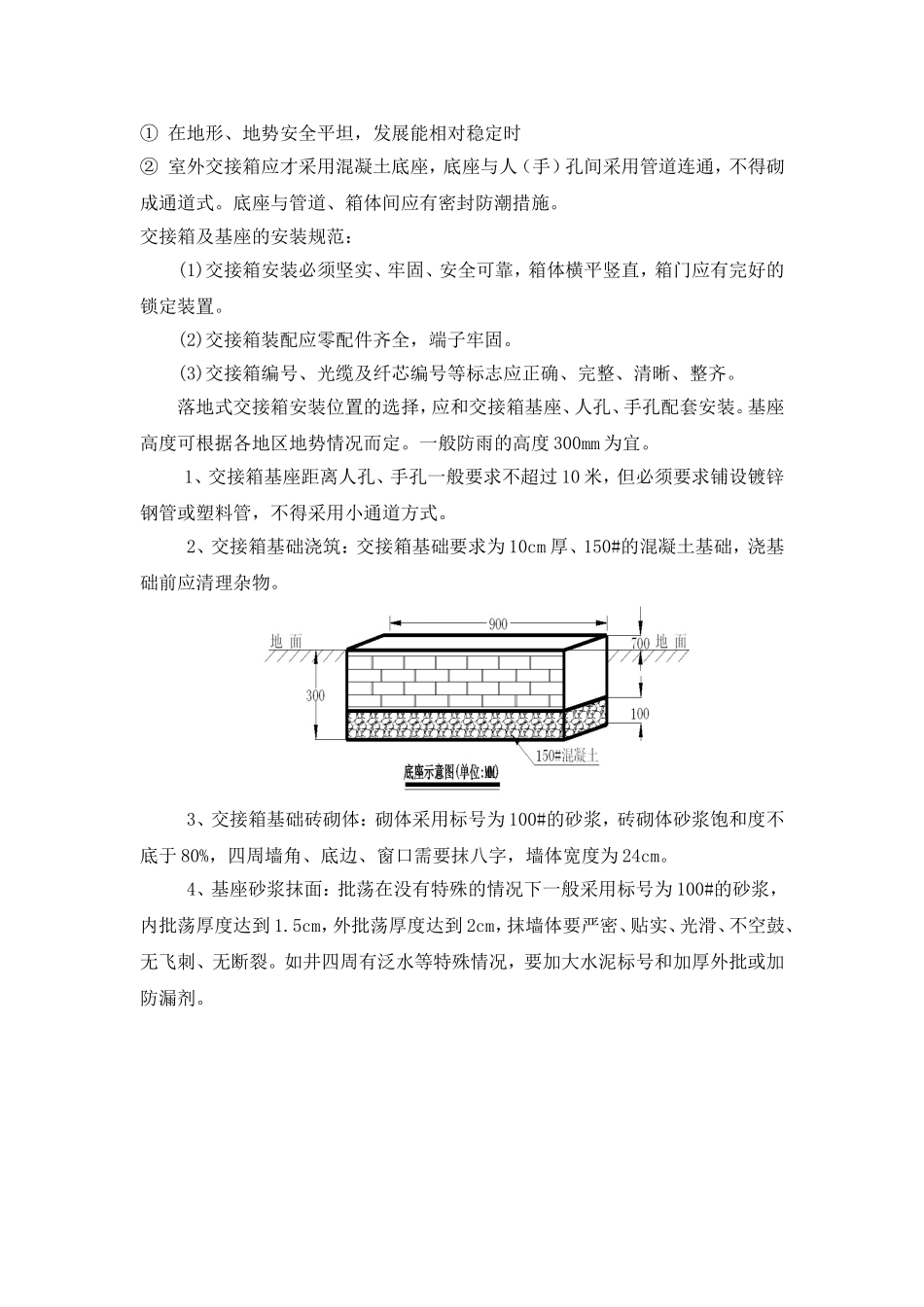

光交接箱施工规范●接地装置因在光交接箱开通业务的均是业务大客户或重要的接入点，在光缆使用安全方面特别要加强。光缆交接箱的接地装置也是马虎不得的。当一条配线光缆以架空或墙壁吊线形式布放时，就可能引雷进箱体。接地装置对雷击所产生的瞬间大电流若不能及时泻流，就会在光缆固定点产生高温发热，甚至烧焦，从而影响正常的通信。这方面光缆交接箱生产厂家并没有引起重视，一般只使用镀锌铁线将各固定点串联，经螺栓固定后直接引入地，这是不足够的。在实际安装时执行以下措施，一般的雷未伤害是可避免的。（1）焊接处应涂沥青。（2）接地体连接线和卡箍要保证有可靠的电气接触。（3）接地体与电力线焊接（用银化黄铜气焊条气焊）再引到地线排用螺丝连接。（4）水平接地体焊接处应四面焊接，搭接处应大于250mm。4.主要特点由箱体、底座、熔配一体单元架、熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成，其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠。光缆交接箱是熔配一体模式。采用SMC箱体，防护等级IP65，能抵受剧变的气候和恶劣的工作环境；可实现光缆的直熔并具有富余光纤的盘贮功能；熔接盘可抽出至箱体外操作；适用于带状光缆和非带状光缆；卡接式安装FC两种适配器，操作简便快捷；适配器与箱体正面成30°角，既保证的光纤的弯曲曲率半径不小于40mm，又可避免光纤中的弧光灼伤眼睛；光纤的分配和调度均为全正面化操作；最大容量：符合设计要求。性能指标：使用条件环境温度：-5℃~+40℃贮运温度：-25℃~+55℃相对湿度：≤85％（+30℃时）大气压力：70KPa~106KPa光电性能连接器损耗（包括插入、互换、重复）≤0.5dB插入损耗：≤0.2dB互换性附加损耗：≤0.2dB重复性附加损耗：≤0.1dB（插拔1000次后）。回波损耗：FC/PC≥40dBFC/UPC≥50dBFC/APC≥60dB插拔耐久寿命大于1000次。机架高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）。1.3.2.8机架高压防护地与机架间通以直流电3000V历时1分钟不击穿且无飞弧现象发生。适用性能指标标称工作波长：850nm、1310nm、1550nm。光纤活动连接器：符合GB/T12707-1991标准规定。光纤、光缆应符合GB/T11819-1989和GB/T7424-1987的规定。密封性能防尘：优于GB4208/IP65级要求。防水：80KPa水压，±60°冲击箱体15分钟，水珠不能进入箱内。箱体承受负荷能力箱壳能承受不小于1000N的正向压力。侧表面能承受不小于500N的正向压力。门铰链能承受不小于300N的垂直于门的压力。抗冲击能力：在X、Y、Z三个轴向各施以速度峰值为300m/s,持续时间为6ms的冲击力，无任何损坏和损伤。5.光交接箱技术规范要求交接箱的使用环境：①在地形、地势安全平坦，发展能相对稳定时②室外交接箱应才采用混凝土底座，底座与人（手）孔间采用管道连通，不得砌成通道式。底座与管道、箱体间应有密封防潮措施。交接箱及基座的安装规范：(1)交接箱安装必须坚实、牢固、安全可靠，箱体横平竖直，箱门应有完好的锁定装置。(2)交接箱装配应零配件齐全，端子牢固。(3)交接箱编号、光缆及纤芯编号等标志应正确、完整、清晰、整齐。落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。基座高度可根据各地区地势情况而定。一般防雨的高度300mm为宜。1、交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。2、交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。3、交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。4、基座砂浆抹面：批荡在没有特殊的情况下一般采用标号为100#的砂浆，内批荡厚度达到1.5cm，外批荡厚度达到2cm，抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。如井四周有泛水等特殊情况，要加大水泥标号和加厚外批或加防漏剂。5、基座预埋铁：穿钉的规格、位置符合设计规定，在交接箱的基座四角上有...
