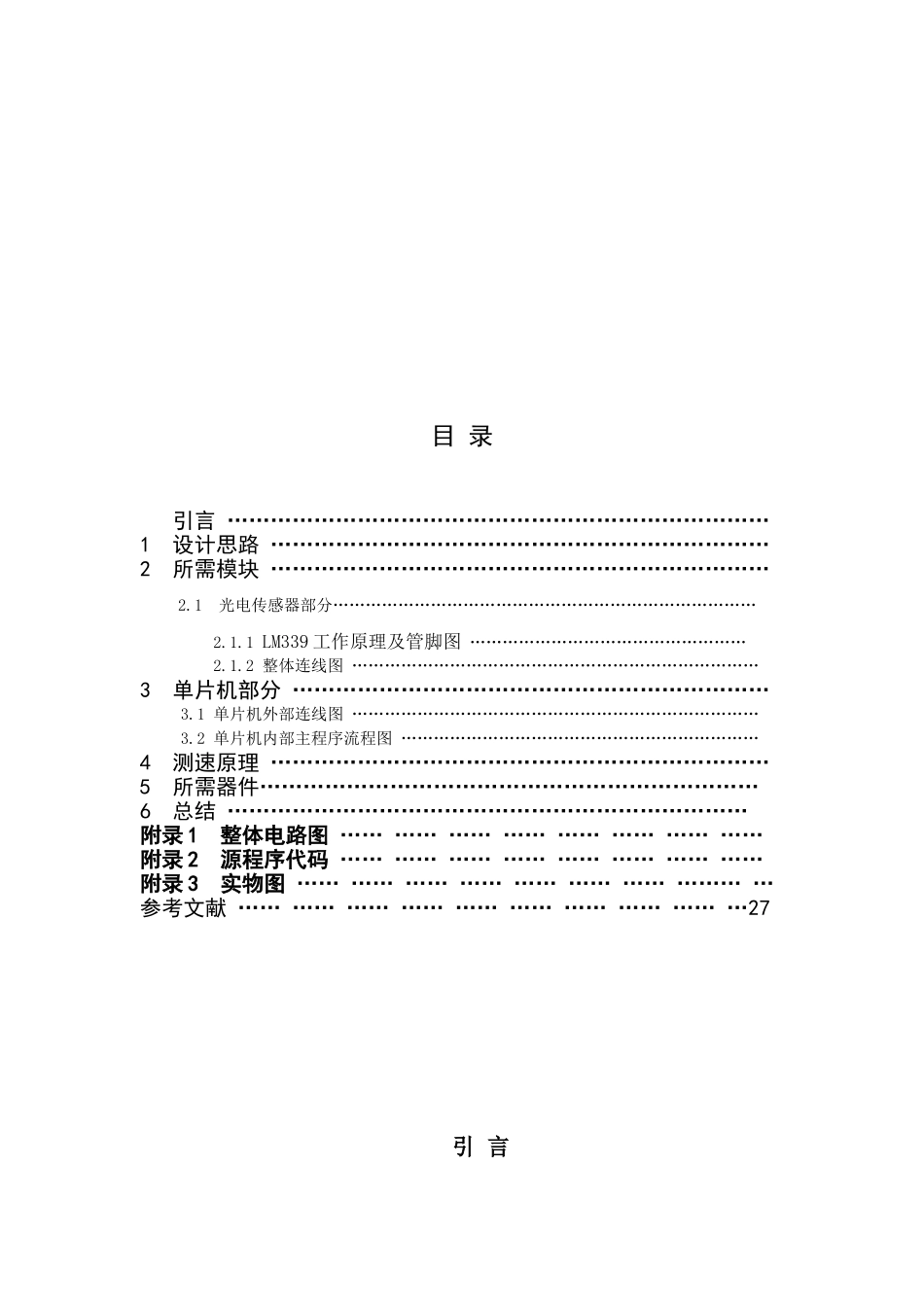

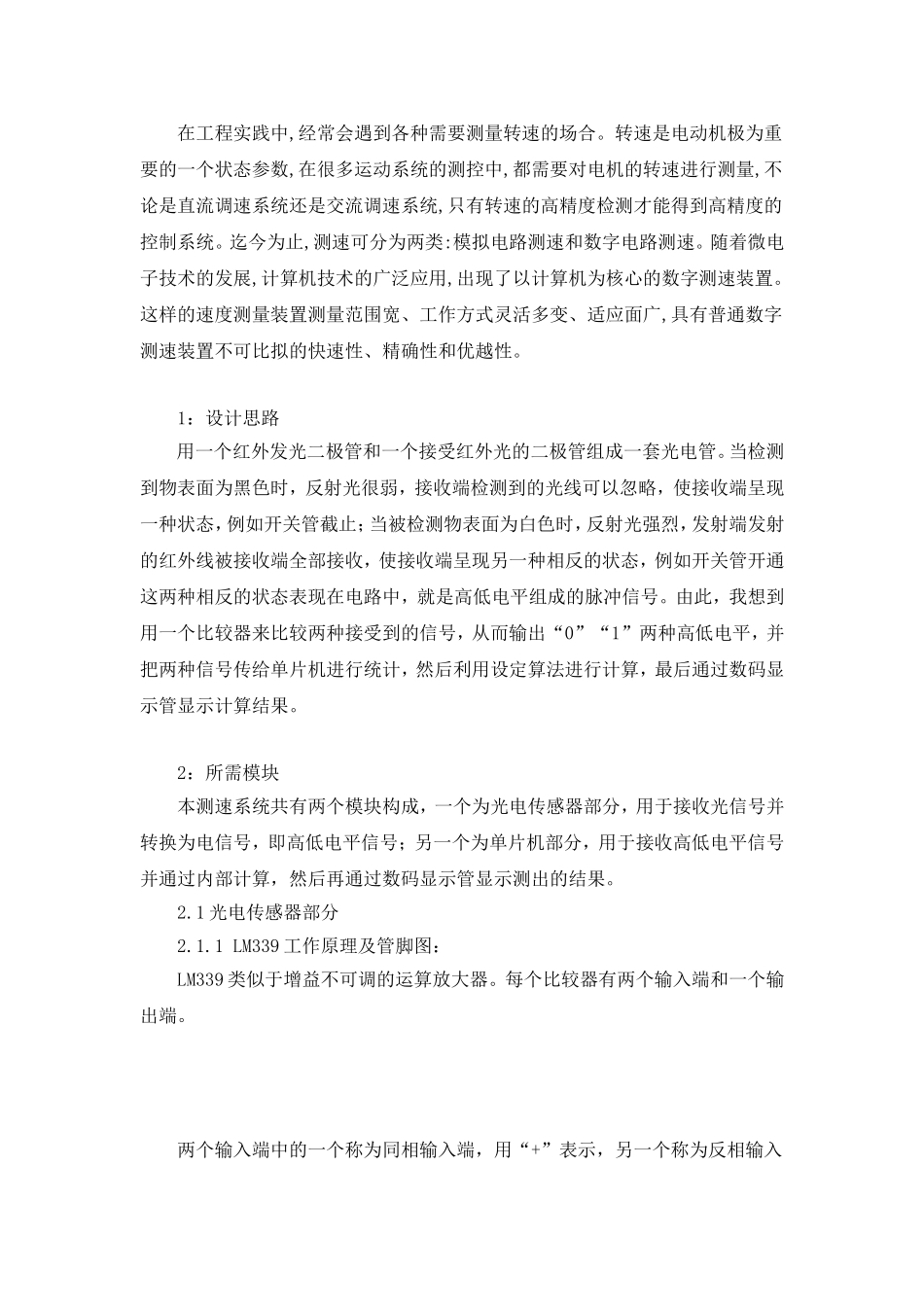

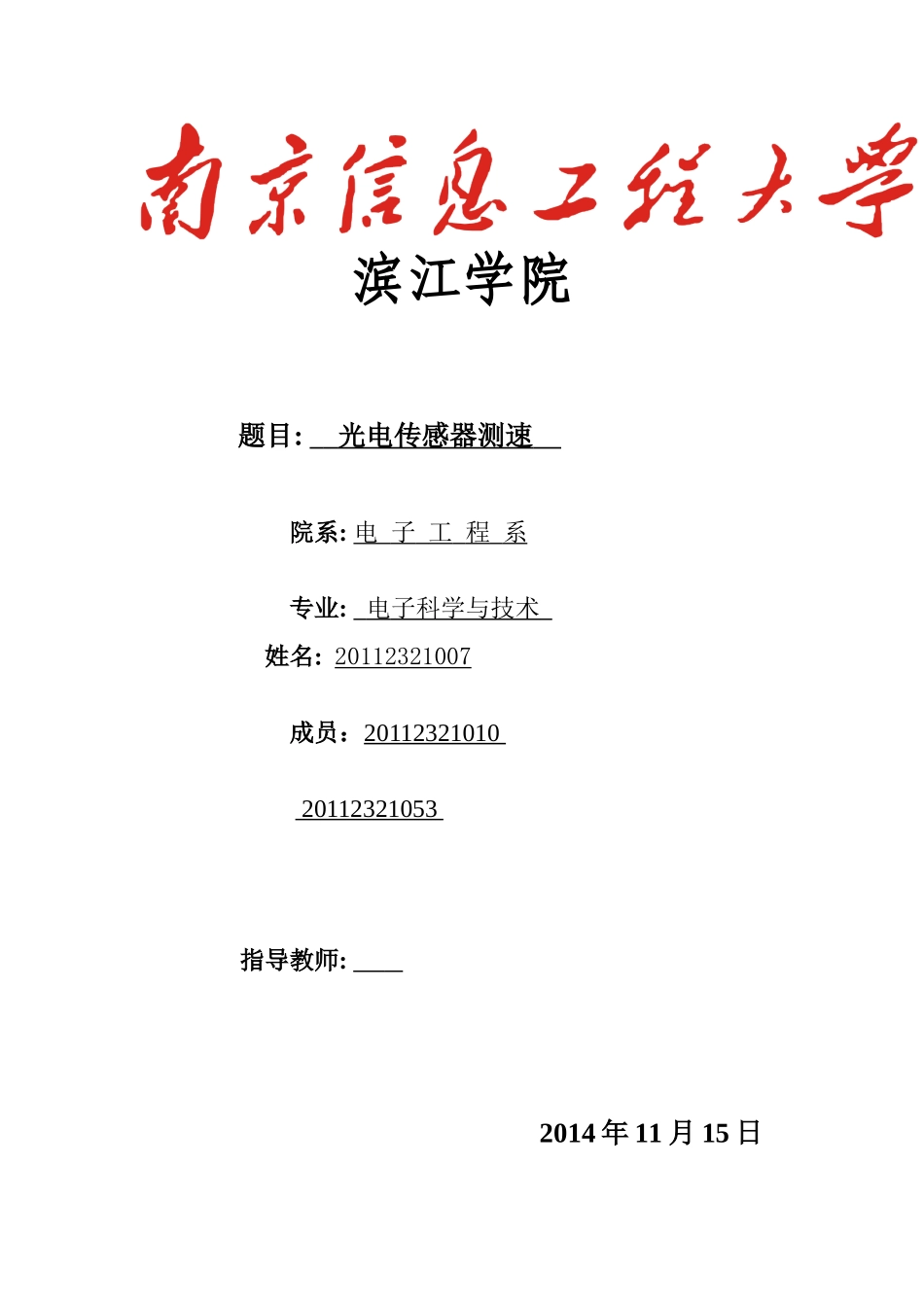

滨江学院题目:光电传感器测速院系:电子工程系专业:电子科学与技术姓名:20112321007成员：2011232101020112321053指导教师:2014年11月15日目录引言…………………………………………………………………1设计思路……………………………………………………………2所需模块……………………………………………………………2.1光电传感器部分……………………………………………………………………2.1.1LM339工作原理及管脚图……………………………………………2.1.2整体连线图…………………………………………………………………3单片机部分…………………………………………………………3.1单片机外部连线图…………………………………………………………………3.2单片机内部主程序流程图…………………………………………………………4测速原理……………………………………………………………5所需器件……………………………………………………………6总结………………………………………………………………附录1整体电路图…………………………………………附录2源程序代码…………………………………………附录3实物图………………………………………………参考文献…………………………………………………27引言在工程实践中,经常会遇到各种需要测量转速的场合。转速是电动机极为重要的一个状态参数,在很多运动系统的测控中,都需要对电机的转速进行测量,不论是直流调速系统还是交流调速系统,只有转速的高精度检测才能得到高精度的控制系统。迄今为止,测速可分为两类:模拟电路测速和数字电路测速。随着微电子技术的发展,计算机技术的广泛应用,出现了以计算机为核心的数字测速装置。这样的速度测量装置测量范围宽、工作方式灵活多变、适应面广,具有普通数字测速装置不可比拟的快速性、精确性和优越性。1：设计思路用一个红外发光二极管和一个接受红外光的二极管组成一套光电管。当检测到物表面为黑色时，反射光很弱，接收端检测到的光线可以忽略，使接收端呈现一种状态，例如开关管截止；当被检测物表面为白色时，反射光强烈，发射端发射的红外线被接收端全部接收，使接收端呈现另一种相反的状态，例如开关管开通这两种相反的状态表现在电路中，就是高低电平组成的脉冲信号。由此，我想到用一个比较器来比较两种接受到的信号，从而输出“0”“1”两种高低电平，并把两种信号传给单片机进行统计，然后利用设定算法进行计算，最后通过数码显示管显示计算结果。2：所需模块本测速系统共有两个模块构成，一个为光电传感器部分，用于接收光信号并转换为电信号，即高低电平信号；另一个为单片机部分，用于接收高低电平信号并通过内部计算，然后再通过数码显示管显示测出的结果。2.1光电传感器部分2.1.1LM339工作原理及管脚图：LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端中的一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。当用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压，当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。当“-”端电压高于“+”端时，输出管饱和，相当于输出端接高电位。两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。选不同阻值的上拉电阻会影响输出端高电位的值。因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。下图（1a）给出了一个LM399的基本单限比较器。输入信号Uin为待比较电压把它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。当输入电压Uin>Ur时，输出为高电平UOH。图（1b）为其传输特性。图（1c）为LM339的管脚图。（c）图（1）LM339工作原理图及管脚图2.1.2整体连线图：如下图（2）所示：图（2）比较型光电传...
