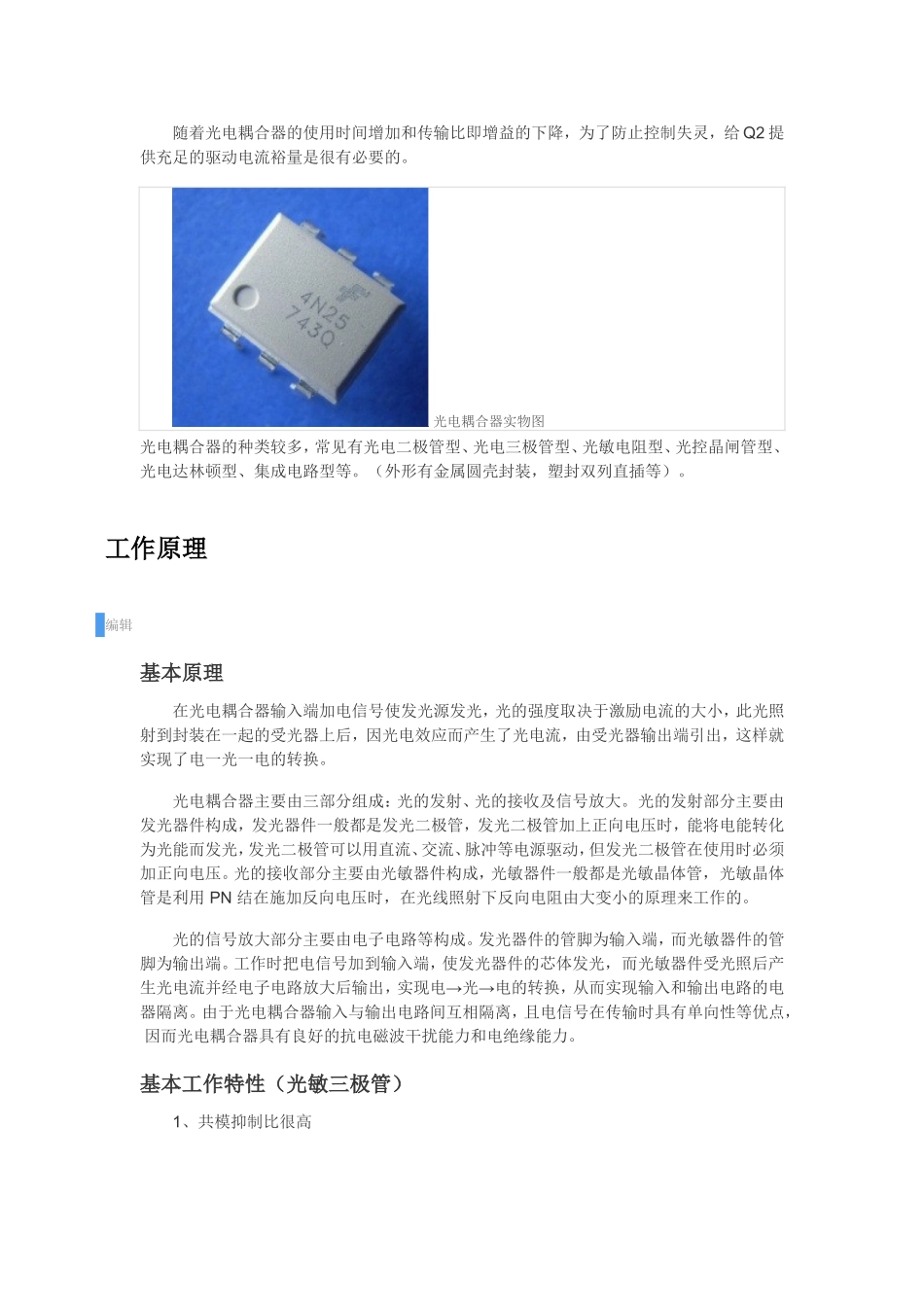

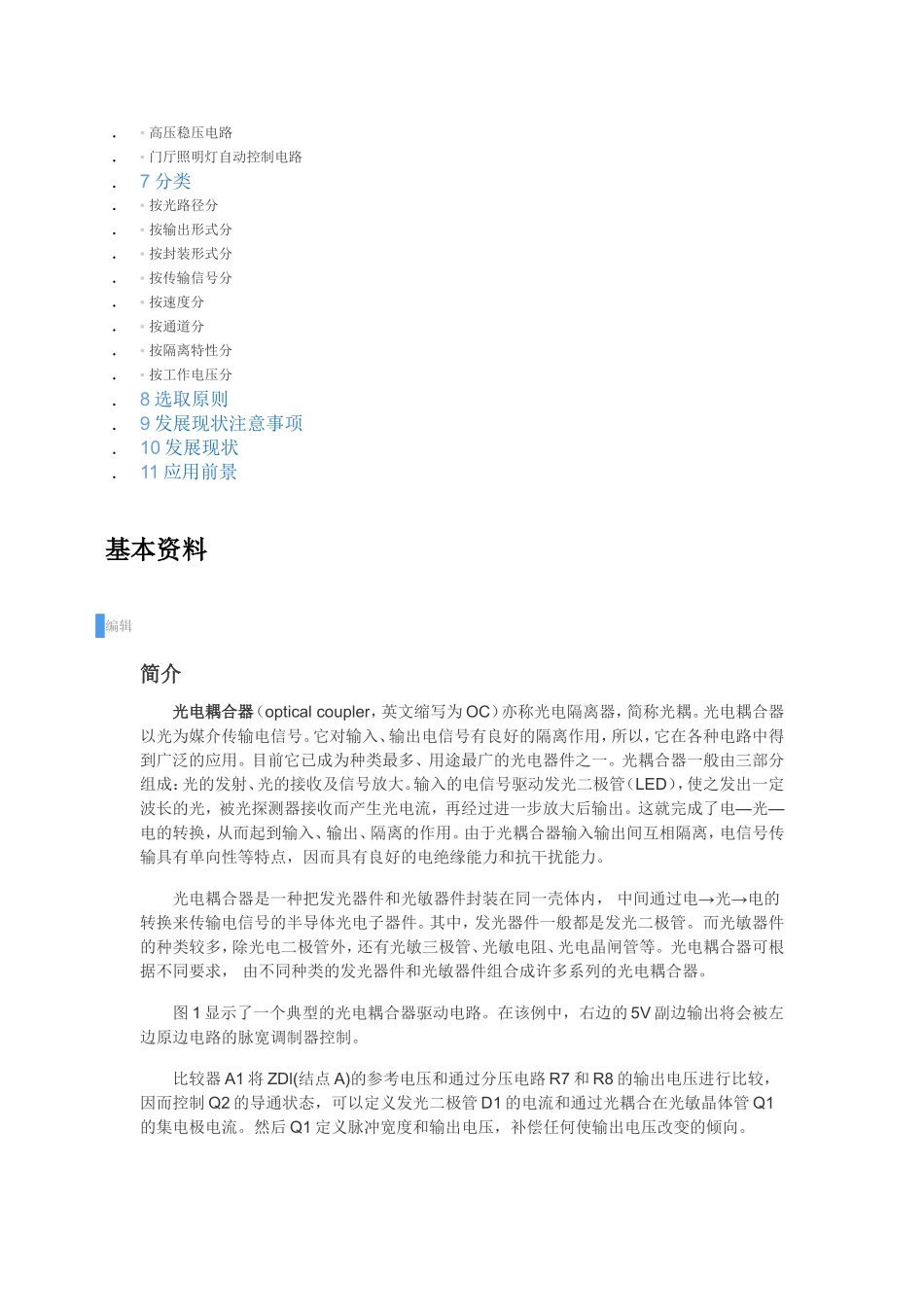

光电耦合器编辑本词条由“科普中国”百科科学词条编写与应用工作项目审核。光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内,彼此间用透明绝缘体隔离。发光源的引脚为输入端,受光器的引脚为输出端,常见的发光源为发光二极管,受光器为光敏二极管、光敏三极管等等。中文名光电耦合器外文名opticalcoupler英文缩写OC目录.1基本资料.▪简介.2工作原理.▪基本原理.▪基本工作特性(光敏三极管).3结构特点.4仪器测试.5应用.▪开关电路.6具体应用.▪组成开关电路.▪组成逻辑电路.▪隔离耦合电路.▪高压稳压电路.▪门厅照明灯自动控制电路.7分类.▪按光路径分.▪按输出形式分.▪按封装形式分.▪按传输信号分.▪按速度分.▪按通道分.▪按隔离特性分.▪按工作电压分.8选取原则.9发展现状注意事项.10发展现状.11应用前景基本资料编辑简介光电耦合器(opticalcoupler,英文缩写为OC)亦称光电隔离器,简称光耦。光电耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成:光的发射、光的接收及信号放大。输入的电信号驱动发光二极管(LED),使之发出一定波长的光,被光探测器接收而产生光电流,再经过进一步放大后输出。这就完成了电—光—电的转换,从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力。光电耦合器是一种把发光器件和光敏器件封装在同一壳体内,中间通过电→光→电的转换来传输电信号的半导体光电子器件。其中,发光器件一般都是发光二极管。而光敏器件的种类较多,除光电二极管外,还有光敏三极管、光敏电阻、光电晶闸管等。光电耦合器可根据不同要求,由不同种类的发光器件和光敏器件组合成许多系列的光电耦合器。图1显示了一个典型的光电耦合器驱动电路。在该例中,右边的5V副边输出将会被左边原边电路的脉宽调制器控制。比较器A1将ZDl(结点A)的参考电压和通过分压电路R7和R8的输出电压进行比较,因而控制Q2的导通状态,可以定义发光二极管D1的电流和通过光耦合在光敏晶体管Q1的集电极电流。然后Q1定义脉冲宽度和输出电压,补偿任何使输出电压改变的倾向。随着光电耦合器的使用时间增加和传输比即增益的下降,为了防止控制失灵,给Q2提供充足的驱动电流裕量是很有必要的。光电耦合器实物图光电耦合器的种类较多,常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。(外形有金属圆壳封装,塑封双列直插等)。工作原理编辑基本原理在光电耦合器输入端加电信号使发光源发光,光的强度取决于激励电流的大小,此光照射到封装在一起的受光器上后,因光电效应而产生了光电流,由受光器输出端引出,这样就实现了电一光一电的转换。光电耦合器主要由三部分组成:光的发射、光的接收及信号放大。光的发射部分主要由发光器件构成,发光器件一般都是发光二极管,发光二极管加上正向电压时,能将电能转化为光能而发光,发光二极管可以用直流、交流、脉冲等电源驱动,但发光二极管在使用时必须加正向电压。光的接收部分主要由光敏器件构成,光敏器件一般都是光敏晶体管,光敏晶体管是利用PN结在施加反向电压时,在光线照射下反向电阻由大变小的原理来工作的。光的信号放大部分主要由电子电路等构成。发光器件的管脚为输入端,而光敏器件的管脚为输出端。工作时把电信号加到输入端,使发光器件的芯体发光,而光敏器件受光照后产生光电流并经电子电路放大后输出,实现电→光→电的转换,从而实现输入和输出电路的电器隔离。由于光电耦合器输入与输出电路间互相隔离,且电信号在传输时具有单向性等优点,因而光电耦合器具有良好的抗电磁波干扰能力和电绝缘能力。基本工作特性(光敏三极管)1、共模抑制比很高在光电耦合器内部,由于发光管和受光器之间的耦合电容很小(2pF以内)所以共模输入电压通过极间耦合电容对输出电流的影响很小,因...
