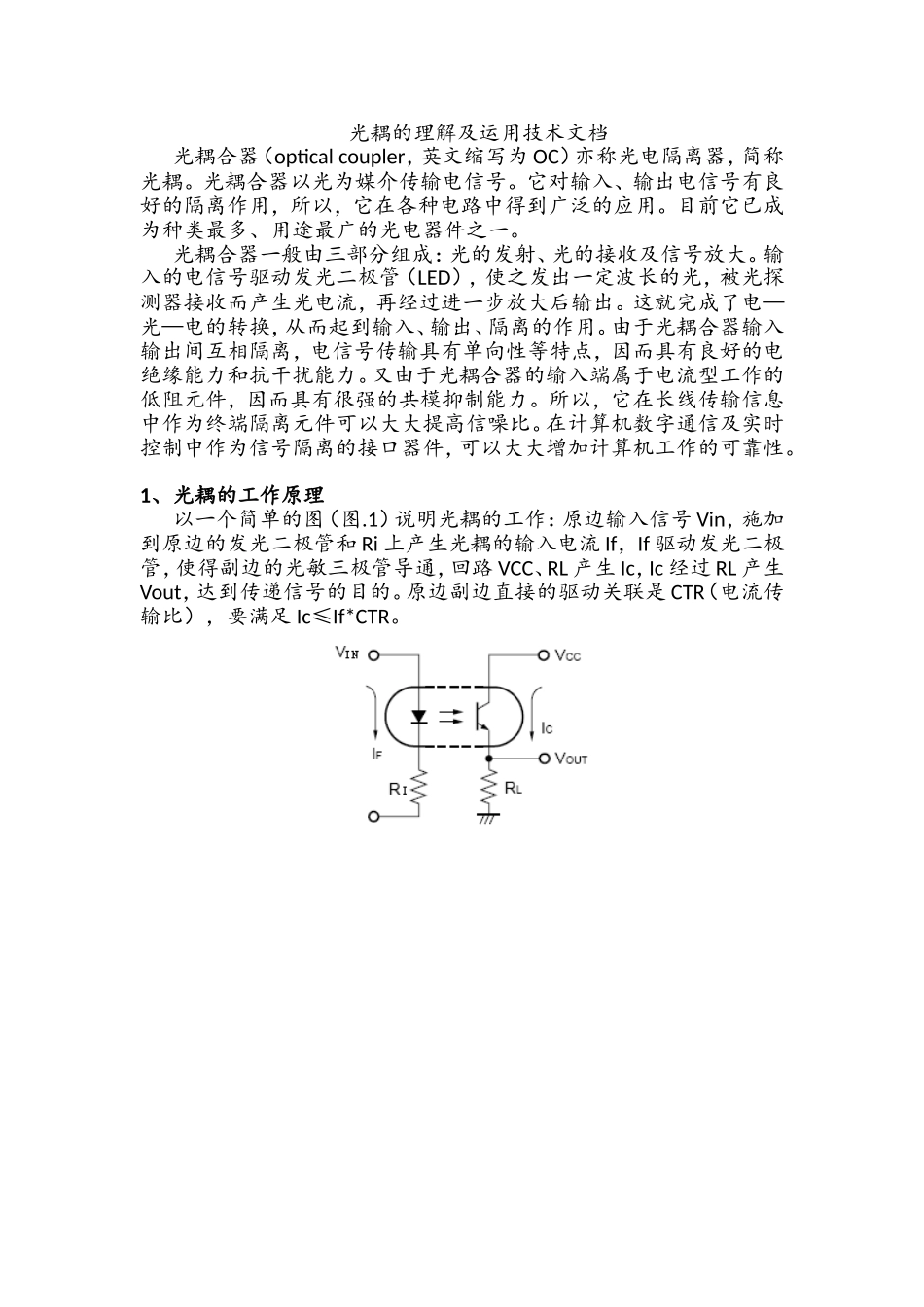

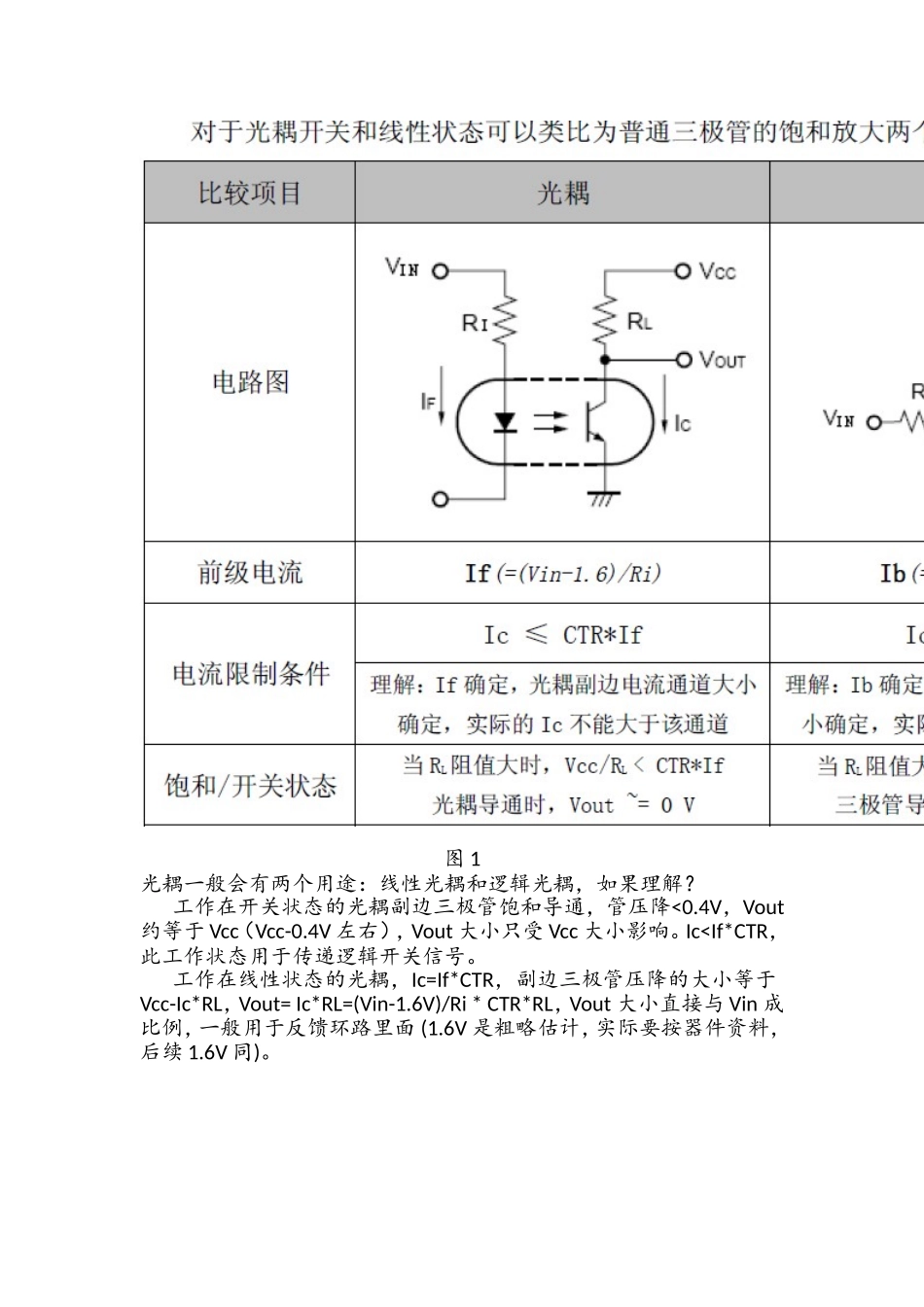

光耦的理解及运用技术文档光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器，简称光耦。光耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。1、光耦的工作原理以一个简单的图（图.1）说明光耦的工作：原边输入信号Vin，施加到原边的发光二极管和Ri上产生光耦的输入电流If，If驱动发光二极管，使得副边的光敏三极管导通，回路VCC、RL产生Ic，Ic经过RL产生Vout，达到传递信号的目的。原边副边直接的驱动关联是CTR（电流传输比），要满足Ic≤If*CTR。图1光耦一般会有两个用途：线性光耦和逻辑光耦，如果理解？工作在开关状态的光耦副边三极管饱和导通，管压降<0.4V，Vout约等于Vcc（Vcc-0.4V左右），Vout大小只受Vcc大小影响。Ic
