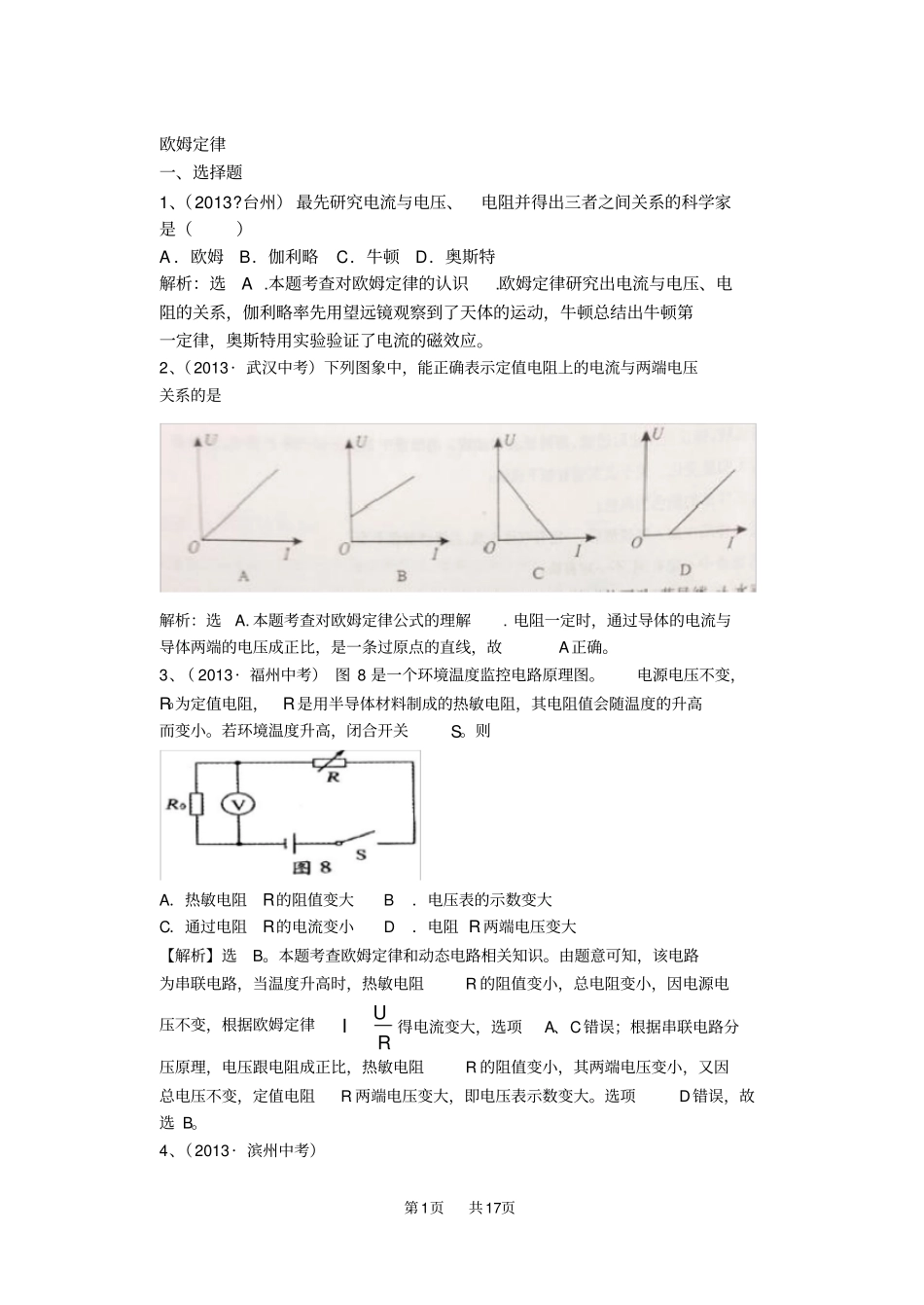

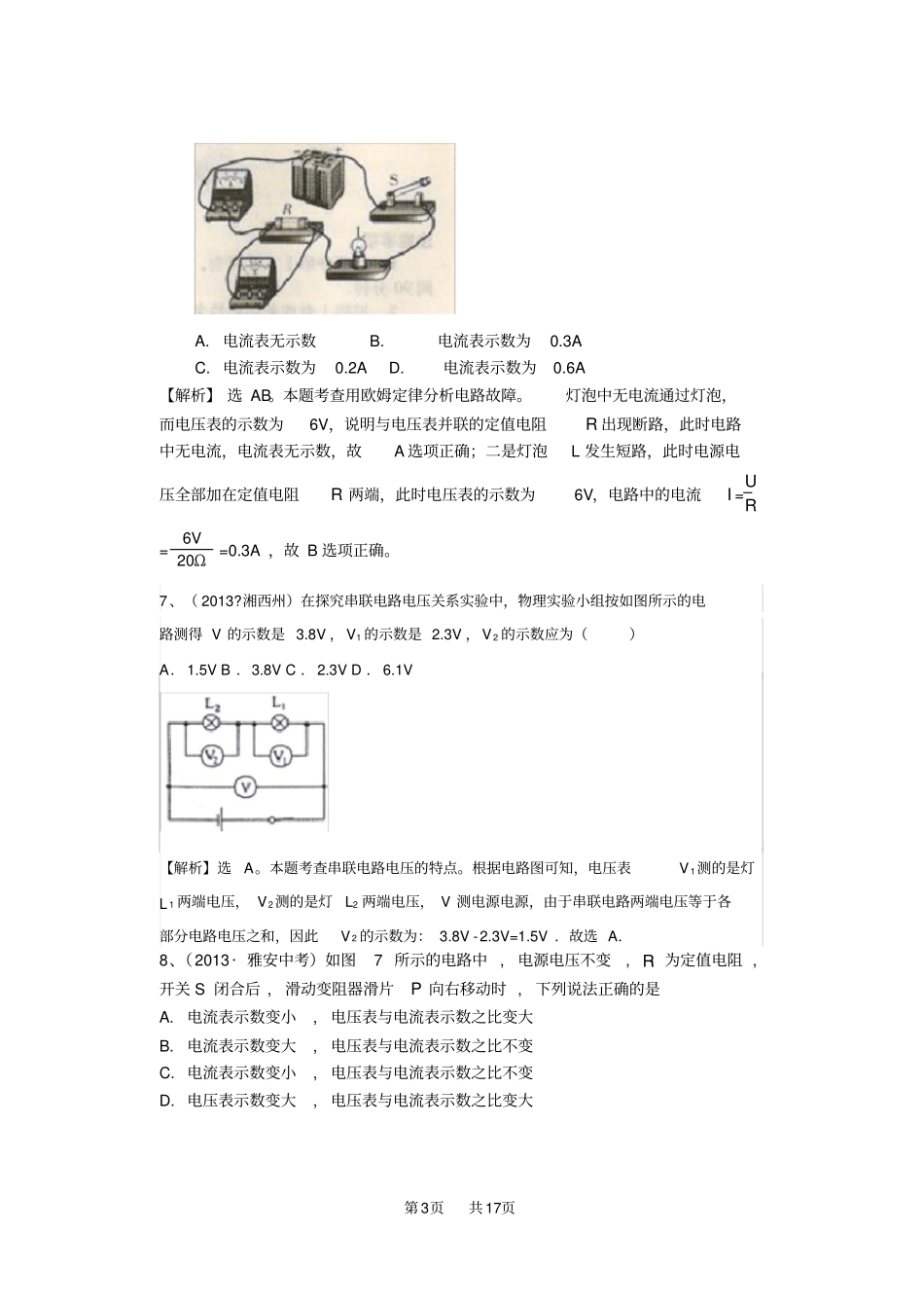

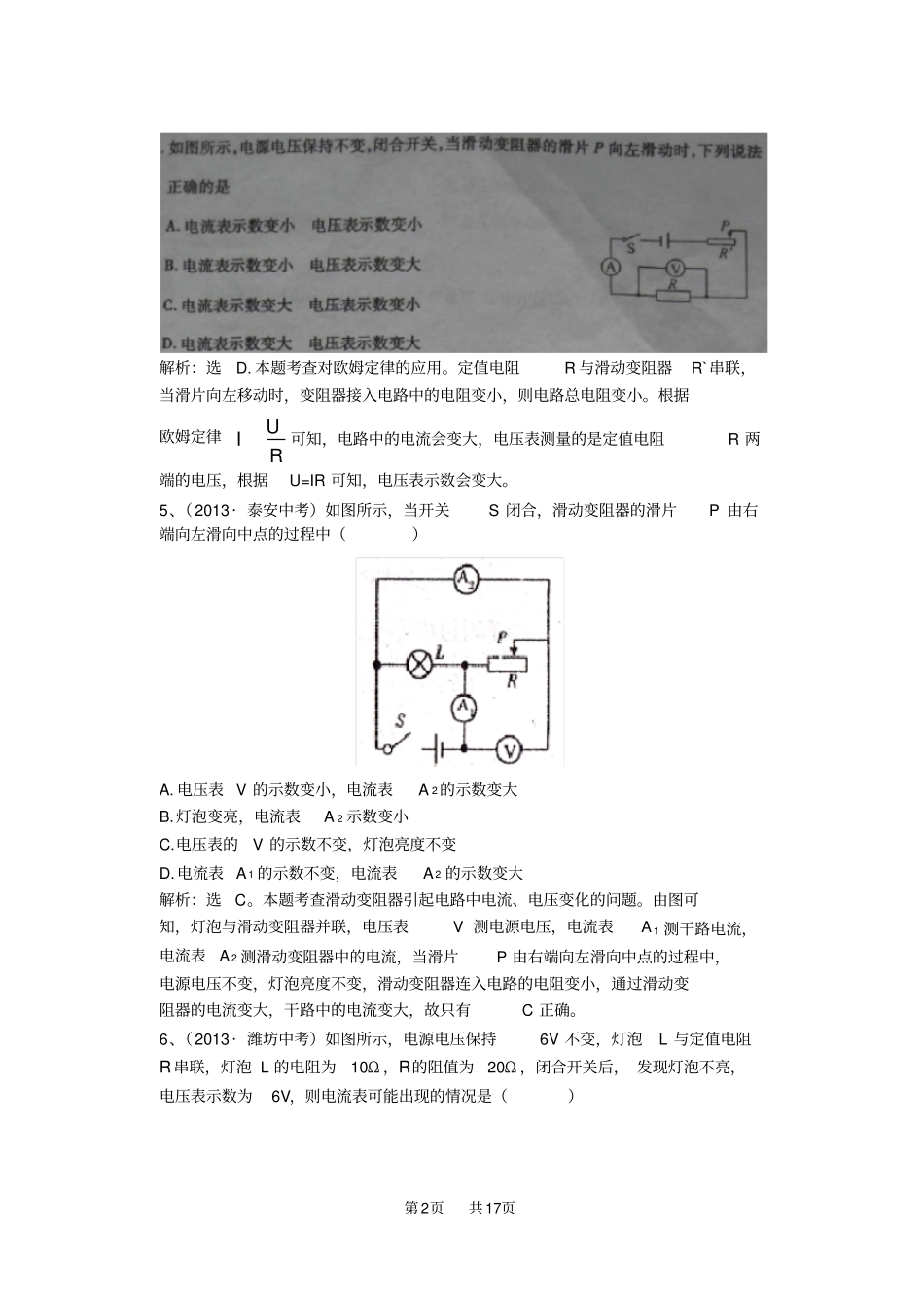

第1页共17页欧姆定律一、选择题1、（2013?台州）最先研究电流与电压、电阻并得出三者之间关系的科学家是（）A．欧姆B．伽利略C．牛顿D．奥斯特解析：选A.本题考查对欧姆定律的认识.欧姆定律研究出电流与电压、电阻的关系，伽利略率先用望远镜观察到了天体的运动，牛顿总结出牛顿第一定律，奥斯特用实验验证了电流的磁效应。2、（2013·武汉中考）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是解析：选A.本题考查对欧姆定律公式的理解.电阻一定时，通过导体的电流与导体两端的电压成正比，是一条过原点的直线，故A正确。3、（2013·福州中考）图8是一个环境温度监控电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关S。则A．热敏电阻R的阻值变大B．电压表的示数变大C．通过电阻R的电流变小D．电阻R两端电压变大【解析】选B。本题考查欧姆定律和动态电路相关知识。由题意可知，该电路为串联电路，当温度升高时，热敏电阻R的阻值变小，总电阻变小，因电源电压不变，根据欧姆定律RUI得电流变大，选项A、C错误；根据串联电路分压原理，电压跟电阻成正比，热敏电阻R的阻值变小，其两端电压变小，又因总电压不变，定值电阻R两端电压变大，即电压表示数变大。选项D错误，故选B。4、（2013·滨州中考）第2页共17页解析：选D.本题考查对欧姆定律的应用。定值电阻R与滑动变阻器R`串联，当滑片向左移动时，变阻器接入电路中的电阻变小，则电路总电阻变小。根据欧姆定律RUI可知，电路中的电流会变大，电压表测量的是定值电阻R两端的电压，根据U=IR可知，电压表示数会变大。5、（2013·泰安中考）如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点的过程中（）A.电压表V的示数变小，电流表A2的示数变大B.灯泡变亮，电流表A2示数变小C.电压表的V的示数不变，灯泡亮度不变D.电流表A1的示数不变，电流表A2的示数变大解析：选C。本题考查滑动变阻器引起电路中电流、电压变化的问题。由图可知，灯泡与滑动变阻器并联，电压表V测电源电压，电流表A1测干路电流，电流表A2测滑动变阻器中的电流，当滑片P由右端向左滑向中点的过程中，电源电压不变，灯泡亮度不变，滑动变阻器连入电路的电阻变小，通过滑动变阻器的电流变大，干路中的电流变大，故只有C正确。6、（2013·潍坊中考）如图所示，电源电压保持6V不变，灯泡L与定值电阻R串联，灯泡L的电阻为10Ω，R的阻值为20Ω，闭合开关后，发现灯泡不亮，电压表示数为6V，则电流表可能出现的情况是（）第3页共17页A.电流表无示数B.电流表示数为0.3AC.电流表示数为0.2AD.电流表示数为0.6A【解析】选AB。本题考查用欧姆定律分析电路故障。灯泡中无电流通过灯泡，而电压表的示数为6V，说明与电压表并联的定值电阻R出现断路，此时电路中无电流，电流表无示数，故A选项正确；二是灯泡L发生短路，此时电源电压全部加在定值电阻R两端，此时电压表的示数为6V，电路中的电流I=UR=6V20Ω=0.3A，故B选项正确。7、（2013?湘西州）在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A．1.5VB．3.8VC．2.3VD．6.1V【解析】选A。本题考查串联电路电压的特点。根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源电源，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．故选A．8、（2013·雅安中考）如图7所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑动变阻器滑片P向右移动时,下列说法正确的是A.电流表示数变小,电压表与电流表示数之比变大B.电流表示数变大,电压表与电流表示数之比不变C.电流表示数变小,电压表与电流表示数之比不变D.电压表示数变大,电压表与电流表示数之比变大第4页共17页【解析】选C.本题考查欧姆定律的应用.R1与R2串联，电压表测的是R1两端的电压，当开关S闭合后,滑动变阻器滑片P向右移动时,总电阻增大，电源电压保持不变，由RUI可知：电流表示数变小,R1两端的电压11IRU减小，即电压表示数变小，R1为定值电阻，所...
