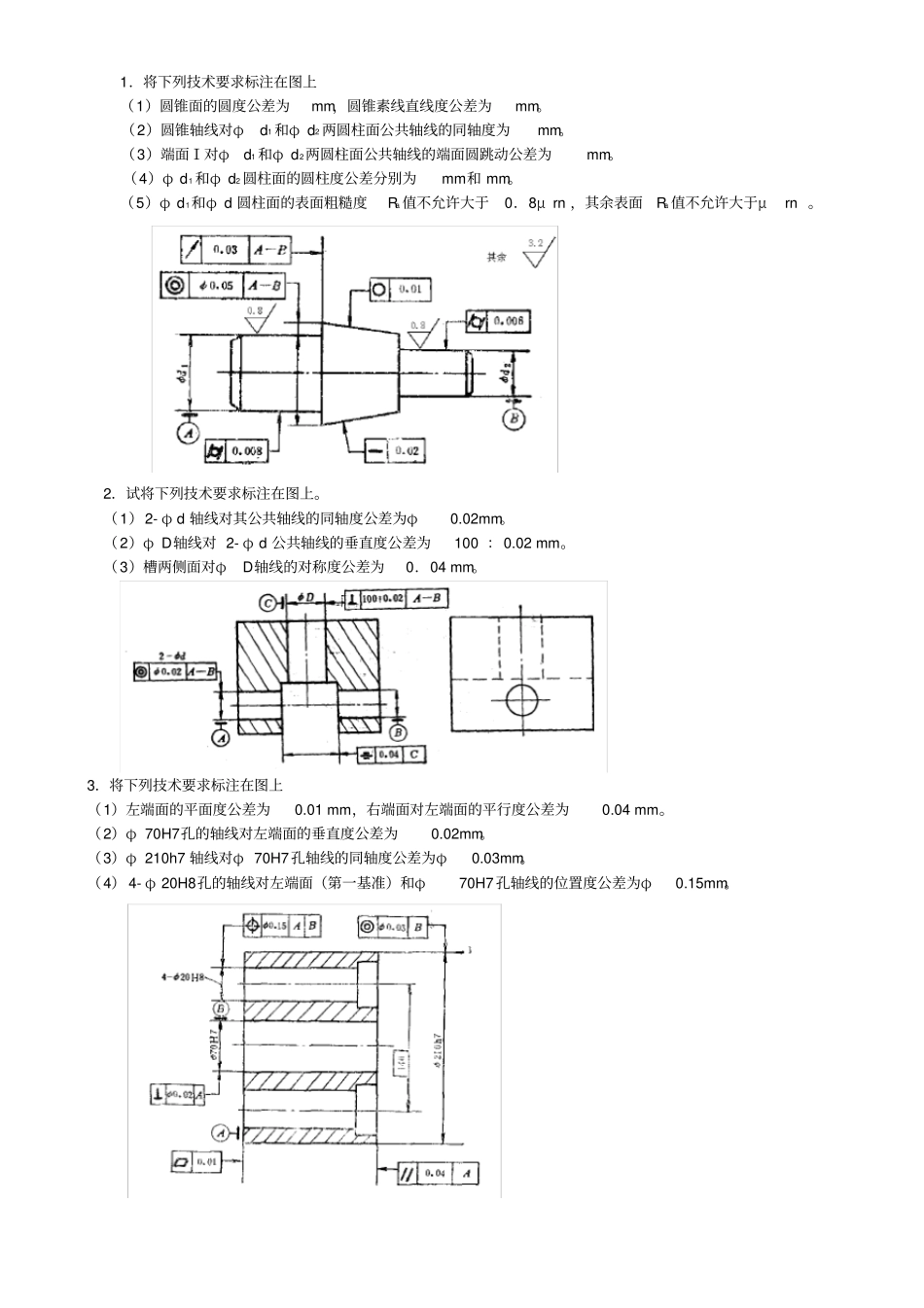

1.将下列技术要求标注在图上(1)圆锥面的圆度公差为mm,圆锥素线直线度公差为mm。(2)圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为mm。(3)端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为mm。(4)φd1和φd2圆柱面的圆柱度公差分别为mm和mm。(5)φd1和φd圆柱面的表面粗糙度Ra值不允许大于0.8μrn,其余表面Ra值不允许大于μrn。2.试将下列技术要求标注在图上。(1)2-φd轴线对其公共轴线的同轴度公差为φ0.02mm。(2)φD轴线对2-φd公共轴线的垂直度公差为100:0.02mm。(3)槽两侧面对φD轴线的对称度公差为0.04mm。3.将下列技术要求标注在图上(1)左端面的平面度公差为0.01mm,右端面对左端面的平行度公差为0.04mm。(2)φ70H7孔的轴线对左端面的垂直度公差为0.02mm。(3)φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。(4)4-φ20H8孔的轴线对左端面(第一基准)和φ70H7孔轴线的位置度公差为φ0.15mm。4.将表面粗糙度符号标注在图上,要求(1)用任何方法加工圆柱面φd3,Ra最大允许值为μm。(2)用去除材料的方法获得孔φd1,要求Ra最大允许值为μm。(3)用去除材料的方法获得表面A,要求Rz最大允许值为μm。(4)其余用去除材料的方法获得表面,要求Ra允许值均为25μm。5、试将以下要求用形位公差代号标注在图中(1)Φd圆柱面的圆柱度公差为0.012mm;(2)右端面对Φd轴线的圆跳动公差为0.01mm;(3)Φd轴线的直线度公差为Φ0.008mm;(4)圆锥面A的圆度公差为0.006mm;(5)圆锥面A素线的直线度公差为0.005mm。(6)Φd圆柱面的表面粗糙度Ra值不允许大于μrn,其余表面Ra值不允许大于μrn。6.试将下列技术要求标注在图上(1)大端圆柱面的尺寸要求为φ450,并采用包容要求。(2)小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mrn。(3)小端圆柱面的尺寸要求为φ25土0.007mrn,素线直线度公差为0.01mrn,并采用包容要求。(4)大端圆柱面的表面粗糙度Ra值不允许大于0.8μrn,其余表面Ra值不允许大于1.6μrn。五、改错题1.改正图中各项形位公差标注上的错误(不得改变形位公差项目)。答案:2.答案:3.答案:4.答案:5.答案:6.答案:六、计算题1.答案:Tf=0.050mmYmax=-0.010mmES=+0.020mmEI=-0.010mm孔尺寸为60+-0.010mm,轴尺寸为600-0.020mm。为基轴制,过渡配合。2.答案:(1)被测要素遵守最大实体要求。(2)单一要素的实效尺寸=φ20.02mm关联要素的实效尺寸=φ20.05mm(3)直线度公差的给定值为φ0.02mm,垂直度公差的给定值为φ0.05mm。直线度误差的最大允许值为φ0.12mm,垂直度误差的最大允许值为φ0.15mm。(4)若被测要素实际尺寸处处为φ19.97mm,则此时垂直度误差的允许值为φ+φ=φ,今测得轴线对基准A的垂直度误差为φ0.09mm超出了允许值,故不合格。3.下列各组配合,已知表中的数值,解算空格中的数值,并填入表中。基本尺寸孔轴Xmax或YminXmin或YmaxTfESEITheseiTsφ25+0+0.052+0.104φ450.02504、计算检验830m轴用工作量规的工作尺寸,并画出量规的公差带图。答案:查表得:IT8=33μm,m8的基本偏差为+8μm,工件极限偏差为:es=+,ei=+查表可得,工作量规制造公差T=μm,通规制造公差带中心到工件最大实体尺寸距离Z=5μm;5、计算检验950H孔用工作量规的工作尺寸,并画出量规的公差带图。答案:查表得:IT9=62μm,H9的孔,工件极限偏差为:ES=+,EI=0查表可得,工作量规制造公差T=5μm,通规制造公差带中心到工件最大实体尺寸距离Z=8μm;七、综合题1.根据题图,按表列要求填入表中。a)b)c)答案(单位:mm)图例采用公差原则边界及边界尺寸给定的形位公差值可能允许的最大形位误差值a独立×φφb包容MMC边界φ20φφc最大实体MMVC边界φφφ2.答案:1、φ50孔轴线对底面的平行度公差为φ;2、φ80孔轴线对底面的垂直度公差为φ;3、右端面对φ130孔轴线的圆跳动公差为;4、φ130孔轴线对φ50孔轴线的同轴度公差为φ;5、底面的平面度公差为。3.答案:序号名称公差带形状及含义公差大小(1)圆度同一正截面上,两同心圆之间的区域同心圆之间的半径差为0.004mm(2)圆跳动在垂直于基...
