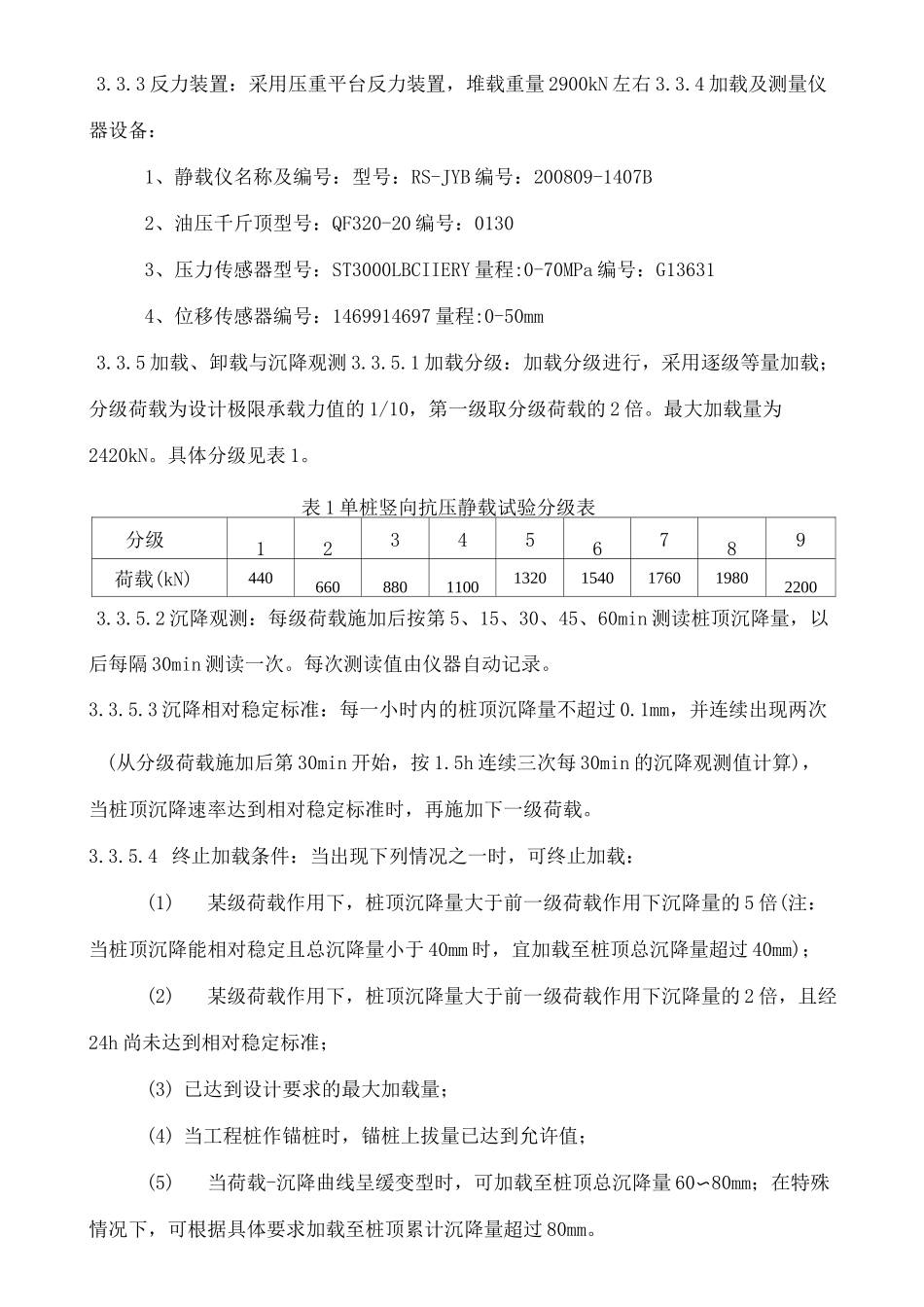

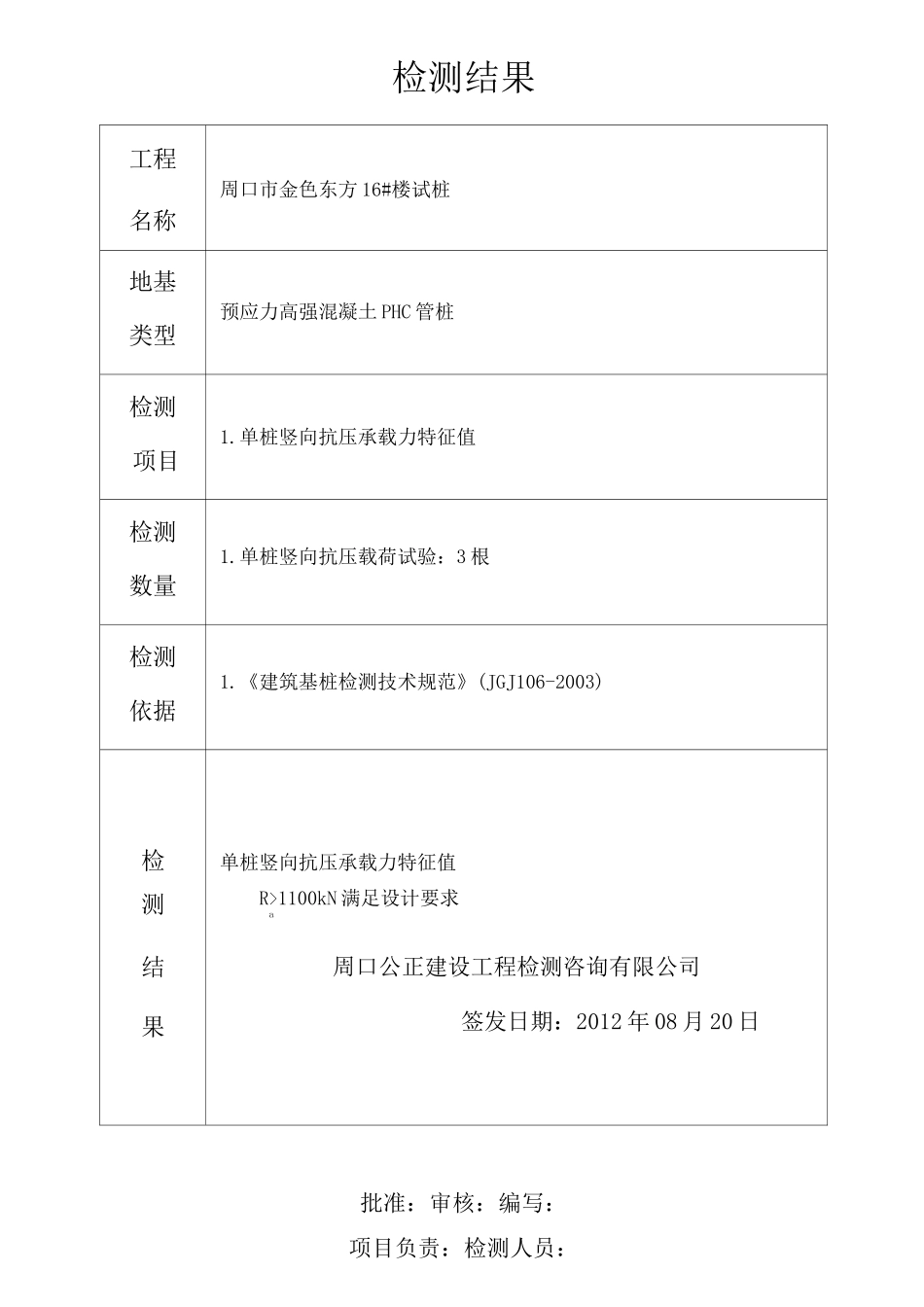

检测结果工程名称周口市金色东方16#楼试桩地基类型预应力高强混凝土PHC管桩检测项目1.单桩竖向抗压承载力特征值检测数量1.单桩竖向抗压载荷试验：3根检测依据1.《建筑基桩检测技术规范》(JGJ106-2003)检单桩竖向抗压承载力特征值测R>1100kN满足设计要求a结周口公正建设工程检测咨询有限公司果签发日期：2012年08月20日批准：审核：编写：项目负责：检测人员：周口市金色东方16#楼试桩第2012-257号第2页共14页周口市金色东方16#楼3.3.3反力装置：采用压重平台反力装置，堆载重量2900kN左右3.3.4加载及测量仪器设备：1、静载仪名称及编号：型号：RS-JYB编号：200809-1407B2、油压千斤顶型号：QF320-20编号：01303、压力传感器型号：ST3000LBCIIERY量程:0-70MPa编号：G136314、位移传感器编号：1469914697量程:0-50mm3.3.5加载、卸载与沉降观测3.3.5.1加载分级：加载分级进行，采用逐级等量加载；分级荷载为设计极限承载力值的1/10，第一级取分级荷载的2倍。最大加载量为2420kN。具体分级见表1。表1单桩竖向抗压静载试验分级表分级123456789荷载(kN)4406608801100132015401760198022003.3.5.2沉降观测：每级荷载施加后按第5、15、30、45、60min测读桩顶沉降量，以后每隔30min测读一次。每次测读值由仪器自动记录。3.3.5.3沉降相对稳定标准：每一小时内的桩顶沉降量不超过0.1mm，并连续出现两次(从分级荷载施加后第30min开始，按1.5h连续三次每30min的沉降观测值计算)，当桩顶沉降速率达到相对稳定标准时，再施加下一级荷载。3.3.5.4终止加载条件：当出现下列情况之一时，可终止加载：(1)某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的5倍(注：当桩顶沉降能相对稳定且总沉降量小于40mm时，宜加载至桩顶总沉降量超过40mm)；(2)某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的2倍，且经24h尚未达到相对稳定标准；(3)已达到设计要求的最大加载量；(4)当工程桩作锚桩时，锚桩上拔量已达到允许值；(5)当荷载-沉降曲线呈缓变型时，可加载至桩顶总沉降量60〜80mm；在特殊情况下，可根据具体要求加载至桩顶累计沉降量超过80mm。周口市金色东方16#楼试桩第2012-257号第4页共14页3.3.5.5卸载与载沉降观测：卸载应分级进行，每级卸载量取加载时分级荷载的2倍，逐级等量卸载。卸载时，每级荷载维持1h,按第15、30、60min测读桩顶沉降量后，即可卸下一级荷载。卸载至零后，应测读桩顶残余沉降量，维持时间为3h，测读时间为第15、30min，以后每隔30min测读一次。3.4试验数据与资料3.4.1本工程3个试桩的单桩竖向抗压静载试验概况见表2。表2单桩竖向抗压静载试验分级表概况表试验桩号(#)试验日期(年•月•日)试验历时(min)最大加载量(kN)桩顶最大沉降量(mm)桩顶残余沉降量(mm)终止加载条件备注12012.08.131890242015.589.413.3.5.4(3)22012.08.141800242015.0510.353.3.5.4(3)32012.08.161740242020.0813.683.3.5.4(3)3.4.2本工程3个试点的沉降汇总表及Q-S及S-lgt曲线图见第7页-第12页。3.4.3单桩竖向抗压极限承载力确定：根据《建筑基桩检测技术规范》(JGJ106-2003)，单桩竖向抗压极限承载力Qu可按下列方法综合分析确定：（1）根据沉降随荷载变化的特征确定：对于陡降型Q-s曲线，取其发生明显陡降的起始点对应的荷载值；（2）根据沉降随时间变化的特征确定：取s-lgt曲线尾部出现明显向下弯曲的前一级荷载值；（3）当某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的2倍，且经24h尚未达到相对稳定标准时，取前一级荷载值；（4）对于缓变型Q-s曲线可根据沉降量确定，宜取s=40mm对应的荷载值；当桩长大于40m时，宜考虑桩身弹性压缩量；对直径大于或等于800mm的桩，可取s=0.05D（D为桩端直径）对应的荷载值。（5）当按上述四款判定桩的竖向抗压承载力未达到极限时，桩的竖向抗压极限承载力应取最大试验荷载值3.4.4单桩竖向抗压极限承载力统计值确定依据参加统计的试桩结果，当满足其极差不超过平均值的30%时，取其平均值为单桩竖向抗压极限承载力；当极差超过平均值的30%时，应分析极差过大的原因，结合工程具体情况综合确定，必要时可增加试桩数量；对桩数为3根或3根以下的柱下...
