井下动力照明线网施工安全技术措施VIP免费

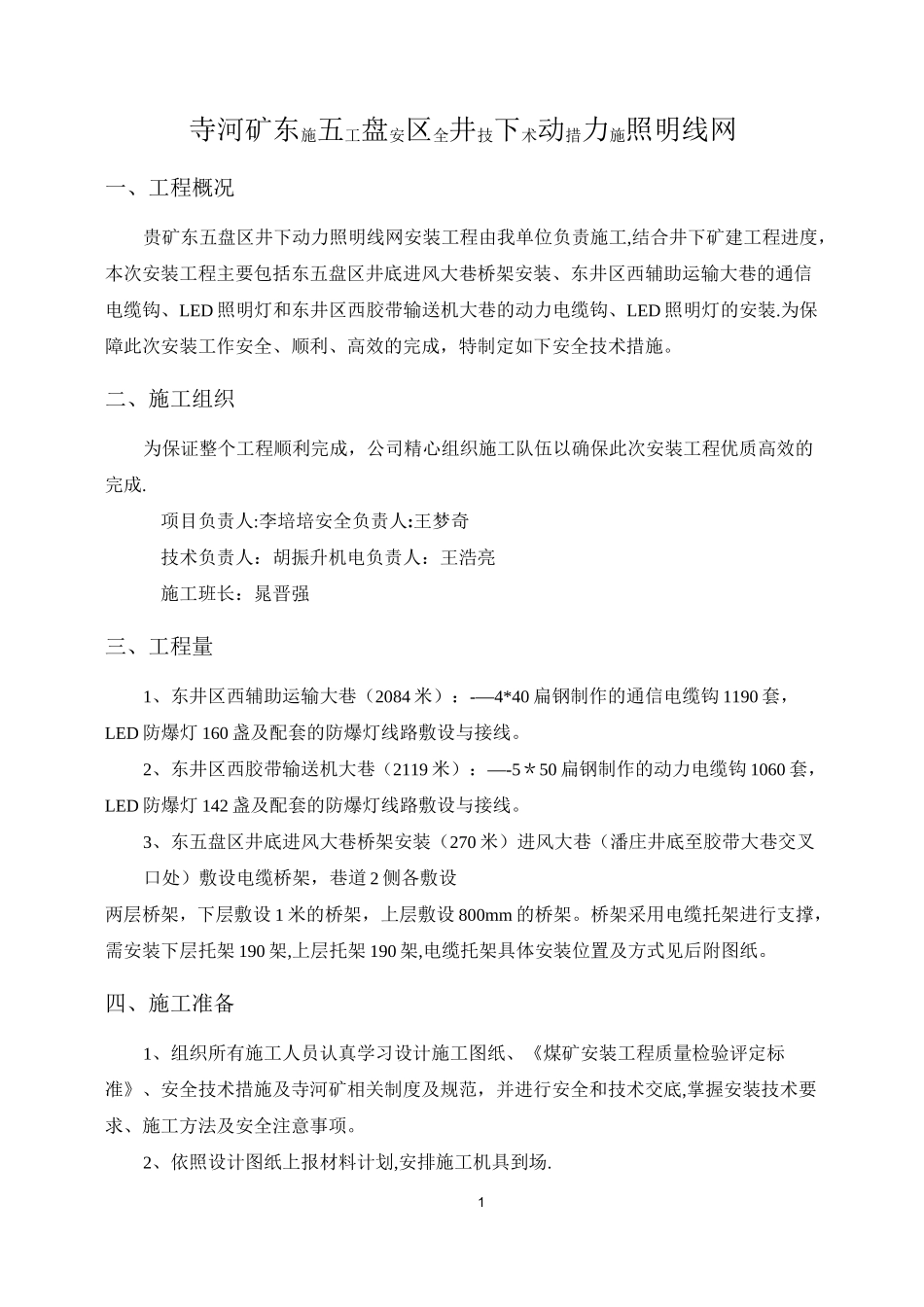

井下动力照明线网施工安全技术措施_第1页
1/7

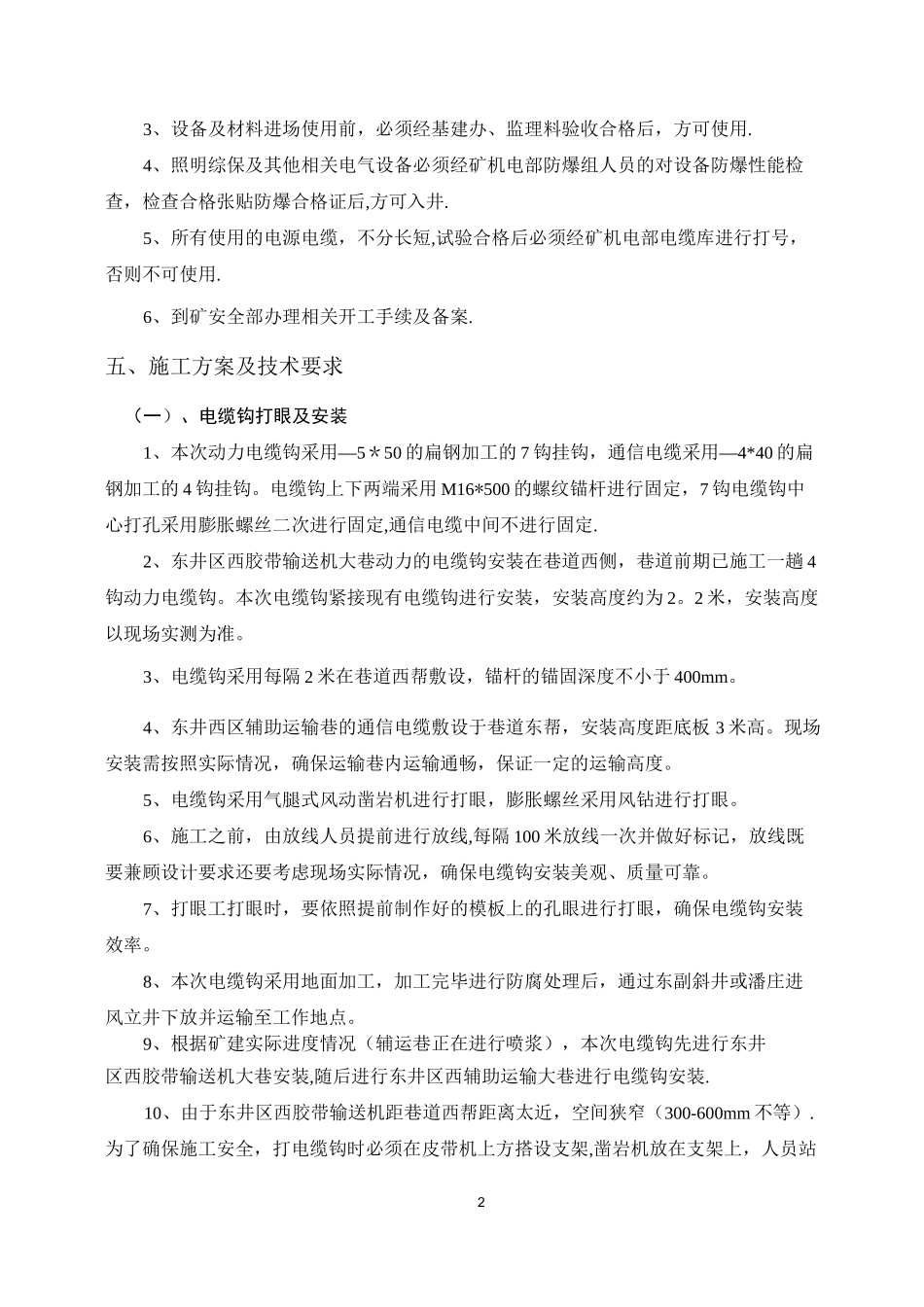

井下动力照明线网施工安全技术措施_第2页
2/7

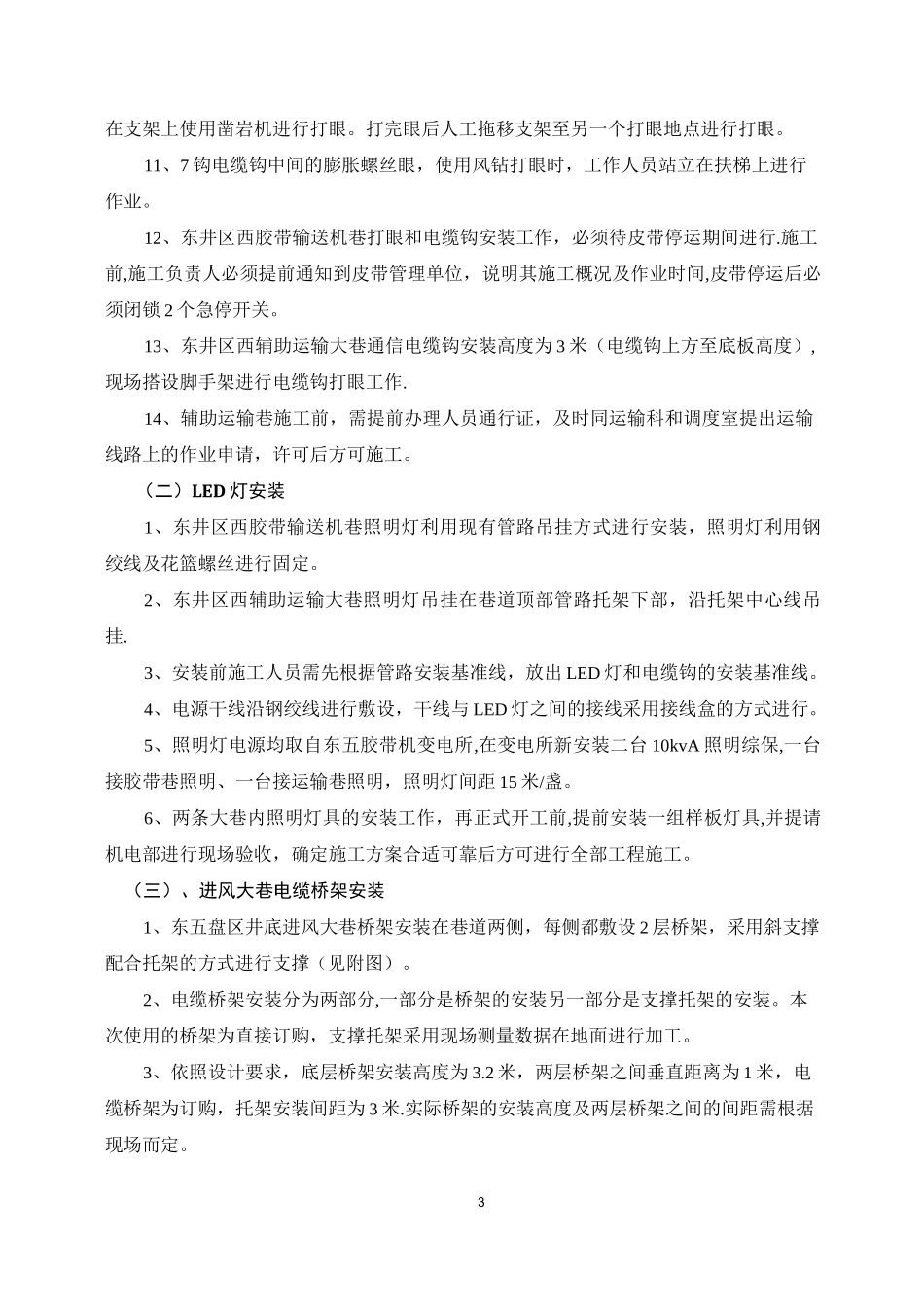

井下动力照明线网施工安全技术措施_第3页
3/7
1寺河矿东施五工盘安区全井技下术动措力施照明线网一、工程概况贵矿东五盘区井下动力照明线网安装工程由我单位负责施工,结合井下矿建工程进度,本次安装工程主要包括东五盘区井底进风大巷桥架安装、东井区西辅助运输大巷的通信电缆钩、LED照明灯和东井区西胶带输送机大巷的动力电缆钩、LED照明灯的安装.为保障此次安装工作安全、顺利、高效的完成,特制定如下安全技术措施。二、施工组织为保证整个工程顺利完成,公司精心组织施工队伍以确保此次安装工程优质高效的完成.项目负责人:李培培安全负责人:王梦奇技术负责人:胡振升机电负责人:王浩亮施工班长:晁晋强三、工程量1、东井区西辅助运输大巷(2084米):-—4*40扁钢制作的通信电缆钩1190套,LED防爆灯160盏及配套的防爆灯线路敷设与接线。2、东井区西胶带输送机大巷(2119米):—-5*50扁钢制作的动力电缆钩1060套,LED防爆灯142盏及配套的防爆灯线路敷设与接线。3、东五盘区井底进风大巷桥架安装(270米)进风大巷(潘庄井底至胶带大巷交叉口处)敷设电缆桥架,巷道2侧各敷设两层桥架,下层敷设1米的桥架,上层敷设800mm的桥架。桥架采用电缆托架进行支撑,需安装下层托架190架,上层托架190架,电缆托架具体安装位置及方式见后附图纸。四、施工准备1、组织所有施工人员认真学习设计施工图纸、《煤矿安装工程质量检验评定标准》、安全技术措施及寺河矿相关制度及规范,并进行安全和技术交底,掌握安装技术要求、施工方法及安全注意事项。2、依照设计图纸上报材料计划,安排施工机具到场.23、设备及材料进场使用前,必须经基建办、监理料验收合格后,方可使用.4、照明综保及其他相关电气设备必须经矿机电部防爆组人员的对设备防爆性能检查,检查合格张贴防爆合格证后,方可入井.5、所有使用的电源电缆,不分长短,试验合格后必须经矿机电部电缆库进行打号,否则不可使用.6、到矿安全部办理相关开工手续及备案.五、施工方案及技术要求(一)、电缆钩打眼及安装1、本次动力电缆钩采用—5*50的扁钢加工的7钩挂钩,通信电缆采用—4*40的扁钢加工的4钩挂钩。电缆钩上下两端采用M16*500的螺纹锚杆进行固定,7钩电缆钩中心打孔采用膨胀螺丝二次进行固定,通信电缆中间不进行固定.2、东井区西胶带输送机大巷动力的电缆钩安装在巷道西侧,巷道前期已施工一趟4钩动力电缆钩。本次电缆钩紧接现有电缆钩进行安装,安装高度约为2。2米,安装高度以现场实测为准。3、电缆钩采用每隔2米在巷道西帮敷设,锚杆的锚固深度不小于400mm。4、东井西区辅助运输巷的通信电缆敷设于巷道东帮,安装高度距底板3米高。现场安装需按照实际情况,确保运输巷内运输通畅,保证一定的运输高度。5、电缆钩采用气腿式风动凿岩机进行打眼,膨胀螺丝采用风钻进行打眼。6、施工之前,由放线人员提前进行放线,每隔100米放线一次并做好标记,放线既要兼顾设计要求还要考虑现场实际情况,确保电缆钩安装美观、质量可靠。7、打眼工打眼时,要依照提前制作好的模板上的孔眼进行打眼,确保电缆钩安装效率。8、本次电缆钩采用地面加工,加工完毕进行防腐处理后,通过东副斜井或潘庄进风立井下放并运输至工作地点。9、根据矿建实际进度情况(辅运巷正在进行喷浆),本次电缆钩先进行东井区西胶带输送机大巷安装,随后进行东井区西辅助运输大巷进行电缆钩安装.10、由于东井区西胶带输送机距巷道西帮距离太近,空间狭窄(300-600mm不等).为了确保施工安全,打电缆钩时必须在皮带机上方搭设支架,凿岩机放在支架上,人员站3在支架上使用凿岩机进行打眼。打完眼后人工拖移支架至另一个打眼地点进行打眼。11、7钩电缆钩中间的膨胀螺丝眼,使用风钻打眼时,工作人员站立在扶梯上进行作业。12、东井区西胶带输送机巷打眼和电缆钩安装工作,必须待皮带停运期间进行.施工前,施工负责人必须提前通知到皮带管理单位,说明其施工概况及作业时间,皮带停运后必须闭锁2个急停开关。13、东井区西辅助运输大巷通信电缆钩安装高度为3米(电缆钩上方至底板高度),现场搭设脚手架进行电缆钩打眼工作.14、辅助运输巷施工前,需提前办理人员通行证,及时同运输科和调度室提出运输线路上的作业申请,许可...
