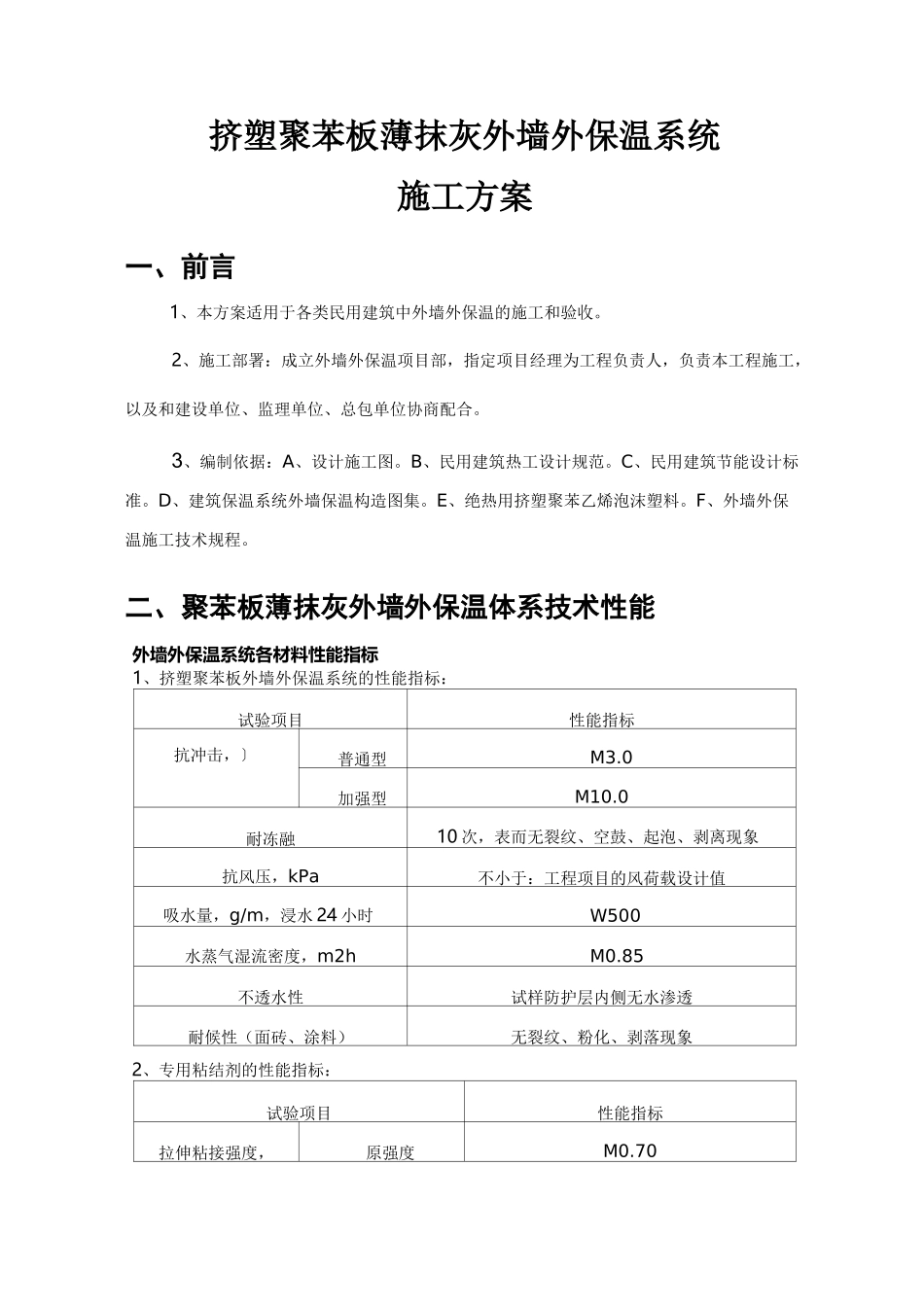

挤塑聚苯板薄抹灰外墙外保温系统施工方案一、前言1、本方案适用于各类民用建筑中外墙外保温的施工和验收。2、施工部署：成立外墙外保温项目部，指定项目经理为工程负责人，负责本工程施工，以及和建设单位、监理单位、总包单位协商配合。3、编制依据：A、设计施工图。B、民用建筑热工设计规范。C、民用建筑节能设计标准。D、建筑保温系统外墙保温构造图集。E、绝热用挤塑聚苯乙烯泡沫塑料。F、外墙外保温施工技术规程。二、聚苯板薄抹灰外墙外保温体系技术性能外墙外保温系统各材料性能指标1、挤塑聚苯板外墙外保温系统的性能指标：试验项目性能指标抗冲击，〕普通型M3.0加强型M10.0耐冻融10次，表而无裂纹、空鼓、起泡、剥离现象抗风压，kPa不小于：工程项目的风荷载设计值吸水量，g/m，浸水24小时W500水蒸气湿流密度，m2hM0.85不透水性试样防护层内侧无水渗透耐候性（面砖、涂料）无裂纹、粉化、剥落现象2、专用粘结剂的性能指标：试验项目性能指标拉伸粘接强度，原强度M0.70Mpa(与水泥砂浆)耐水M0.50拉伸粘接强度，Mpa(与挤塑板)原强度M0.20或破坏界面在挤塑板内耐水M0.20或破坏界面在挤塑板内可操作时间，h1.5~4.03、面层砂浆的性能指标：试验项目性能指标拉伸粘接强度，原强度M0.20，破坏界面在挤塑板内Mpa耐水M0.20•破坏界面在挤塑板内(与挤塑板)耐冻融M0.20，破坏界面在挤塑板内压折比，％W3.0可操作时间，h1.5~44、挤塑聚苯板(XPS)的性能指标:试验项目性能指标导热系数，W/(mK)@25C90天W0.0289表观密度，kg/m325-35垂直于板面方向的抗拉强度，MPaM250压缩强度，kPa150-250吸水率，%(vOl),浸水96hW1.5尺寸稳定性，%W0.3燃烧性能等级C5、挤塑聚苯板的允许偏差：试验项目允许偏差(mm)长度±2.0宽度±1.0厚度W50±1.5>50±2.0对角线长度±3.0板边平直±2.0板面平整度±3.0注：本表的允许偏差值以1200mmx600mm的挤塑板为基准6、热镀锌钢丝网的性能指标：试验项目性能指标网孔大小，mm12.7x12.7丝径mm0.9±0.04焊点抗拉力，NM65镀锌层质量，g/mM1227、固定件的性能指标：试验项目性能指标单个锚固件抗拉承载力，kNM0.64单个锚固件对系统传热增加值，w/（K・m）W0.004注：面砖单块面积不宜大于0.01^,重量不应大于20kg/〃，背面宜采用带有燕尾槽的，面砖性能及施工保证应由供应商确认。瓷砖粘结剂和填缝剂应符合现行相关国家及地方标准的要求三、施工工艺及关键部位处理措施1、保温系统基本构造序号基层基体为砖混结构墙体，外粉1:3水泥砂浆，平整达标.1系统粘结层聚合物改性粘结剂粘结：约3mm2系统保温层聚苯板厚度20mm（或按设计要求）3系统辅助固定工程塑料膨胀螺栓，辅助固定；平均6个/m4系统护面层聚和物改性抹面抗裂砂浆，内置铜丝网增强约3-5mm。5系统外饰面层面砖或其它重量小于40kg/m的饰面材料2、施工准备2.1.1基层墙体：基层墙体面已用水泥砂浆找平，平整度、垂直度满足验收标准（2m靠尺检查小于4mm）。2.1.2门窗口及有关联结件：门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框己安装；伸出墙面的设备或管道联接件已安装完毕，并留出外保温施工余地。2.1.3气候条件：施工地点环境温度应M5C。、W34C。，风力不大于5级，雨天不可施工。夏天施工，避免阳光直射；必要时搭设防晒布遮挡。突降雨水，应采取有效措施保护墙面。2.2材料准备：2.2.1材料按设计要求组织分批进场，按要求进行验收。2.2.2进场材料应分类挂牌存放。保温板应成捆平放，防潮和防晒；钢丝网也应防雨存放；干混料注意防雨防潮和保质期。2.3施工机具：外接电源设备、电动搅拌机、电锤、冲击钻、搅拌桶、钢尺、壁纸刀、抹刀、2米靠尺、墨斗、托线板、锤子等。3、施工顺序：根据工程进度及现场实际情况，采用“流水”作业。面砖饰面操作流程如下：基层处理T配置挤塑板粘结剂T特殊部位翻包钢丝网T粘结挤塑板T铺贴镀锌钢丝网T钻孔，锚固胀钉T挤塑板表面修整T配制弹性聚合物砂浆T抹弹性聚合物砂浆（第一遍）—抹弹性聚合物砂浆（第二遍）—补洞及修整—填密封材料T外饰面施工。涂料饰面操作流程如下：基层处理—配置挤塑板粘结剂—特殊部位翻包耐碱网格布—粘结挤塑板—挤塑板表面修—整铺贴耐碱网...
