电杆选择及埋设、线路架设安全技术交底VIP专享VIP免费

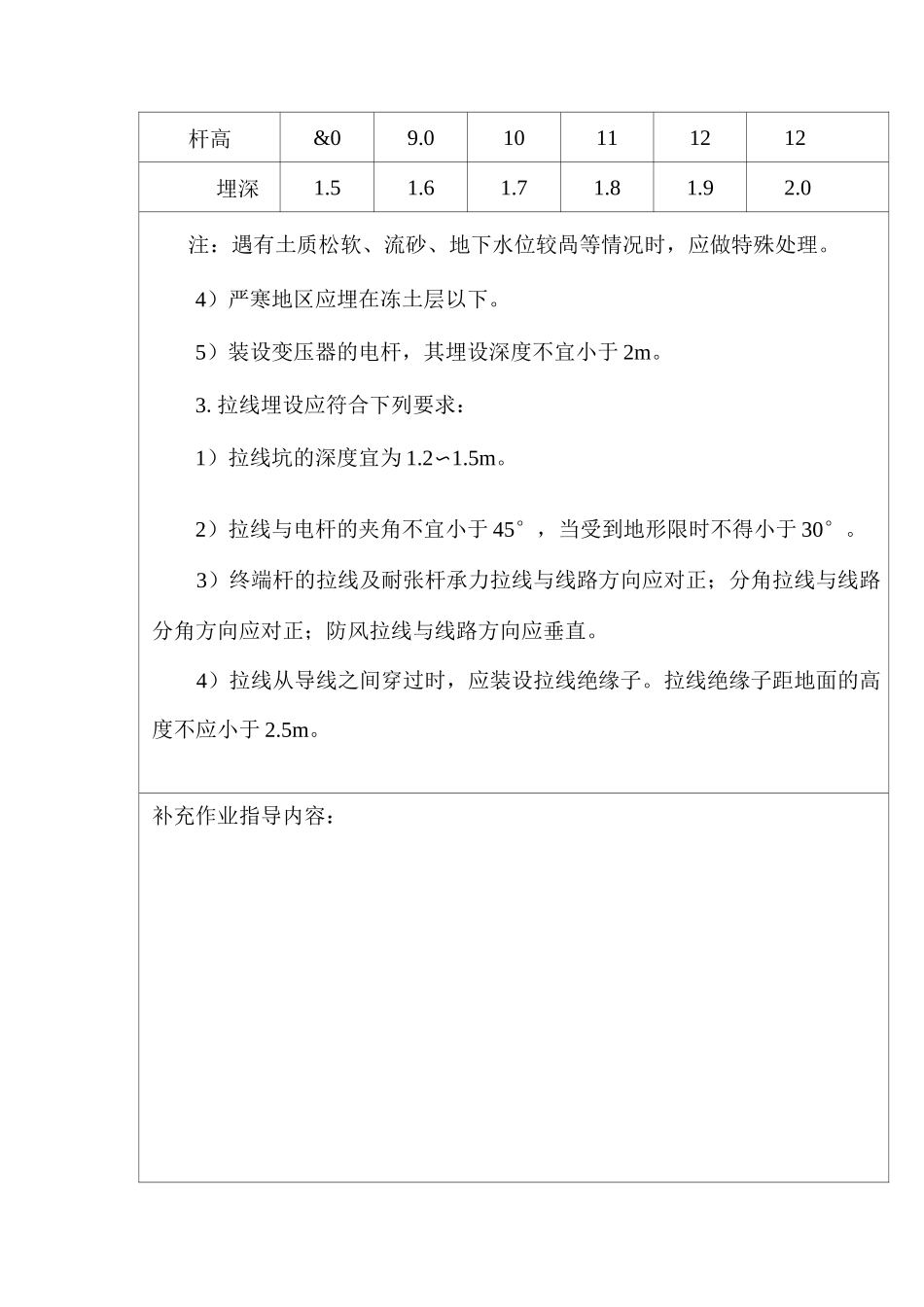

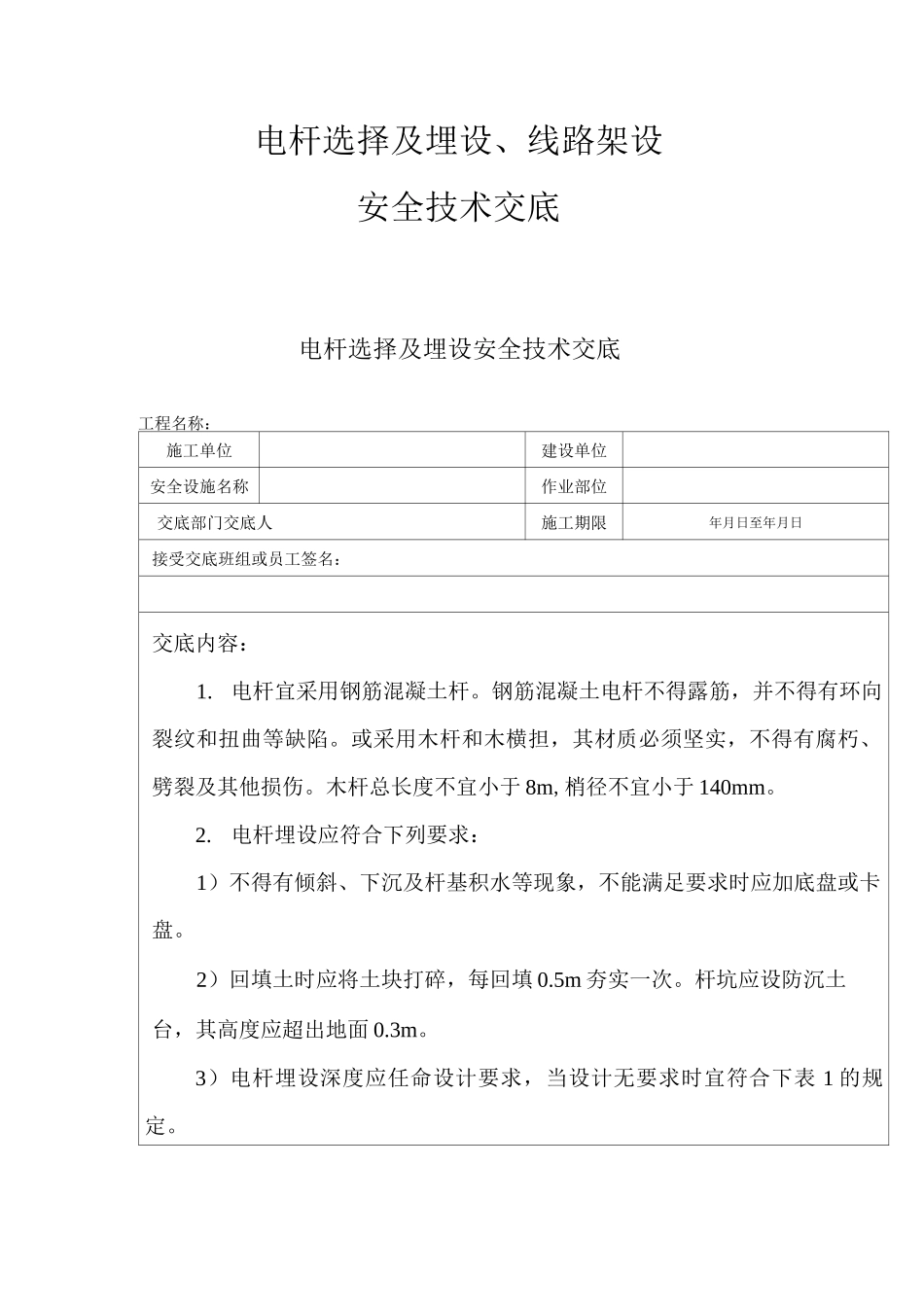

电杆选择及埋设、线路架设安全技术交底电杆选择及埋设安全技术交底工程名称：施工单位建设单位安全设施名称作业部位交底部门交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：1.电杆宜采用钢筋混凝土杆。钢筋混凝土电杆不得露筋，并不得有环向裂纹和扭曲等缺陷。或采用木杆和木横担，其材质必须坚实，不得有腐朽、劈裂及其他损伤。木杆总长度不宜小于8m,梢径不宜小于140mm。2.电杆埋设应符合下列要求：1）不得有倾斜、下沉及杆基积水等现象，不能满足要求时应加底盘或卡盘。2）回填土时应将土块打碎，每回填0.5m夯实一次。杆坑应设防沉土台，其高度应超出地面0.3m。3）电杆埋设深度应任命设计要求，当设计无要求时宜符合下表1的规定。表1电杆埋设深度（m）杆高&09.010111212埋深1.51.61.71.81.92.0注：遇有土质松软、流砂、地下水位较咼等情况时，应做特殊处理。4）严寒地区应埋在冻土层以下。5）装设变压器的电杆，其埋设深度不宜小于2m。3.拉线埋设应符合下列要求：1）拉线坑的深度宜为1.2〜1.5m。2）拉线与电杆的夹角不宜小于45°，当受到地形限时不得小于30°。3）终端杆的拉线及耐张杆承力拉线与线路方向应对正；分角拉线与线路分角方向应对正；防风拉线与线路方向应垂直。4）拉线从导线之间穿过时，应装设拉线绝缘子。拉线绝缘子距地面的高度不应小于2.5m。补充作业指导内容：线路架设安全技术交底工程名称：施工单位建设单位安全设施名称作业部位交底部门交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：1.供电线路路径的选择应合理，就避开易撞、易碰、易受雨水冲刷和气体腐蚀的地带，并应避开热力管道、河道和施工中交通频繁等场所。2.施工现场内的低压架空线路在人员频繁活动区或大型机具集中作业区，应采用绝缘线。绝缘线不得成束架空敷设，并不得直接捆绑在电杆、树木、脚手架上，不得拖拉在地面上；埋地敷设时必须穿管，管内不得有接头，其管口应密封。3.导线截面的选择应满足下列要求：1）导线中的负荷电流不应大于导线允许截流量。2）线路末端的允许电压降不应大于额定值的5%。3）导线跨越铁路、公路或其他电力线路时，铜绞线截面不得小于16mm2；钢芯铝绞线截面不得小于25mm2；铝绞线不得小于35mm2。4）线路相互交叉时，不同线路导线之间最小垂直距离应符合表1的规定。表1线路交叉时导线之间最小垂直距离（m）线路电压（KV）V11~10交叉电力线路（KV）VI121〜1022表2在最大弧垂时导线与地面的最小距离（m）区域线路电压（KV）V11~10人员频繁活动区66.5非人员频繁活动区55.5极偏僻区44.5公路67铁路轨顶7.57.55.线路导线与地面的最小距离，在最大弧垂时应符合表2的规定。6.线路导线在最大弧垂和最大风仪式时与建筑凸出部分的最小距离应符合表3的规定。表3导线与建筑物凸出部分之间的最小距离（m）项目线路电压（KV）V11~10垂直距直2.53.0边导线水平距离1.01.57.当施工现场几种线路同杆架设时，高压线路必须位于低压线路上方；电力线路必须住于通讯线路上方；同杆架设的线路横担最小垂直距离应符合表4的规定值。表3同杆架设的线路横担最小垂进距离（m）同杆线路直线杆分支杆或转角杆高压与高压0.80.45/0.6注高压与低压1.21.0低压与低压0.60.3低压与通讯1.28.线路不同档距时的弧垂应符合国家现行标准中10KV及以下架空线路安装曲线的规定。9.在同一档距内，一根导线的接头不得多于1个；同一条线路在同一档距内接头不应超过2个。10.架空线路跨越公路、铁路或其他电力线路及厂内道路处不应有接头。补充作业指导内容：
