项目三鼓式制动器的拆装与检查VIP免费

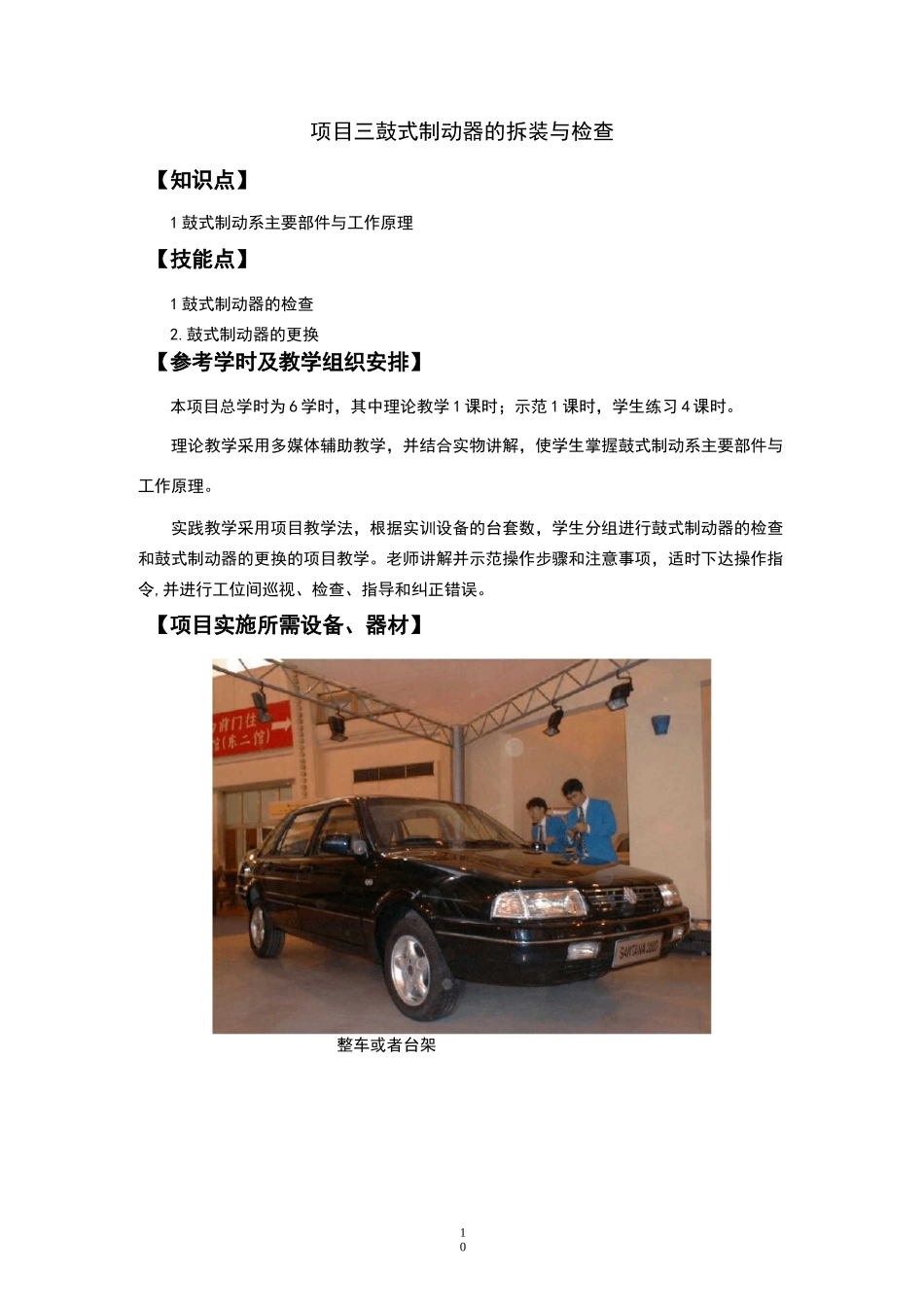

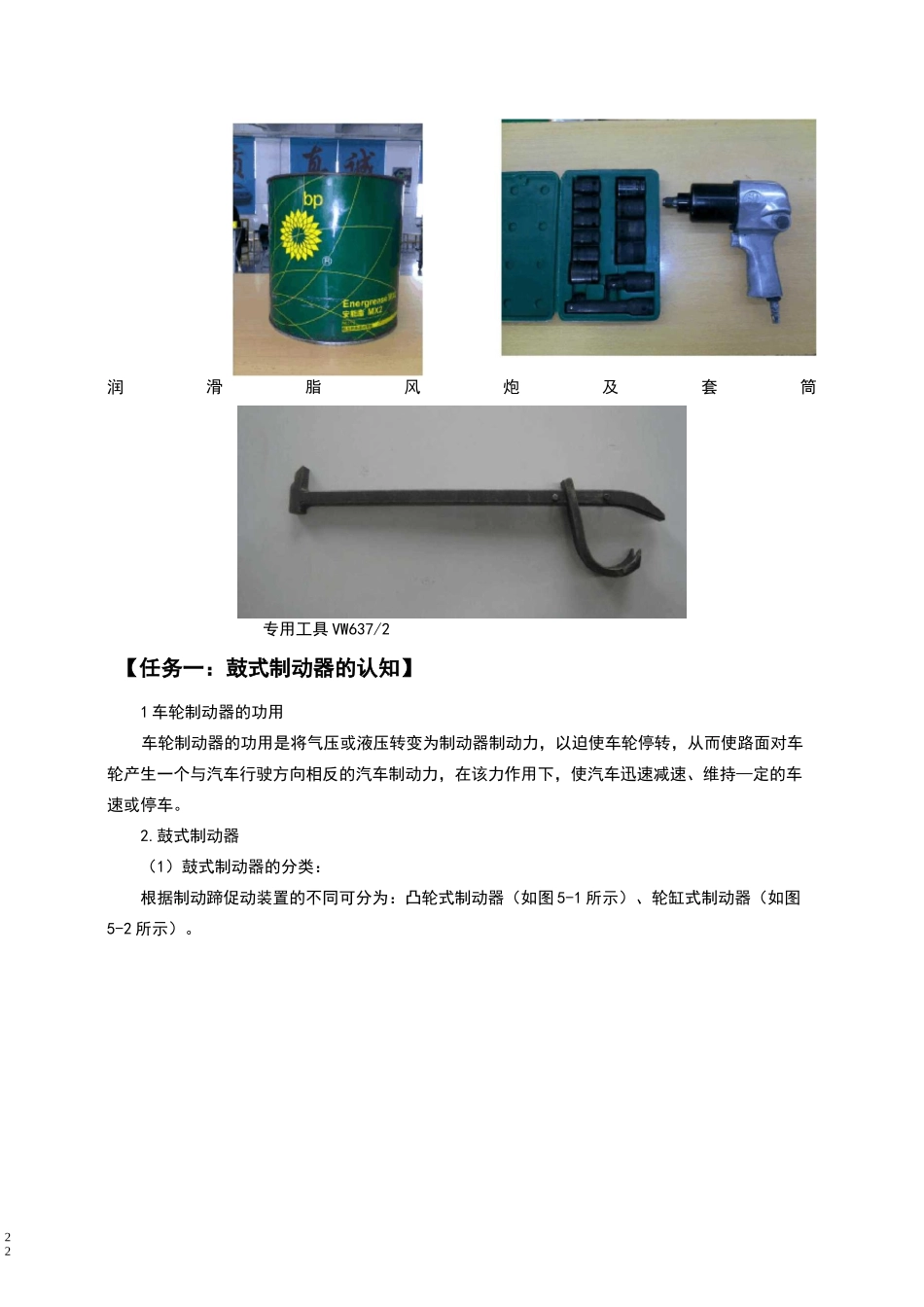

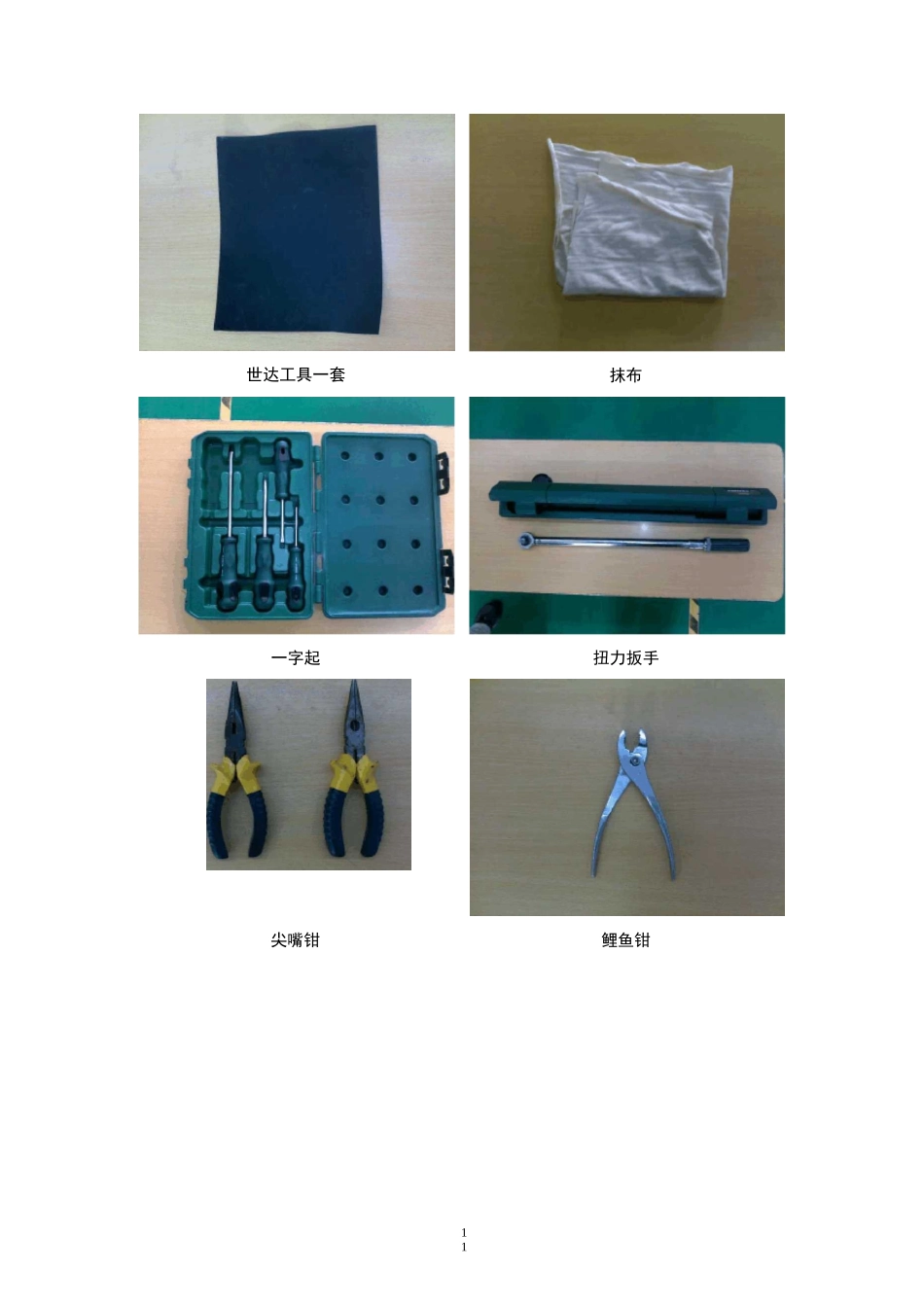

10项目三鼓式制动器的拆装与检查【知识点】1鼓式制动系主要部件与工作原理【技能点】1鼓式制动器的检查2.鼓式制动器的更换【参考学时及教学组织安排】本项目总学时为6学时，其中理论教学1课时；示范1课时，学生练习4课时。理论教学采用多媒体辅助教学，并结合实物讲解，使学生掌握鼓式制动系主要部件与工作原理。实践教学采用项目教学法，根据实训设备的台套数，学生分组进行鼓式制动器的检查和鼓式制动器的更换的项目教学。老师讲解并示范操作步骤和注意事项，适时下达操作指令,并进行工位间巡视、检查、指导和纠正错误。【项目实施所需设备、器材】整车或者台架11世达工具一套抹布一字起扭力扳手鲤鱼钳尖嘴钳22润滑脂风炮及套筒专用工具VW637/2【任务一：鼓式制动器的认知】1车轮制动器的功用车轮制动器的功用是将气压或液压转变为制动器制动力，以迫使车轮停转，从而使路面对车轮产生一个与汽车行驶方向相反的汽车制动力，在该力作用下，使汽车迅速减速、维持—定的车速或停车。2.鼓式制动器（1）鼓式制动器的分类：根据制动蹄促动装置的不同可分为：凸轮式制动器（如图5-1所示）、轮缸式制动器（如图5-2所示）。33图5-1凸轮式制动器的结构示意图图5-2轮缸式制动器的结构示意图1—前轮制动鼓；2—前制动凸轮轴；3—前制动蹄摩1—制动底板；2—后制动轮缸；3—制动蹄；4—下擦片总成；4—制动蹄回位弹簧挡钩；5—回动弹簧；拉力弹簧；5—带楔形支座的制动蹄6—制动轴垫板；7—制动蹄轴；8—前制动底板总成(2)轮缸式制动器的构造桑塔纳后轮制动器是最典型的轮缸式制动器，因为它是带有驻车制动的轮缸鼓式制动器。该轮缸式制动器一般有制动底板、后制动轮缸、拉力弹簧、制动杆、制动蹄、压杆、楔形块、制动鼓等组成，各零部件如图5-3所示。244图5-3桑塔纳后轮制动器分解图1—制动底板；2—夹紧销；3—内六角螺钉；4—后制动轮缸；5—拉力弹簧；6—支承销；7—制动杆；8—弹性垫片；9—制动蹄；10—压缩弹簧；11一弹簧座；12—下拉力弹簧；13—压杆；14—上拉力弹簧；15—拉力弹簧；16—带楔形支座的制动蹄；17—楔形块(3)轮缸式制动器的工作原理①轮缸式制动器工作时，如图5-4所示。踩下制动踏板，液压作用于制动分泵时，制动分泵内活塞移动，把制动蹄片推向制动鼓(图中箭头所指)，使摩擦衬片压紧旋转的制动鼓产生制动力，使车轮减速或停止转动。②轮缸式制动器不工作时，如图5-5所示。放松制动踏板，制动分泵内的液压消失，制动蹄片在拉力弹簧(图中箭头所指)的作用下开始回到原来位置，把活塞推回原位。这样，使制动摩擦衬块与制动鼓之间仍保持原有的间隙。图5-4轮缸式制动器工作时图5-5轮缸式制动器不工作时【任务二：鼓式制动器的拆装与检查】1.鼓式制动器的拆装与检查(以桑塔纳2000为例)(1)车辆进入工位前，学生将工位卫生清理干净，排除障碍物，准备好相关的工具、物品、耗材等。(2)将车辆停放在举升机的中央位置，1号拉紧驻车制动装置，并将变速器置于空档，3号分别将转向盘套、换挡手柄套、座椅套、地板垫递给1号进行安装、铺设。(3)3号将一字起子递给1号，1号将车轮装饰罩拆下，并将其和一字起子递给3号放好。(4)3号将风炮或车轮专用套筒递给1号，2号辅助1号，1号拆卸前注意风炮的旋转55方向，拆卸时一只手握紧风炮，另一只手护在要拆卸的螺母周围，防止螺母掉落，如图5-6所示。3号取下车轮，放在轮胎专用车或架子上。注意：如在整车上学习，从步骤1开始，如在台架上实习，从步骤5开始。（5）准备拆卸制动鼓，在拆卸前要松开驻车制动（1号操作）才可以取出，3号将专用工具VW637/2递给1号（如图5-7所示），1号用专用工具VW637/2拆下轮毂盖（如图5-8所示）,并将其和用工具VW637/2递给3号放好。（6）3号将尖嘴钳递给1号，1号取下开口销（如图5-9所示）和开槽螺母，旋下调整螺母，取出止推垫圈，3号将零件和工具放好。（7）3号将一字起子递给1号，1号用一字起子通过制动鼓螺孔向上拔动楔形块（如图5-10所示），使制动蹄与制动鼓松开，并拉出制动鼓及其轴承，3号将零件和工具放好。图5-6拆卸车图5-73号专用工具VW637/2递给1号图5-8拆卸轮毂盖66(8)1号取下制动鼓，3号将尖嘴钳递...
