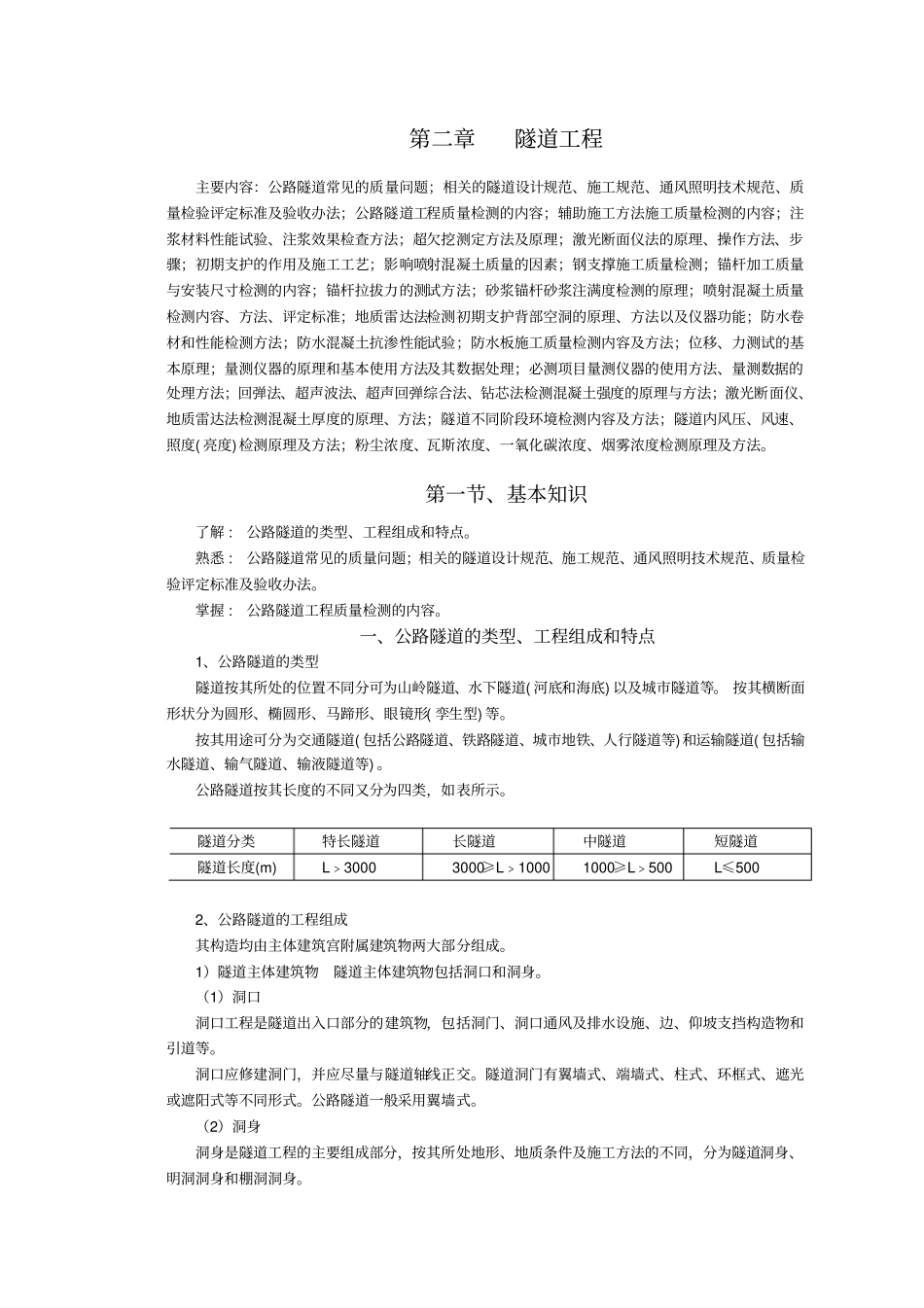

第二章隧道工程主要内容：公路隧道常见的质量问题；相关的隧道设计规范、施工规范、通风照明技术规范、质量检验评定标准及验收办法；公路隧道工程质量检测的内容；辅助施工方法施工质量检测的内容；注浆材料性能试验、注浆效果检查方法；超欠挖测定方法及原理；激光断面仪法的原理、操作方法、步骤；初期支护的作用及施工工艺；影响喷射混凝土质量的因素；钢支撑施工质量检测；锚杆加工质量与安装尺寸检测的内容；锚杆拉拔力的测试方法；砂浆锚杆砂浆注满度检测的原理；喷射混凝土质量检测内容、方法、评定标准；地质雷达法检测初期支护背部空洞的原理、方法以及仪器功能；防水卷材和性能检测方法；防水混凝土抗渗性能试验；防水板施工质量检测内容及方法；位移、力测试的基本原理；量测仪器的原理和基本使用方法及其数据处理；必测项目量测仪器的使用方法、量测数据的处理方法；回弹法、超声波法、超声回弹综合法、钻芯法检测混凝土强度的原理与方法；激光断面仪、地质雷达法检测混凝土厚度的原理、方法；隧道不同阶段环境检测内容及方法；隧道内风压、风速、照度(亮度)检测原理及方法；粉尘浓度、瓦斯浓度、一氧化碳浓度、烟雾浓度检测原理及方法。第一节、基本知识了解:公路隧道的类型、工程组成和特点。熟悉:公路隧道常见的质量问题；相关的隧道设计规范、施工规范、通风照明技术规范、质量检验评定标准及验收办法。掌握:公路隧道工程质量检测的内容。一、公路隧道的类型、工程组成和特点1、公路隧道的类型隧道按其所处的位置不同分可为山岭隧道、水下隧道(河底和海底)以及城市隧道等。按其横断面形状分为圆形、椭圆形、马蹄形、眼镜形(孪生型)等。按其用途可分为交通隧道(包括公路隧道、铁路隧道、城市地铁、人行隧道等)和运输隧道(包括输水隧道、输气隧道、输液隧道等)。公路隧道按其长度的不同又分为四类，如表所示。2、公路隧道的工程组成其构造均由主体建筑宫附属建筑物两大部分组成。1）隧道主体建筑物隧道主体建筑物包括洞口和洞身。（1）洞口洞口工程是隧道出入口部分的建筑物，包括洞门、洞口通风及排水设施、边、仰坡支挡构造物和引道等。洞口应修建洞门，并应尽量与隧道轴线正交。隧道洞门有翼墙式、端墙式、柱式、环框式、遮光或遮阳式等不同形式。公路隧道一般采用翼墙式。（2）洞身洞身是隧道工程的主要组成部分，按其所处地形、地质条件及施工方法的不同，分为隧道洞身、明洞洞身和棚洞洞身。隧道分类特长隧道长隧道中隧道短隧道隧道长度(m)L﹥30003000≥L﹥10001000≥L﹥500L≤500①隧道洞身根据路线设计标高与地形地质情况，当有足够厚的覆盖层时，设计成由暗挖的岩土空间经衬砌而成隧道洞身。根据地质条件的不同，隧道衬砌按功能分为承载衬砌、构造衬砌和装饰衬砌；按组成可分为整体式衬砌和复合式衬砌；就使用材料而言，有喷射混凝土、锚杆、钢筋网或铁丝网、模注混凝土、石料及混凝土预制块衬砌等。承载衬砌的作用是承受围岩垂直与水平方向的压力，一般由拱顶、边墙和仰拱(无仰拱时做铺底)组成。边墙根据水平压力的大小可做成直墙式或曲墙式。装饰衬砌系在山体岩石整体性很好，且在Ⅵ类围岩以上时，为防止表面岩石风化而做的衬砌。复合式衬砌也称二次衬砌，由内外两层复合而成。其外层(即与围岩面接触的部分)常称为初次(或初期)柔性支护，有喷射混凝土、锚杆、钢筋网或铁丝网、临时或永久性钢拱支撑等支护形式，可以设置为单一或多项的合理组合；内层常称为二次衬砌，一般采用现浇混凝土，又称为模注混凝土。两次衬砌之间应采用防水夹层措施。②明洞洞身明洞是指采用明挖的方法施工的隧道。在修建洞口工程时，往往需要修筑一定长度的明洞，即路基或隧道洞口受不良地质、边坡塌方、岩堆、落石、泥石流等危害又不宜避开清理的地段，以及为了保证洞口的自然环境而延伸隧道洞口时，需设置明洞。③棚洞洞身棚洞是指明挖路堑后，构筑简支的顶棚架并回填而成的洞身，属于明洞范畴的隧道。采用棚洞的条件与明洞大致相似，其结构整体性比明洞差，但由于顶棚与内外墙简支，故对地基的要求相对较低。2）隧道附属建筑物（1）防水排水系统隧道的防水排水要求拱部、边墙...
