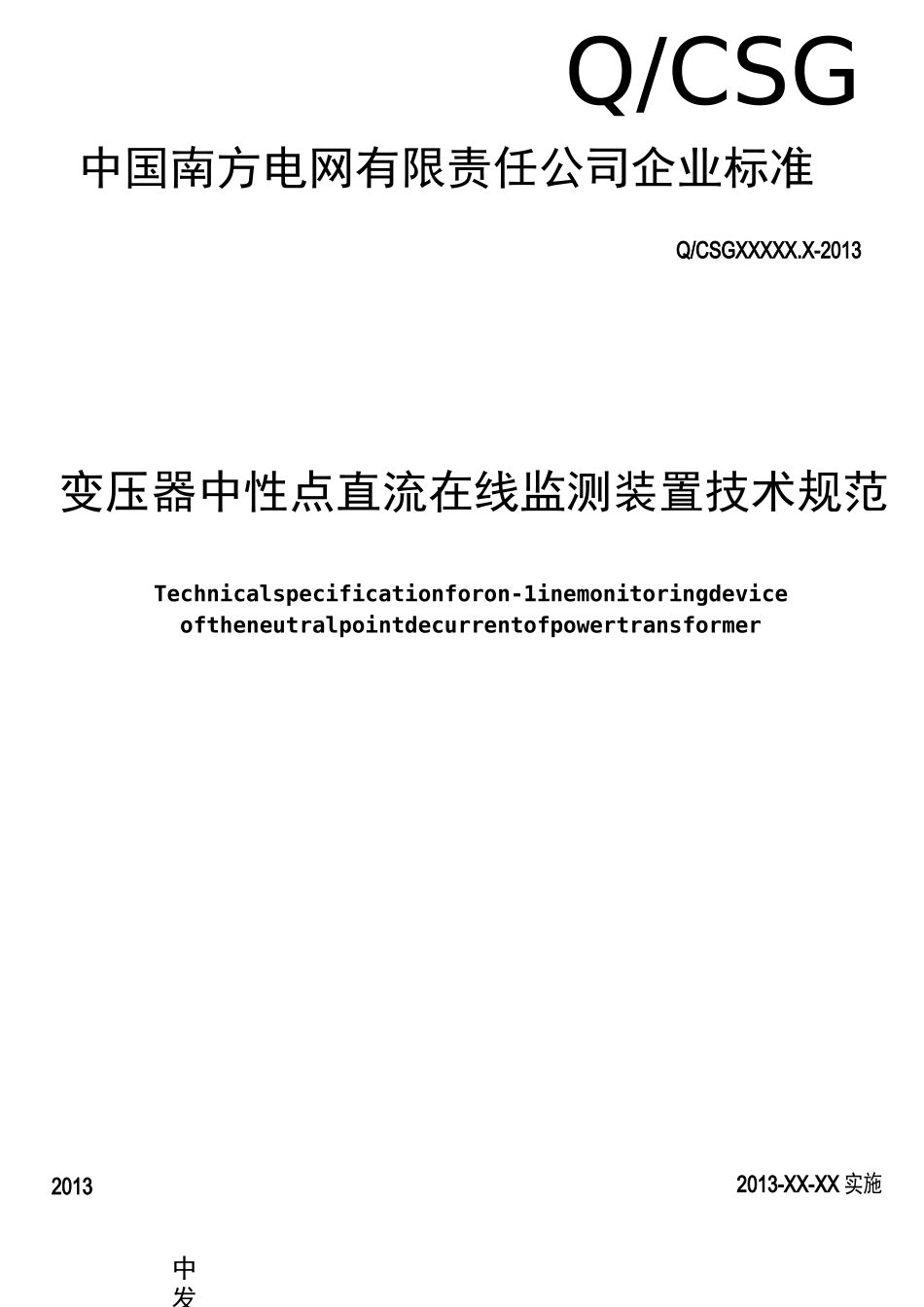

2013中发Q/CSG中国南方电网有限责任公司企业标准Q/CSGXXXXX.X-2013变压器中性点直流在线监测装置技术规范Technicalspecificationforon-1inemonitoringdeviceoftheneutralpointdecurrentofpowertransformer2013-XX-XX实施中发Q/CSGXXXXX.X-2013IQ/CSGXXXXX.X-2013前言为规范输变电设备在线监测系统的规划、设计、建设和运行管理，统一技术标准，促进在线监测技术的应用，提高电网的运行可靠性，特制定本标准。本标准由中国南方电网有限贵任公司生产技术部提出、归11并解释。本标准起草单位：广东电网公司电力科学研究院。本标准主要起草人：本标准由中国南方电网有限贵任公司标准化委员会批准。本标准自XXXX年XX月XX口起实施。执行中的问题和意见，请及时反馈给南方电网公司生产技术部。Q/CSGXXXXX.X-20135变压器中性点直流电流监测系统技术规范1.范围本标准规定了变压器中性点直流在线监测装置的范I韦I、术语、使用条件、技术要求、试验、备品备件、标志、包装、运输、贮存要求等，可作为产品的研制、生产、检验和现场测试的依据。本标准适用于UOkV及以上电压等级的变压器中性点直流在线监测装置的生产、检测、使用和维修。2.规范性引用文件卜•列文件中的条款通过本规范的引用而成为本规范的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本规范。2Q/CSGXXXXX.X-20133.2变压器中性点直流电流抑制装置是指对流经变压器中性点的直流电流进行抑制的装置。4.技术要求4.1通用技术要求变压器中性点直流电流在线监测装置的基本功能、绝缘性能、电磁兼容性能、环境性能、机械性能要求、外壳防护性能、连续通电性能、可靠性及外观和结构等通用技术要求应满足《变电设备在线监测装置通用技术规范》。4.2接入安全性要求在线监测装置的接入不应改变主设备的电气联接方式、密封性能、绝缘性能及机械性能，接地引卞线应保证可靠接地，满足相应的通流能力，不应影响现场设备的安全运行。电流信号取样回路具有防止开路的保护功能，电压信号取样回路具有防止短路的保护功能。4.3功能要求变压器中性点直流电流在线监测装置应满足的基本功能如卞：(1)变压器中性点直流电流在线监测装置具备对变压器的中性点直流电流等状态量进行连续实时或周期性自动监视检测功能，监测装置所输出监测数据的更新速度不应低于1次/10秒钟：(2)对于变压器中性点直流电流抑制装置，装置内部的变压器中性点直流电流测量模块输出信号应同时接入变电站内测控装置，监测数据应上传至地区监测中心、省监测中心：(3)监测装置应具备长期稳定工作能力，具有现场校验模式，现场校验用接II,具有断电不丢失数据、自诊断、自复位功能；(4)变压器中性点直流电流监测数据超过限值时，具有报警功能，且限值可设置。4.4性能要求变压器中性点直流电流在线监测装置的测量范闱和测量准确度满足表4-1要求。表4-1变压器中性点直流电流在线监测装置测量范【韦I和准确度要求监测参量测量范围准确度要求直流电流-80A〜+80A±(标准读数x3%+0.01A)Q/CSGXXXXX.X-201334Q/CSGXXXXX.X-2013电流试验。要求受试装置工作正常，试验后测量值不超过4.4条所示的准确度。6.检验规则产品检验分型式检验、出厂检验、现场试验和特殊试验四种。变压器中性点直流电流在线监测装置专项检验项目按表6-1的规定进行，通用的检验项目参照《变电设备在线监测装置通用技术规范》中的规定进行。表6-1变压器中性点直流电流在线监测装置专项检验项目序号检验项目型式试验出厂试验入网检测试验现场试验1测量误差试验•■■■2接入安全性试验•O*O注：•表示规定必须做的项目；。表示规定可不做的项目；水表示客户要求的项目。6.1型式试验型式试验是指制造厂家将装置交送具有资质的检测单位，由检测单位依据试验条目完成检验，检验项目按表6-1中规定的专项检测项目以及《变电设备在线监测装置通用技术规范》中的通用检验项目逐个进行，并出具型式检验报告。有以下情况之一时，应进行型式试验：(1)新产品定型，投...
