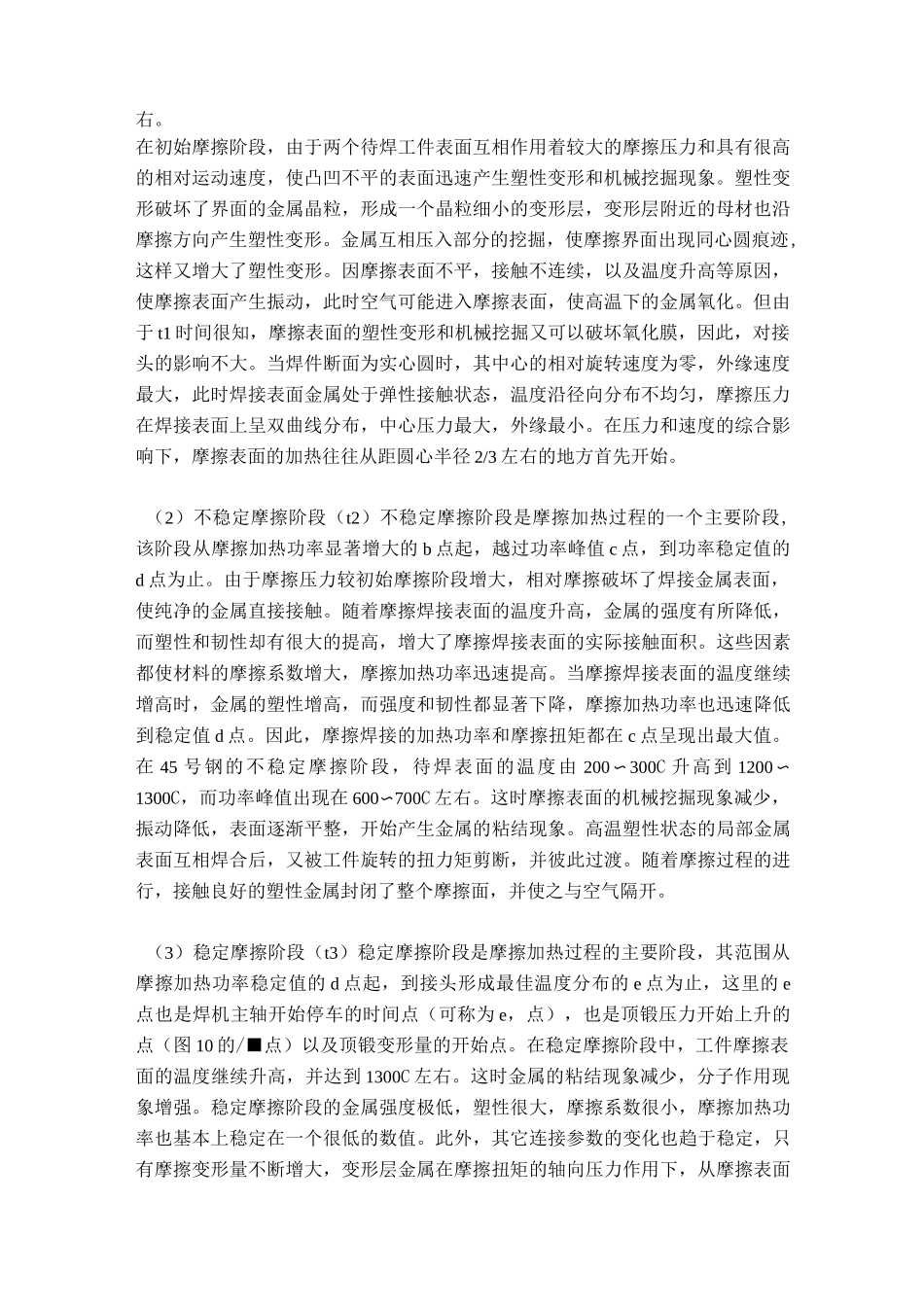

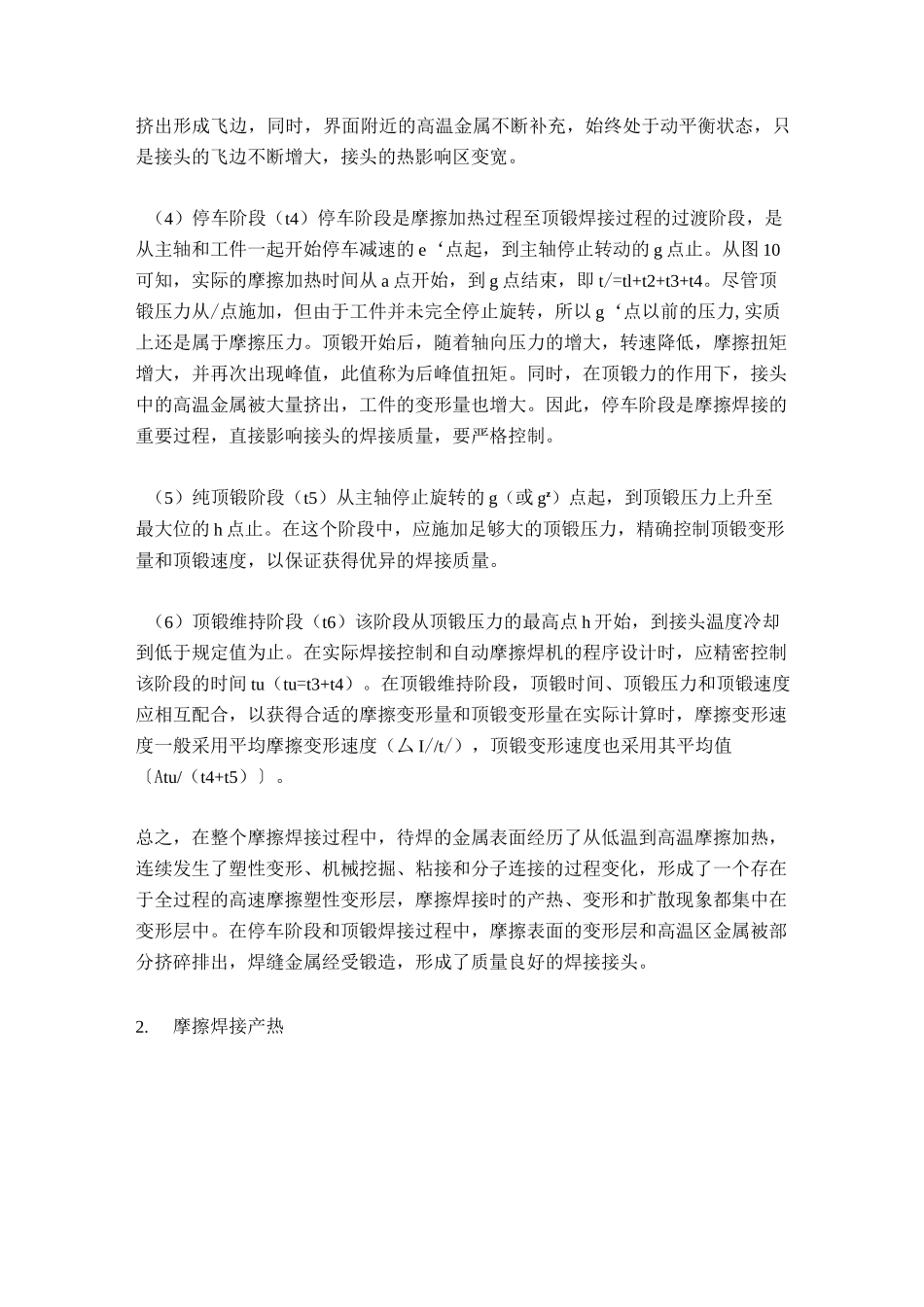

连续驱动摩擦焊基本原理1.焊接过程连续驱动摩擦焊接时，通常将待焊工件两端分别固定在旋转夹具和移动夹具内，工件被夹紧后，位于滑台上的移动夹具随滑台一起向旋转端移动，移动至一定距离后，旋转端工件开始旋转，工件接触后开始摩擦加热。此后，则可进行不同的控制，如时间控制或摩擦缩短量（又称摩擦变形量）控制。当达到设定值时，旋转停止，顶锻开始，通常施加较大的顶锻力并维持一段时间，然后，旋转夹具松开，滑台后退，当滑台退到原位置时，移动夹具松开，取出工件，至此，焊接过程结束。对于直径为16mm的45号钢，在2000r/min转速、8.6MPa摩擦压力、0.7s摩擦时间和161MPa的顶锻压力下，整个摩擦焊接过程如图10所示。从图中可知，摩擦焊接过程的一个周期可分成摩擦加热过程和顶锻焊接过程两部分。摩擦加热过程又可以分成四个阶段，即初始摩擦、不稳定摩擦、稳定摩擦和停车阶段。顶锻焊接过程也可以分为纯顶锻和顶锻维持两个阶段。图10摩擦焊接过程乐意图n~V作转速乃一摩擦压力P.—顶锻压力变形*—顶锻变形■尸一摩擦加热功率P“一摩擦加热功率峰值（1）初始摩擦阶段*曲）冋此阶段是从两个工件开始接触的畑点起，到摩擦加热功率显著增大的b点止。摩擦开始时，由于工件待焊接表面不平，以及存在氧化膜、铁锈、油脂、灰尘和吸附气体等，使得摩擦系数很大。随着摩擦压力的逐渐增大，摩擦加热功率也慢慢增加，最后摩擦焊接表面温度将升到200〜300°C左2500削厲卧）“-广O门口一一口」上5“右。在初始摩擦阶段，由于两个待焊工件表面互相作用着较大的摩擦压力和具有很高的相对运动速度，使凸凹不平的表面迅速产生塑性变形和机械挖掘现象。塑性变形破坏了界面的金属晶粒，形成一个晶粒细小的变形层，变形层附近的母材也沿摩擦方向产生塑性变形。金属互相压入部分的挖掘，使摩擦界面出现同心圆痕迹,这样又增大了塑性变形。因摩擦表面不平，接触不连续，以及温度升高等原因，使摩擦表面产生振动，此时空气可能进入摩擦表面，使高温下的金属氧化。但由于t1时间很知，摩擦表面的塑性变形和机械挖掘又可以破坏氧化膜，因此，对接头的影响不大。当焊件断面为实心圆时，其中心的相对旋转速度为零，外缘速度最大，此时焊接表面金属处于弹性接触状态，温度沿径向分布不均匀，摩擦压力在焊接表面上呈双曲线分布，中心压力最大，外缘最小。在压力和速度的综合影响下，摩擦表面的加热往往从距圆心半径2/3左右的地方首先开始。（2）不稳定摩擦阶段（t2）不稳定摩擦阶段是摩擦加热过程的一个主要阶段,该阶段从摩擦加热功率显著增大的b点起，越过功率峰值c点，到功率稳定值的d点为止。由于摩擦压力较初始摩擦阶段增大，相对摩擦破坏了焊接金属表面，使纯净的金属直接接触。随着摩擦焊接表面的温度升高，金属的强度有所降低，而塑性和韧性却有很大的提高，增大了摩擦焊接表面的实际接触面积。这些因素都使材料的摩擦系数增大，摩擦加热功率迅速提高。当摩擦焊接表面的温度继续增高时，金属的塑性增高，而强度和韧性都显著下降，摩擦加热功率也迅速降低到稳定值d点。因此，摩擦焊接的加热功率和摩擦扭矩都在c点呈现出最大值。在45号钢的不稳定摩擦阶段，待焊表面的温度由200〜300C升高到1200〜1300C，而功率峰值出现在600〜700C左右。这时摩擦表面的机械挖掘现象减少，振动降低，表面逐渐平整，开始产生金属的粘结现象。高温塑性状态的局部金属表面互相焊合后，又被工件旋转的扭力矩剪断，并彼此过渡。随着摩擦过程的进行，接触良好的塑性金属封闭了整个摩擦面，并使之与空气隔开。（3）稳定摩擦阶段（t3）稳定摩擦阶段是摩擦加热过程的主要阶段，其范围从摩擦加热功率稳定值的d点起，到接头形成最佳温度分布的e点为止，这里的e点也是焊机主轴开始停车的时间点（可称为e，点），也是顶锻压力开始上升的点（图10的/■点）以及顶锻变形量的开始点。在稳定摩擦阶段中，工件摩擦表面的温度继续升高，并达到1300C左右。这时金属的粘结现象减少，分子作用现象增强。稳定摩擦阶段的金属强度极低，塑性很大，摩擦系数很小，摩擦加热功率也基本上稳定在一个很低的数值。此外，其它连接参数的变化也趋于稳定，只...
