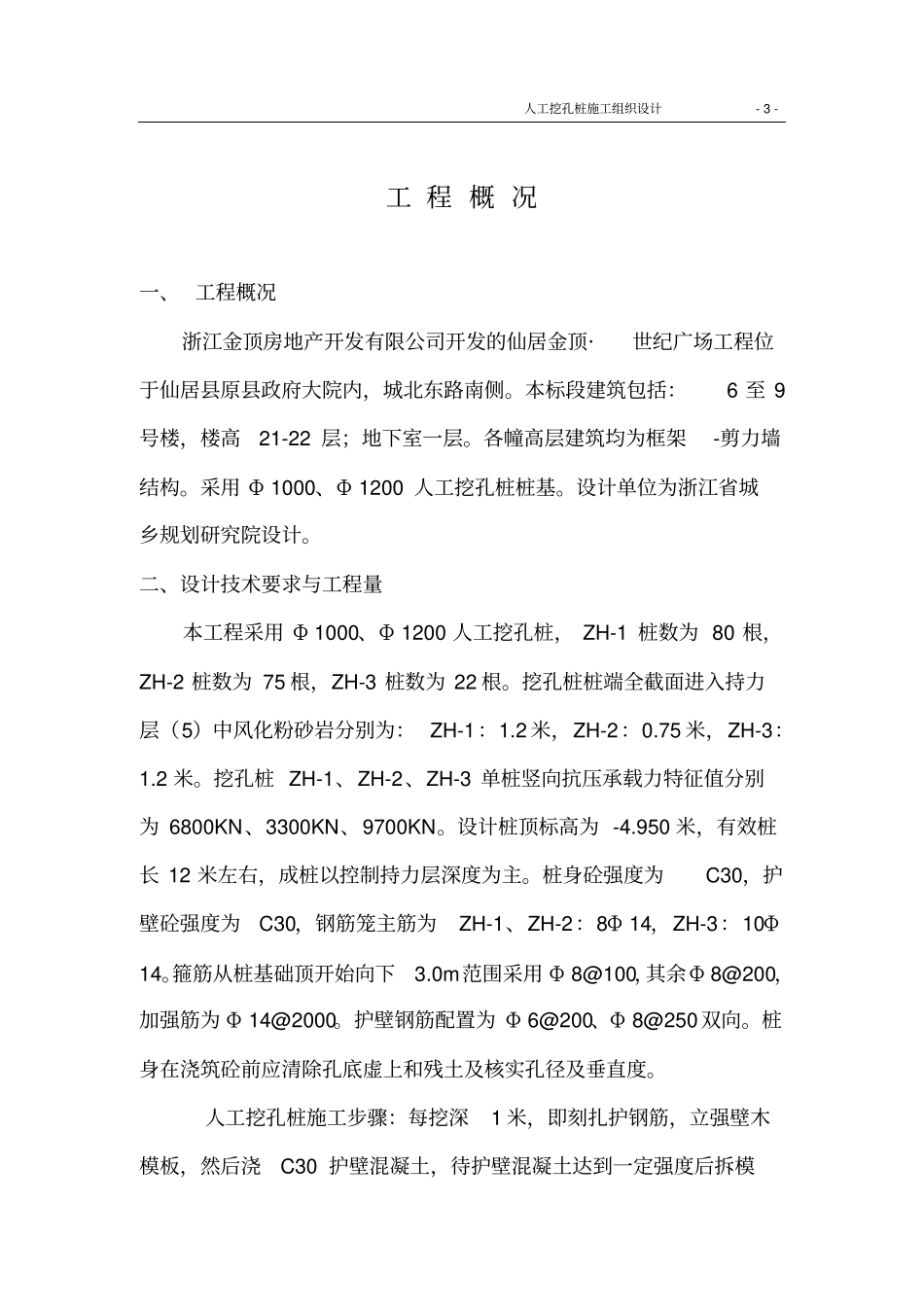

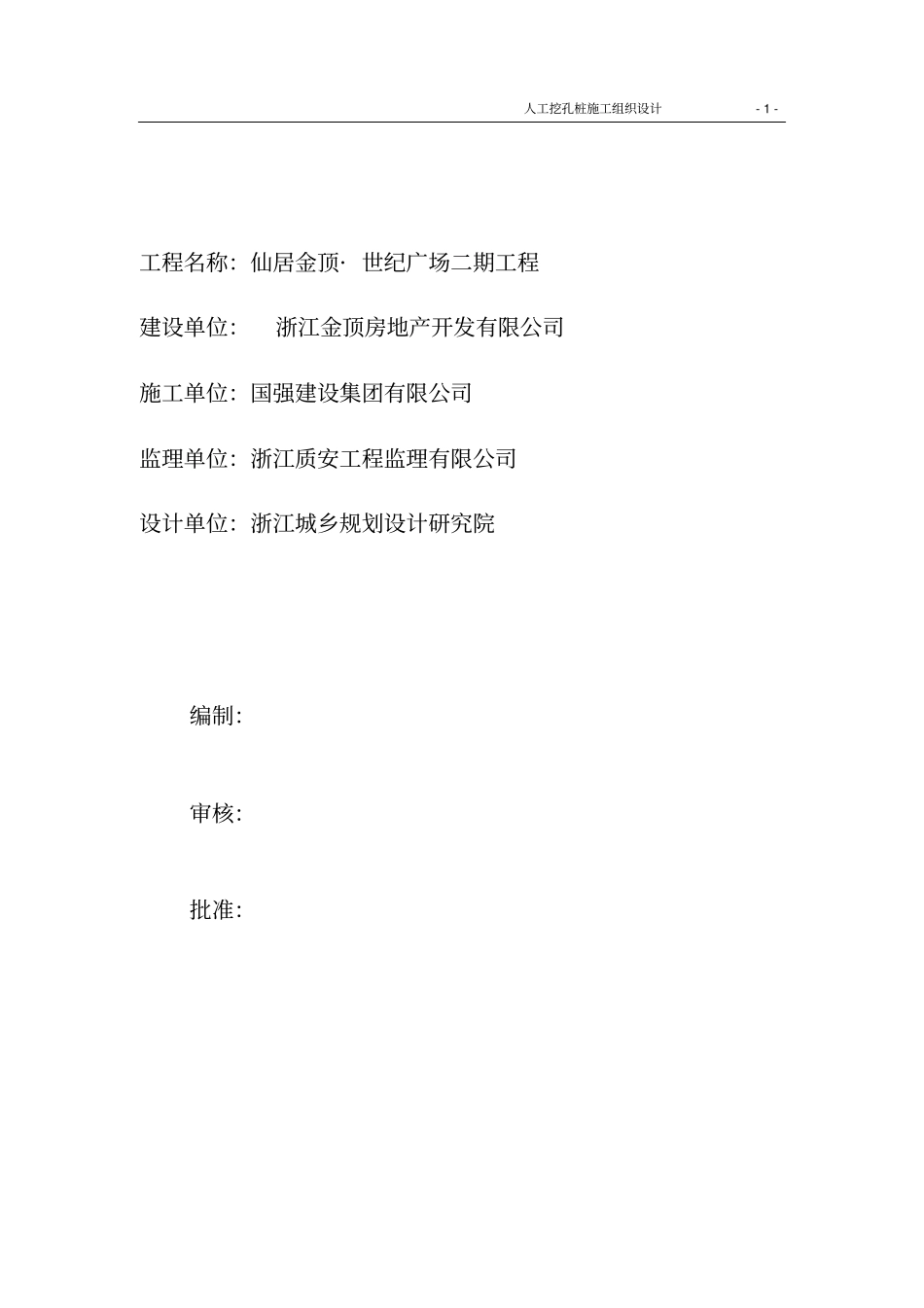

人工挖孔桩施工组织设计-1-工程名称：仙居金顶·世纪广场二期工程建设单位：浙江金顶房地产开发有限公司施工单位：国强建设集团有限公司监理单位：浙江质安工程监理有限公司设计单位：浙江城乡规划设计研究院编制：审核：批准：人工挖孔桩施工组织设计-2-目录一、工程概况二、施工条件三、施工部署四、施工方案和技术要求五、施工方法及注意事项六、质量控制措施七、安全措施八、文明施工措施人工挖孔桩施工组织设计-3-工程概况一、工程概况浙江金顶房地产开发有限公司开发的仙居金顶·世纪广场工程位于仙居县原县政府大院内，城北东路南侧。本标段建筑包括：6至9号楼，楼高21-22层；地下室一层。各幢高层建筑均为框架-剪力墙结构。采用Φ1000、Φ1200人工挖孔桩桩基。设计单位为浙江省城乡规划研究院设计。二、设计技术要求与工程量本工程采用Φ1000、Φ1200人工挖孔桩，ZH-1桩数为80根，ZH-2桩数为75根，ZH-3桩数为22根。挖孔桩桩端全截面进入持力层（5）中风化粉砂岩分别为：ZH-1：1.2米，ZH-2：0.75米，ZH-3：1.2米。挖孔桩ZH-1、ZH-2、ZH-3单桩竖向抗压承载力特征值分别为6800KN、3300KN、9700KN。设计桩顶标高为-4.950米，有效桩长12米左右，成桩以控制持力层深度为主。桩身砼强度为C30，护壁砼强度为C30，钢筋笼主筋为ZH-1、ZH-2：8Φ14，ZH-3：10Φ14。箍筋从桩基础顶开始向下3.0m范围采用Φ8@100，其余Φ8@200，加强筋为Φ14@2000。护壁钢筋配置为Φ6@200、Φ8@250双向。桩身在浇筑砼前应清除孔底虚上和残土及核实孔径及垂直度。人工挖孔桩施工步骤：每挖深1米，即刻扎护钢筋，立强壁木模板，然后浇C30护壁混凝土，待护壁混凝土达到一定强度后拆模人工挖孔桩施工组织设计-4-再往下掘下，如果遇到土质不好或有流砂，挖孔深度应减小，由现场实际情况定。如此重复操作，挖到设计孔深为止，护壁砼塔接为75mm。清除孔底沉渣、积水，然后进行桩身施工，放入钢筋笼，浇捣C30混凝土。桩身钢筋保护层为60mm。三、场地地质情况①层：杂填土：杂色，结构松散，干-稍湿。该层全场分布于表层，厚度0.8-2.60m，层面高程53.40-55.20m。局部表层有厚约15CM的水泥砼。②层：含粉质粘土：全场分布，层厚1.0-5.9m，层面高程51.10-53.40m。灰褐色，灰黄色，中密-密实状，湿-很湿。粉质粘土和砂砾胶接。③层：含粉质粘土砾砂：全场分布，层厚3.70-9.00m，层面高程46.00-51.00m。黄褐色，灰黄色，中密状，局部稍密状，湿-很湿。粉质粘土及粉细砂砾胶接。该土层颗粒含量有较大变化，局部为圆砾。④层：强风粉砂岩：全场分布，层厚0.50-3.50m，层面高程40.85-43.40m。紫红色。⑤层：中风化粉砂岩：全场分布，层厚4.70-7.40m，层面高程39.06-41.90m。紫红色。⑥层：微风化粉砂岩：全场分布，层厚17.90-20.50m，层面高程32.95-35.95m。紫红色。人工挖孔桩施工组织设计-5-施工条件一、地质条件分布前已述明本区地层分布，由于土质不均匀，每天挖孔深度由实际情况而定。二、场区施工条件本场区处于市政府以北，车辆及人流通过很多应做好安全工作。人工挖孔桩施工组织设计-6-施工部署一、施工目标1、质量目标：确保本工程一次性验收合格。2、工期目标：60天，力争提前完成。3、施工现场管理目标：确保文明施工，场地清洁。二、管理机构项目经理：施工员：质量员：安全员：材料员：电工：三、主要施工机械350L砼拌和机2台，电焊机2台，磅秤1台，钢筋切割机1台，7.5kw空压机1台，插入式震捣器1台，1.1-2.2Kw水泵20台及各种劳动配备用具。四、使用材料1、钢材：采用优质正品，必须有生产厂家的质保书和试验复检合格单。2、水泥：采用32.5红狮普通硅酸盐水泥，必须无结块，并有出人工挖孔桩施工组织设计-7-厂质保书及试验室复检合格单。3、砂石料：石质必须坚硬、洁净、含泥量＜2%，卵石粒径20mm以内，砂采用质量较好的粗砂。五、劳动力安排依据本工程的用工量和工期要求空压机风钻工10名，普工50名，技术人员要持证上岗。人工挖孔桩施工组织设计-8-施工方案和技术要求一、施工方法人工挖孔桩，自上而下挖掘。根据地质勘察资料显示，土质均匀性较差，挖孔时视实际情况减少砼护壁每节长度，加快挖孔时间。挖...
