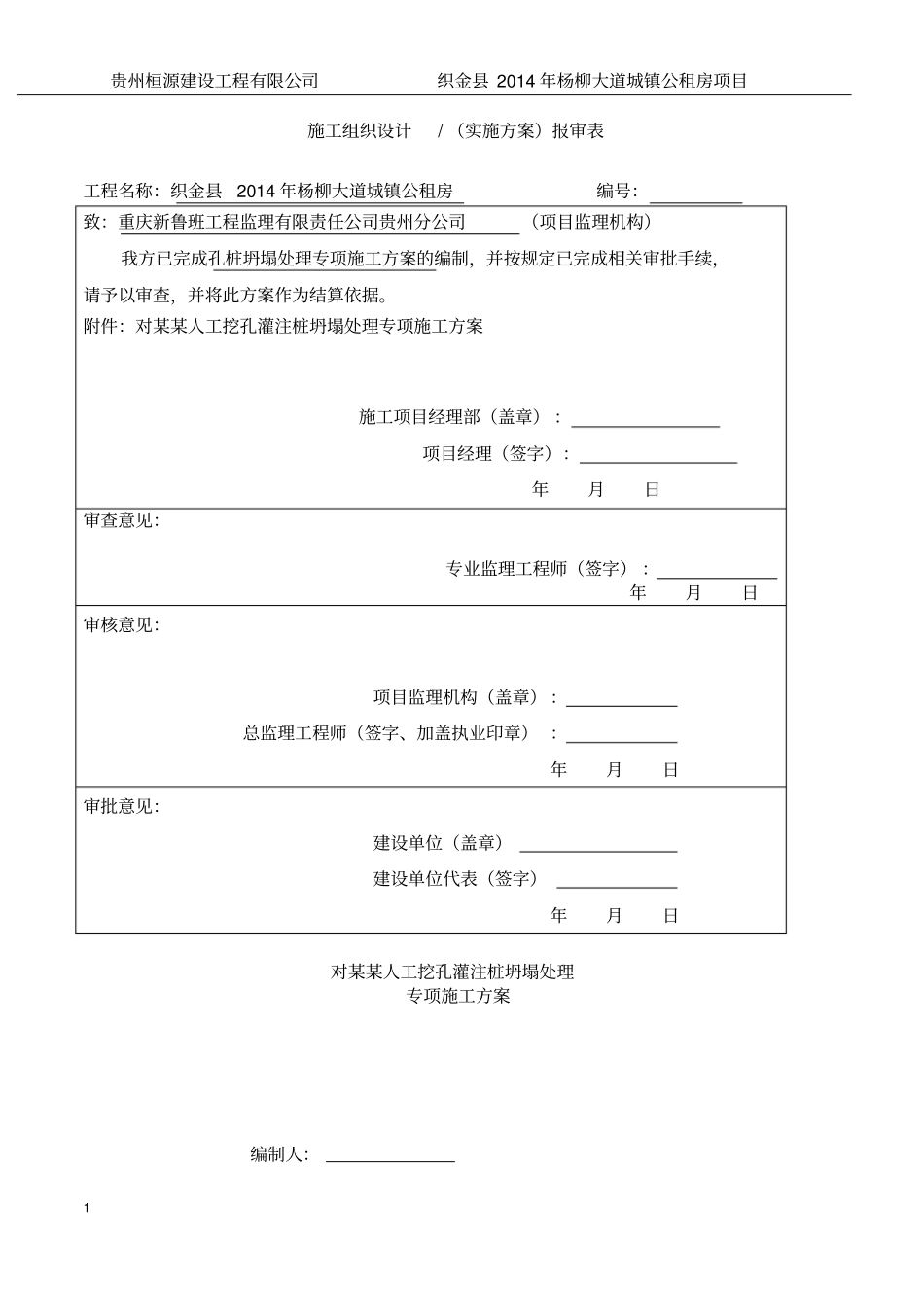

贵州桓源建设工程有限公司织金县2014年杨柳大道城镇公租房项目1施工组织设计/（实施方案）报审表工程名称：织金县2014年杨柳大道城镇公租房编号：致：重庆新鲁班工程监理有限责任公司贵州分公司（项目监理机构）我方已完成孔桩坍塌处理专项施工方案的编制，并按规定已完成相关审批手续，请予以审查，并将此方案作为结算依据。附件：对某某人工挖孔灌注桩坍塌处理专项施工方案施工项目经理部（盖章）：项目经理（签字）：年月日审查意见：专业监理工程师（签字）：年月日审核意见：项目监理机构（盖章）：总监理工程师（签字、加盖执业印章）：年月日审批意见：建设单位（盖章）建设单位代表（签字）年月日对某某人工挖孔灌注桩坍塌处理专项施工方案编制人：贵州桓源建设工程有限公司织金县2014年杨柳大道城镇公租房项目2审核人：日期：年月日贵州桓源建设工程有限公司贵州桓源建设工程有限公司织金县2014年杨柳大道城镇公租房项目3目录一、情况概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、处理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11、管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、施工机具、物资准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3人工挖孔灌注桩坍塌处理方案一、情况概述织金县2014年杨柳大道城镇公租房项目，为人工挖孔灌注桩基础，本工程灌注桩共112根桩，设计桩径为φ1.0m-φ1.8m，采用钢筋混凝土护壁，ZKO4-37#、ZK01-13#、ZK01-14#、ZK01-15#、ZK01-16#、ZK01-22#、ZK01-24#，在挖到7.0m位置时，出现大量地下涌水、流泥现象，另由于该片地基溶洞较多，在浇筑已经施工完毕的孔桩时出现混凝土遗失（部分已经流入正在开挖的孔桩内）导致这些孔桩出现不同程度的垮塌，在垮塌周边形成空洞，不但给孔桩施工带来极大难度而且危及作业者人身安全。根据本工程的实际情况，我公司针对性的采取施工处理方案。贵州桓源建设工程有限公司织金县2014年杨柳大道城镇公租房项目4二、处理措施1、管理措施：组织具有类似工程施工经验的施工管理机构，层层将管理职责落实到个人，将技术和方法贯彻落实到每一个作业者的具体行动中，同时做好后勤保障指导工作。劳动力是生产力的第一要素，我公司将组织一支技术好、能吃苦、经验丰富、服从指挥的专业桩基队伍来完成桩基子分部工程施工任务。安排专人负责天气预报信息收集，随时做好下雨前的准备工作，针对此类孔桩成立危险孔桩专项小组，及时处理，避免孔桩开挖后长期不能浇筑护壁，再次引发大面积坍塌。危险孔桩应急小组人员组织机构图2、施工机具、物资准备：工地重新购买配备2台高频7.5KW离心式水泵，更换掉原有小功率潜水泵，同时将预备足够300mm高钢板模板、C30混凝土、长2000mm的钢筋、页岩砖、φ50无缝钢管、φ50长2500mm的杉木锯材及鼓风机等施工用具和物资，以保障工程顺利进行。3、技术措施：坍塌的孔桩需要用砂石回填至土层完整处（必须将空洞部分填实）后从新开挖，开挖0.5以后做护壁，每节护壁长度为0.5米，坍塌部分护壁采用200mm厚C30钢筋混凝土（加早强剂），提高混凝土早起强度及提前混凝土凝固时间，由于用砂回填部分工人每天只能开挖0.5米，考虑到工人的每天收入以及时间效益，用砂回填部分的人工费开挖单价按15米以上水磨单价给予结算。具体处理方案见图：组长：杨志能观测组安全组施工组成员：冉飞成员：朱正强成员：王挺贵州桓源建设工程有限公司织金县2014年杨柳大道城镇公租房项目54、工艺流程：1）、及时进行孔桩内降水、排水，阻止孔桩周围地表水流入孔内。2）、坍塌的孔桩，每挖500mm进行护壁。3）、沿孔壁以600打入孔桩周围土层2m长的C25钢筋，间距400mm梅花型布置，作为简易锚杆抵抗土层的滑移。4）、砌筑砖护壁，采用M10水泥砂浆砌筑MU10水泥标砖240mm厚。5）、钢管支护，砖砌体完成后沿孔桩周围打入钢管，对砖砌体支护进一步加固。6）、护壁钢筋安装，纵向钢筋采用C14@150，箍筋采用A8@150。7）、护壁模板安装，每500mm进行一次支模。8）、护壁...
