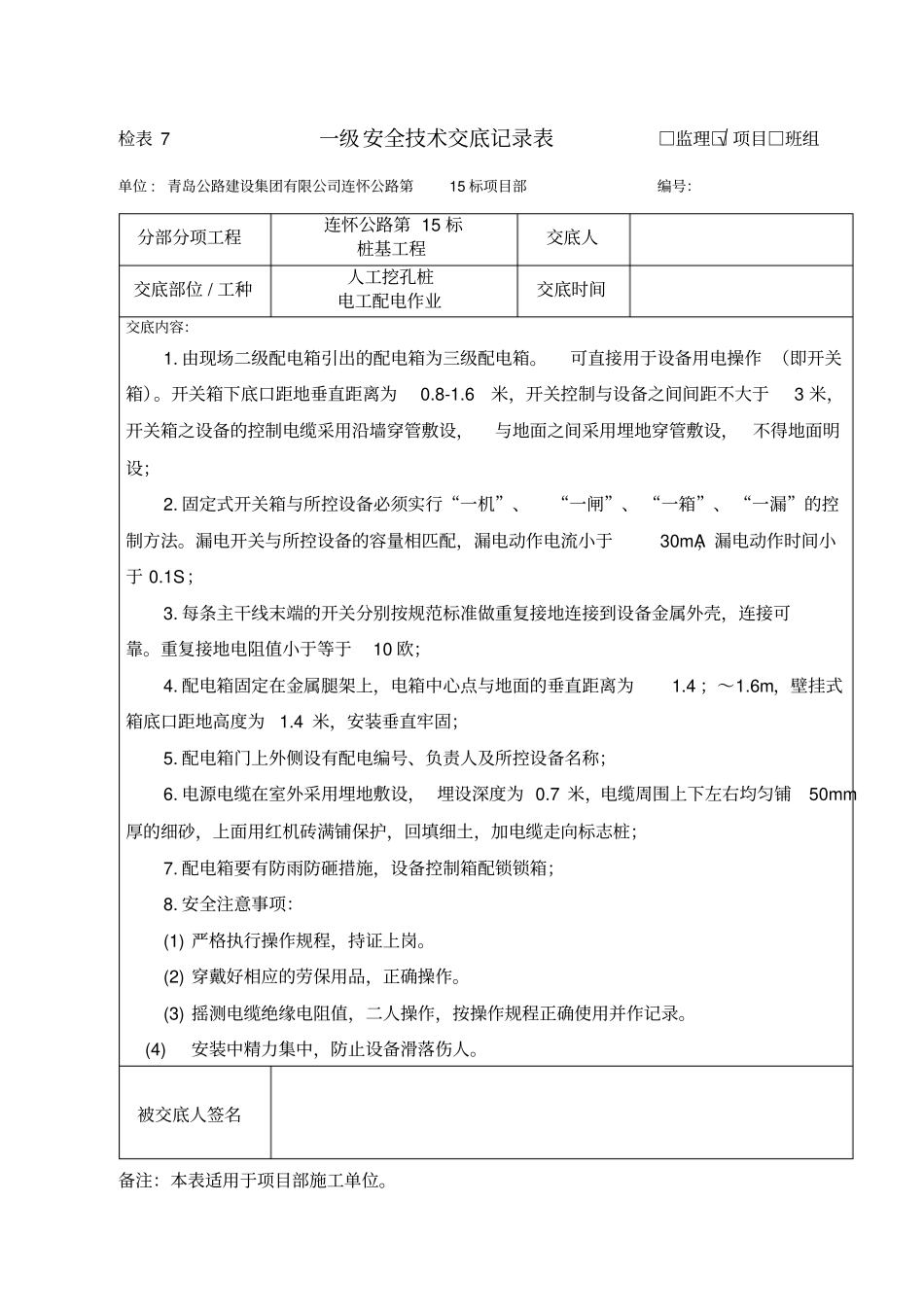

检表7一级安全技术交底记录表□监理□√项目□班组单位:青岛公路建设集团有限公司连怀公路第15标项目部编号：分部分项工程连怀公路第15标桩基工程交底人交底部位/工种人工挖孔桩电工配电作业交底时间交底内容：1.由现场二级配电箱引出的配电箱为三级配电箱。可直接用于设备用电操作（即开关箱）。开关箱下底口距地垂直距离为0.8-1.6米，开关控制与设备之间间距不大于3米，开关箱之设备的控制电缆采用沿墙穿管敷设，与地面之间采用埋地穿管敷设，不得地面明设；2.固定式开关箱与所控设备必须实行“一机”、“一闸”、“一箱”、“一漏”的控制方法。漏电开关与所控设备的容量相匹配，漏电动作电流小于30mA，漏电动作时间小于0.1S；3.每条主干线末端的开关分别按规范标准做重复接地连接到设备金属外壳，连接可靠。重复接地电阻值小于等于10欧；4.配电箱固定在金属腿架上，电箱中心点与地面的垂直距离为1.4；～1.6m，壁挂式箱底口距地高度为1.4米，安装垂直牢固；5.配电箱门上外侧设有配电编号、负责人及所控设备名称；6.电源电缆在室外采用埋地敷设，埋设深度为0.7米，电缆周围上下左右均匀铺50mm厚的细砂，上面用红机砖满铺保护，回填细土，加电缆走向标志桩；7.配电箱要有防雨防砸措施，设备控制箱配锁锁箱；8.安全注意事项：(1)严格执行操作规程，持证上岗。(2)穿戴好相应的劳保用品，正确操作。(3)摇测电缆绝缘电阻值，二人操作，按操作规程正确使用并作记录。(4)安装中精力集中，防止设备滑落伤人。被交底人签名备注：本表适用于项目部施工单位。检表7二级安全技术交底记录表□监理□√项目□班组单位:青岛公路建设集团有限公司连怀公路第15标项目部编号：分部分项工程连怀公路第15标桩基工程交底人交底部位/工种人工挖孔桩电工配电作业交底时间现场监理被交底人交底内容：配电室安装要求：1.配电室的顶棚距地面高度不低于3米，配电装置顶端距顶棚不小于0.5米；2.配电室应能自然通风，并采取防雨雪和小动物侵入等措施；3.配电室的门窗向外开，并配锁；4.配电室建筑物、构筑物的耐火等级不低于三级并设置可扑灭电气火灾的灭火器和砂箱，门前应有安全通道；5.配电柜安装保证1.5米宽的安全操作通道，铺设绝缘橡胶板。柜体安装要垂直，柜面整齐、平稳。底座与柜体固定牢固；6.底座槽钢与重复接地连接可靠，重复接地与柜体保护零线做电气连接；7.配电柜按顺序编号，柜内开关按系统图接线，并标明开关用途、路别。二、电缆电线敷设：1.由配电室一级柜至二级配电箱的电缆采用直接埋地，埋地深度不小于0.7米，电缆周围铺50mm厚的细砂，上面盖红砖保护，然后回填夯实。室内设电缆沟，宽度为0.35米，深度为0.6米。侧面抹灰防水，电缆出入穿管保护，电缆铺设后用棉纱堵好，将管口封闭，防水，防动物进入电缆沟、配电室；2.电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。电缆按路别标明去向及用途。三、接地装置要求：1.现场采用TN—S接零保护系统；2.配电室内作一组重复接地装置。接地体选用G50镀锌钢管，长度每根2.5米，接地连接线为40×4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米。连接采用焊接，搭接长度不小于连接体宽度的二倍以上，三面施焊，焊接后用沥青做防腐处理；3.重复接地的接地电阻值小于等于10欧；4.接地装置与配电柜内的零线端子板连接采用M10镀锌螺丝加弹簧垫压接可靠。四、安全注意事项：1.电工作业必须做到持证上岗，穿戴好相应的劳保用品；2.严禁酒后上班作业。工作中不准打闹、开玩笑；3.操作中听从指挥，精力集中，防止配电柜倾斜伤人；4.使用喷火灯或电炉，要办理用火证，注意与操作人员保持安全距离，周边不得堆放易燃易爆物品，并且有防火措施；5.人工挖孔桩作业环境潮湿，避免作业人员触电，宜采用36V以下低压照明；6.设备安装，调试，设监护人监护。被交底人签名备注：本表适用于项目部施工单位。检表7三级安全技术交底记录表□监理□项目□√班组单位:青岛公路建设集团有限公司连怀公路第15标项目部编号：分部分项工程连怀公路第15标桩基工程交底人交底部位/工种人...
